输出端采取镀金连接插座，并在开关电源模块的输入端设有散热风扇，从输出端吸入空气，从输入端吹出空气为电源散热。在电源模块输入端设有指示灯，进行事情状态和故障指示。下面就带来这款600W直流电源模块的拆解，展示内部的设计和用料。
华为600W直流电源模块外不雅观华为600W做事器电源为经典“板砖”造型，采取金属材质外壳，通过多个螺丝进行封装固定。
由于这是充电头网淘来的二手电源，机身标签左端缺失落了一部分。
不过从铭牌剩余部分可以看出，华为这款电源型号为PAC600S56-CB，总输出功率为600W，通过了EAC、CE、CCC、TUV认证。
侧面设有外壳封装固定螺丝。
机身顶面以及两侧均设有突出弹片。
底部设有外壳与内部PCBA模块固定螺丝。
机身一端设有电源线插槽、风扇、提手、以及快拆把手。
电源插槽为常见的品字型。
风扇通过螺丝与外壳固定，提手为金属材质，强调更高，选取电源更放心。
电源快拆把手特写。
实际场景中，将快拆把手向提手方向按压即可实现脱扣取出电源。
输出端外壳格栅设计帮助散热。
并且端部外壳上方边缘中央还设有定位槽。
电源内部主板输出连接端采取插槽设计，针脚镀金处理。
插槽母座来自JONHON中航光电。
测得华为这款电源机身长度约为21.5cm。
宽度为89.94mm。
厚度为39.31mm。
这款电源拿在手上的大小直不雅观感想熏染。
其余测得电源重量约为887g。
华为600W直流电源模块拆解看完华为这款直流电源模块的外不雅观展示，下面就进行拆解，一起来看看内部的构造。
首先拧开机身侧面的固定螺丝，拆下电源上盖。
在壳体内部还设有一层构造，扩展电源模块尺寸，并将风扇气流导向PCBA模块。
PCBA模块采取螺丝固定。
连接器用于连接散热风扇。
取出内部PCBA模块，在内部还设有导热垫为器件散热。
散热风扇来自尼得科，型号W40S12BUB5-07，规格为12V0.53A，中国制造，并配有静叶片。
PCBA模块正面一览，左下角为电源输入插座，右侧焊接保险丝，安规X2电容，共模电感。上方焊接整流桥，NTC热敏电阻和浪涌保护器。左上角焊接整流桥，右侧为NTC热敏电阻。下方白色为继电器。在中间上方为PFC升压电感和LLC变压器，下方焊接高压电解电容。个中PFC升压电感和LLC变压器为平面变压器，一体构造。
PCBA模块背面设有电源主控芯片，隔离光耦和隔离通信芯片，初次级之间界线明显。
电源插座通过焊接连接固定。
两颗蓝色Y电容特写。
侧面焊接保险丝，防雷模块，高压滤波电容，谐振电容，输出滤波电感和滤波电容。
输入端保险丝特写，均外套热缩管绝缘。
安规X2电容规格为1.5μF。
浪涌保护器特写，额定放电电流为5KA。

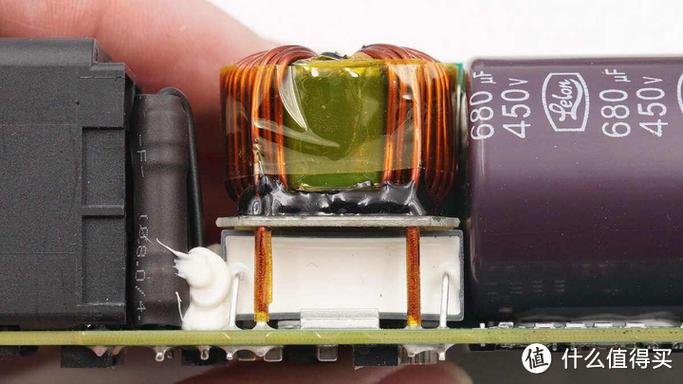

共模电感采取高温胶带缠绕绝缘，底部采取电木板绝缘。
两颗Y电容特写。
安规X2电容规格为0.1μF。
PCBA模块侧面焊接平面变压器构造的PFC升压电感和变压器。右侧焊接整流桥和热敏电阻。
整流桥型号D25SB80，规格为25A 800V。
热敏电阻采取热缩管包裹绝缘。
另一颗热敏电阻同样采取热缩管包裹绝缘。
薄膜滤波电容来自厦门法拉电子，规格为1.5μF450V。
用于短路热敏电阻的继电器来自宏发，型号HF32FV-16，线圈电压为12V，触点电流为16A。
气体放电管特写，外套热缩管绝缘。
PFC升压电感采取蓝色磁芯。
拆下平面变压器，开始不雅观察底部元件。
两颗PFC开关管来自东微，型号OSG60R190DTF，NMOS，耐压650V，导阻190mΩ，采取TO252封装。
PFC整流管来自瑞能，型号NXPSC06650D，为碳化硅二极管，规格为650V 6A，采取TO252封装。
高压滤波电容来自EPCOS，规格为470μF450V。
赞助电源变压器和谐振电感磁芯特写。
两颗LLC开关管与PFC开关管型号相同。
谐振电容特写，来自厦门法拉电子，规格为0.047μF 630V。
变压器磁芯特写。
输出整流管来自瑞能，为超快规复二极管，型号BYV32EB-200，规格为200V 20A，采取TO263封装。
输出滤波电容来自艾华。
两颗滤波电容规格均为63V680μF。
输出滤波电感采取漆包线绕制，底部设有电木板绝缘。
赞助电源芯片丝印PN8086W。
用于为散热风扇供电的降压电感特写。
固态滤波电容规格为270μF16V。
连接散热风扇的插座特写。
0.5mΩ取样电阻用于输出电流检测。
用于检测输出电流的放大器特写。
电源低级主控芯片丝印SD5002 RNIV102。
电源次级主控芯片丝印SD5002 RQIV101。
半桥驱动器来自意法半导体，型号L6498D，用于LLC半桥开关管驱动。
三颗 LTV-217光耦特写。
纳芯微 NSi8141W1四通道高可靠性隔离器用于初次级之间通信。
亿光 EL1018光耦用于初次级通信。
纳芯微 NSi8100N高可靠双向隔离器用于I2C通信旗子暗记隔离。
LTV-217光耦特写。
一颗VBUS开关管来自华润微，型号CRSM043N10N4，NMOS，耐压100V，导阻3.8mΩ，采取DFN56封装。
输出端插座特写，两侧为正负极插针，中间为通信插针。
全部拆解一览，来张百口福。
充电头网拆解总结华为PAC600S56-CB直流电源模块采取金属外壳，为冗余电源设计，在电源前端设有品字插座用于电源输入，并设有拉手用于改换与掩护。前端设有指示灯，用于指示电源事情状态。电源输出电压为56V，输出电流为10.72A，在输出侧设有连接插座，用于连接内部设备供电。
充电头网通过拆解理解到，华为这款开关电源模块采取PFC+LLC架构，PFC和LLC开关管均采取东微OSG60R190DTF，PFC整流管采取瑞能NXPSC06650D碳化硅二极管，输出整流管采取BYV32EB-200超快规复二极管。内部采取平面变压器构造，PFC升压电感，谐振电感，赞助电源变压器和LLC变压器均设置在一块PCB上，并通过导热垫与外壳打仗散热。
