瞬态电压抑制器(Transient Voltage Suppressor)简称TVS，是一种二极管形式（齐纳二极管的进化）的高效能保护器件，有的文献上也为TVP、AJTVS、SAJTVS等。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速率，将其两极间的高阻抗变为低阻抗，接管高达数千瓦的浪涌功率，使两极间的电压钳位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的破坏。（来源：360百科）
二、分类
TVS管可以按极性分为单极性和双极性两种，按用场可分为各种电路都适用的通用型器件和分外电路适用的专用型器件。如:各种互换电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。若按封装及内部构造可分为:轴向引线二极管、双列直插TVS阵列(适用多线保护)、贴片式、组件式和大功率模块式等。
紧张参数如下：
VR（Reverse Stand off Voltage ）：反向关断电压，当TVS两端电压小于即是此值时，TVS处于截止状态。
VBR （Breakdown Voltage ）：击穿电压（也称雪崩电压），当TVS两端电压大于此值时，TVS开始导通
VC（Maxinum Clamping Voltage） ：钳位电压，正常情形下TVS两端电压不会大于此值
IR （Maxinum Reverse Leakage）：最大泄电流
IT（ Test current）： 测试电流
IPP：在反向事情时，在规定的脉冲条件下，器件许可通过的最大脉冲峰值电流。IPP与最大钳位电压VC(MAX)的乘积，便是瞬态脉冲功率的最大值。

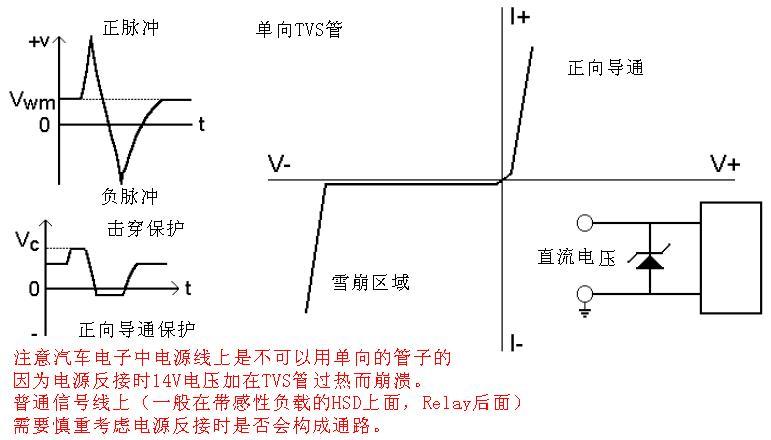

1、单向TVS管
单向TVS管只能接管正向的浪涌电压脉冲，一样平常只用于直流电路（且没有反接和负向脉冲）
举个设计的例子，利用单向TVS用来保护VOUT及后端负载，VOUT的后端负载有芯片1和芯片2，芯片1的最大事情电压是2V，芯片2的最大事情电压是3V，那么我们选择TVS的Vc就要小于2V，如果Vc是3.5V，这个芯片1有可能会破坏。
2、双向TVS管
双向TVS可在正反两个方向接管浪涌电压脉冲，实现了对电压的胁迫，双向TVS用场较广（直流，互换均可用）
三、TVS管的优点
相应韶光快、瞬态功率大、电容低、泄电流低、击穿电压偏差小、箝位电压较易掌握、无破坏极限、体积小、易于安装等。
