实例详解电子元器件 湿敏电阻什物图、电路符号、事理、应用电路_电阻_电压

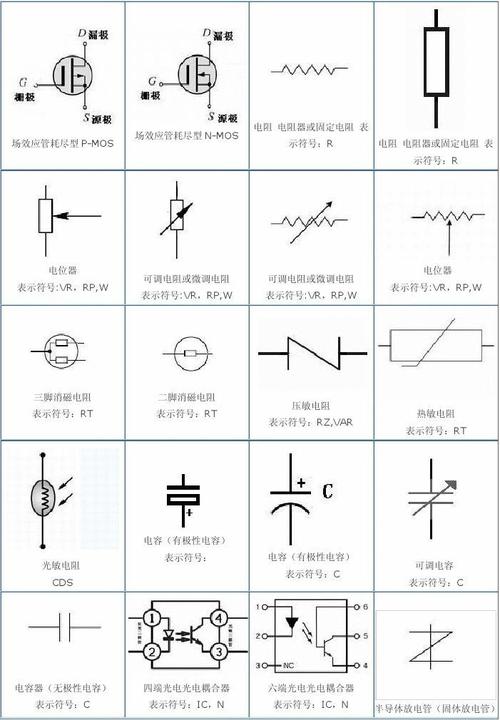

下图为湿敏电阻在电路中的图形符号，

湿敏电阻构造

湿敏电阻的构造示意图见下图。
湿敏电阻由基片（绝缘片）、感湿材料和电极构成，感湿材料吸收到温度变革，电极之间阻值就发生变革，起到将湿度转换成电旗子暗记的浸染。

感湿层为微孔型构造，具有电解质特性。

下图是带加热线圈的湿敏电阻构造示意图。
它采取新型功能陶瓷制成，最大的特点是：测湿范围宽，阻值适中，耐高温，可靠性高，可反复热洗濯以恢复原始特性。

湿敏电阻的分类

按照湿敏电阻的感湿层材料或配方来分类的话，湿敏电阻大体上可以分为两种：一种是正电阻湿度特性（即湿度增大时电阻值增大）和负电阻湿度特性（湿度增大时电阻减小）两种。
。

湿敏电阻是利用湿敏材料接管空气中的水分而导致自身电阻值发生变革的事理制成的。

碳膜湿敏电阻在0-40度之间的检测精度一样平常为正负2%RH，在低湿条件下的相应特性较好。

碳膜湿敏电阻由于制作工艺大略，存在着灵敏度较低、滞差较大以及随意马虎老化等缺陷。

相对湿度

它是指在某一温度下，空气中所含水蒸气的实际密度与同一温度下饱和密度之比，常日用RH表示。

湿度温度系数

在环境湿度恒定时，湿敏电阻在温度每变革1度时，其湿度指示的变革量。

灵敏度

湿敏电阻检测湿度时的分辨率。

测湿范围

湿敏电阻器的湿度丈量范围

相应韶光

湿敏电阻在湿度环境快速变革时，电阻值的变革情形（反应速率）。

湿滞效应

湿敏电阻在吸湿和脱湿过程中电气参数表现的滞后征象。

下图是湿度传感电路。
电路中，R2是湿敏电阻，A1是一个电压比较器集成电路，A2是微处理器。

电压比较器的事情事理是：当A1的5脚电压大于6脚电压，7脚输出高电平给A2的7脚，当A1的5脚电压低于6脚电压时，7脚输出低电平。

A1的6脚接有基准电压，所谓基准电压便是一个电压大小恒定的直流电压，即A1的6脚电压大小不变。

电阻R1和R2构成分压电路，其分压输出加到A1的6脚。

当相对湿度不大时，R2阻值较大，A1的5脚电压大于6脚电压，7脚输出高电平给A2的7脚。
当相对湿度较大时，R2的阻值比较小，这时A1的5脚电压小于6脚电压，7脚输出低电平给A2的7脚。

婴幼儿尿床报警器

下图是婴幼儿尿床报警器电路，它在婴幼儿的尿布尿湿后发生发火声音报警。

R1是湿敏电阻，R1与VT1、VT2等元器件构成检测放大器。
R4和C1构成延时电路，VT3和VT4等元器件构成低频振荡器电路。

接通电源后，由于尿布不湿，以是湿敏电阻R1处于高阻状态，这时VT1无基极电流而处于截止状态。
VT2则进入饱和导通状态，其集电极为低电平，通过R5加到VT3基级，使VT3截止，这时低频振荡器电路不事情。

在尿布湿了之后，R1的阻值低落许多，这样VT1基级有较大电流，VT1饱和导通，其集电极为低电平，VT2截止，这时3V直流电压通过R4对C1充电，这一充电电路便是一个延时电路，随着C1上的电压达到一定程度，加到VT3基级，使VT3和VT4得到正常偏置而进入震荡事情状态，这时扬声器BL1发声。
