这款充电器不仅支持最大100W快充，也能知足手机、平板、两台条记本同时快充需求，办理多设备充电效率不敷的痛点。产品支持5A PPS快充，兼容性好，详细评测报告已经证明了这一点，下面就对这款桌面充进行拆解，进一步看看用料与做工。
一、绿联100W桌面充外不雅观
包装盒黑底金字设计，正面是UGREEN绿联品牌、充电器简图以及名称。
背面贴有充电器铭牌信息。
包装盒礼盒式翻盖设计，两半盒子里分别装充电器和数据线等。
包装内全部东西一览，包括充电器、电源线、CC数据线、解释书和保修卡。
电源线利用魔术扎带系缚整理。
长度约为1.65米。
其余附带的CC线长约105cm。
利用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。
充电器采取PC阻燃材质玄色外壳，四端弧面过渡，机身顶面激光纹理工艺处理，中央有UGREEN logo。
输入端采取八字线接口。
输出端配有3C1A四个接口，每个接口旁都印有差异标识，方便日常利用。
机身底部设有防滑垫。
中央印有产品参数信息
型号：CD226
输入：100-240V~50/60HZ 1.8A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V5A
USB-C3输出：5V3A、9V2.22A、12V1.67A
USB-A输出：5V3A、9V2A、12V1.5A
输出总功率：100W
制造商：东莞市奥强电子有限公司
监制商：深圳市绿联科技有限公司
产品已经通过了CCC认证。
测得充电器机身长度为87.77mm。
宽度为87.68mm。
厚度为25.19mm。
和苹果96W充电器直不雅观比拟，稍大一点。
厚度和一元硬币直径相称。
拿在手上的直不雅观感想熏染。
净重约为288g。
利用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及PD3.0和PPS快充协议。
同时还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
USB-C2接口同为100W快充口，输出协议和C1口的相同。
PDO报文也完备一样，支持功率盲插，日常利用方便。
其余利用KT002测得USB-C3口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0和PPS快充协议。
此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。
末了利用KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。
二、绿联100W桌面充拆解

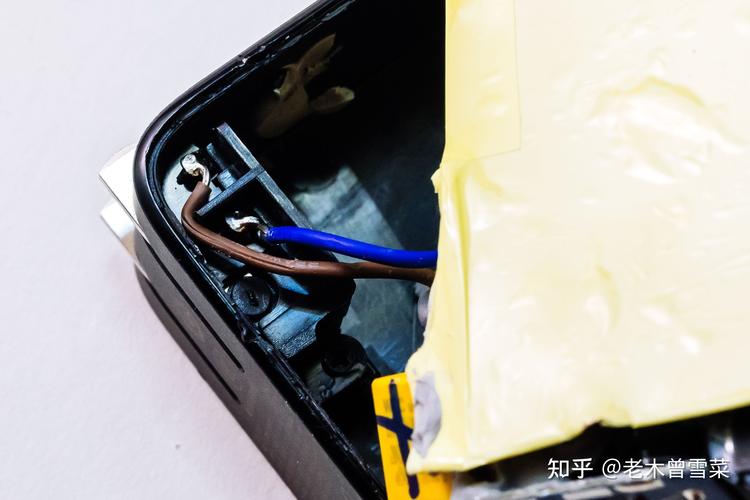

将机身壳切割开。
PCBA模块包裹隔离板和黄铜散热片，并粘贴胶带固定。
测得模块长度为82mm。
宽度为77.14mm。
厚度为20.5mm。
将散热片和隔离板去掉，主板背面还贴有导热垫。
主板正面元器件间的缝隙全部添补硅橡胶加固，输出端四个母座均焊接在小板上，后面是三个变压器和一个PFC升压电感。
主板背面看上去相称简洁，对应的背面有三颗开关电源主控芯片。
通过不雅观察创造，绿联100W 3C1A四口桌面充采取PFC升压后为三路高频QR反激开关电源电路供电，个中C1和C2口各一起，C3和A口共用一起，三路四口输出，电压由协议芯片掌握。下面我们就从输入端开始逐一理解各元器件的信息。
输入端中间是8字接口母座，后边设有隔离板。
母座右侧是保险丝、共模电感、安规电容、整流桥等器件。
共模电感外套绝缘管，整流桥配有散热片帮助散热。
延时保险丝规格为5A 250V。
共模电感特写。
另一颗特写，两级设计用于滤除EMI滋扰。
安规X电容来自成希电子，容量0.33μF。
GBL606L整流桥特写。
CBB薄膜电容特写，684J450V，用于整流输出滤波。
滤波电感特写。
母座左侧是PFC升压电路，正面设有升压电感，升压整流管外套胶套并配有散热片。
PFC升压掌握器采取NXP恩智浦TEA19162T，内置X电容放电功能，具有高精度升压稳压输出。
PFC升压整流管特写，为美浦森 MSM06065G1碳化硅二极管，采取DFN56封装，超薄封装节省体积，适用于高功率密度的大功率氮化镓适配器中。
PFC升压整流管采取华润微HPI650R190PC-G，超结MOS，耐压700V，导阻0.13Ω。
PFC升压电感特写。
四颗高压滤波电解电容来自凯泽鑫电子，规格都是450V 22μF。
三路开关电源主控芯片供电电容也是来自凯泽鑫电子，方案为63V 10μF。
C1口电源主控芯片采取PI SC1738C，内置高压MOS和次级同步整流掌握器，集成度高，采取I2C数字总线反馈调压。
PI SC1738C详细资料。
对应变压器特写。
对应同步整流管采取新功率NCEP065N12AGU，耐压120V，DFN5x6封装。
C3和USB-A口开关电源主控芯片采取PI INN3268C，集成了650V/725V低级开关MOS、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC，最高支持65W输出功率。
PI INN3268C资料信息。
阁下贴片Y电容来自四川特锐祥科技株式会社，具有体积小、重量轻等特色，非常适宜运用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及发卖，注书籍钱1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的运用，为客户供应更多的办理方案。
充电头网理解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器利用外，也可运用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能得到客户同等认可。
对应变压器特写。
对应同步整流管采取新功率NCEP035N85GU，耐压85V，DFN5x6封装。
C2口电源主控芯片也是采取的PI SC1738C。
对应变压器特写，两侧为大功率输出，中间变压器为USB-C3和A口输出，便于散热。
对应的同步整流管也是采取新功率NCEP065N12AGU。
CT 1018光耦，用于输出电压反馈调节。
Y电容特写。
输出端除小板外还有四颗滤波固态电容。
两颗采取永铭NPX系列固态电容，规格都是25V 820μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网理解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品利用，此外还被运用在小小黑、品胜、邦克仕等品牌20W迷你充上，得到客户同等认可。
其余两颗来自钰邦，规格为16V 820μF。
将电容拆掉，可以看到输出端采取了三组英集芯IP2726+新功率NCEP3065QU掌握四口输出电压以及保护。个中C1和C2口各一组，C3和A口一组。
英集芯协议芯片IP2726特写，这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在运用时仅需极少的外围器件，有效减小整体方案的尺寸，降落BOM本钱。
充电头网理解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。
充电头网理解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采取。此外，英集芯的其它系列快充芯片也得到小米、华为、三星等客户的高度认可。
两颗新功率NCEP3065QU作为C1和C2口输出VBUS开关管，实现双路输出并联，耐压30V。
第二组特写，用于两路开关电源并联，实现100W输出。
第三组特写，两个管子分别用于USB-C3和A口。
全部拆解完毕，来张百口福。
充电头网拆解总结
UGREEN绿联这款100W 3C1A四口桌面充机身方正扁平，顶面激光纹理工艺处理，增加手感和美感，附带1.6米的电源线以及1米的百瓦CC线，彻底办理墙插未便利、间隔远的痛点。产品支持18W-100W快充，实现功率全覆盖，同时支持多达四台设备充电仍可保持快充，无论是多人组队打游戏，还是办公室多台设备利用，它都能很好办理充电问题。
充电头网通过拆解理解到，充电器采取PFC升压加三路开关电源电路设计，彼此间相互独立不滋扰，使得其能同时支持多台设备快充而功率不减，同时避免多口同时充电涌现断流、重启等情形。
PFC升压电路掌握器采取恩智浦TEA19162T，采取美浦森MSM06065G1碳化硅二极管整流。内置三路开关电源，个中两路采取PI SC1738C方案为USB-C1和C2供电，一起采取PI INN3268C方案为USB-C3和A口供电，集成度高，输出端采取三颗英集芯IP2726协议芯片掌握四口输出电压，输出功率智能分配。搭配的MOS管紧张来悛改功率，整体方案十分可靠。输出端采取永铭小体积快充专用固态电容进行滤波。
