按功能理解，先要记住有哪些功能电路组成，各个功能电路的浸染。

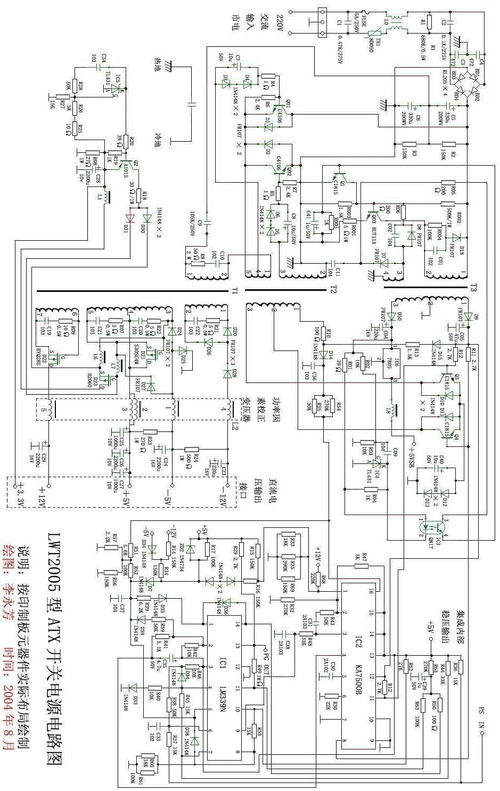

可以把开关电源分几部分
1、EMI电路
2、整流滤波电路
3、PFC电路
4、变压器低级电路
5、变压器次级电路
6、反馈电路
7、驱动电路
8、电源芯片外围电路
一、EMI电路
EMI是电磁滋扰，阻挡电网滋扰进入电源内部，又能阻挡电源产生的电磁滋扰经电源线进入电网。
二、整流滤波电路
整流滤波电路,互换电压经D17整流后，经C30滤波后得到较为纯净的直流电压。
三、PFC电路
PFC的意思是功率因数校正，互换电路中有无功功率和有功功率。
有功功率+无功功率=视在功率
功率成分=有功功率/视在功率
提高功率因数，就要提高有功功率，减少无功功率
互换电在电阻性负载的功率因数为1，由于它的电流和电压波形相位是相等的。
互换电在纯电容性负载，它的电流是超前电压相位90度
互换电在纯电感性负载，它的电流是滞后电压相位90度
要想提高功率因数便是把电流和电压波形调成相位同等。
开关电源属于容性负载，通过PFC把电流和电压波形斩波成相位的。
PFC分为主动式PFC和被动式PFC
被动PFC,是电感补偿式电路，利用一个电感，改变互换输入的电流与电压之间相位差来提高功率因数。功率因数在80％旁边。
主动PFC，主动式PFC由电子元器件组成，通过芯片调度电流的波形，对电流电压间的相位差进行补偿，实际便是一个BOOST电路，主动式PFC的功率因数比被动式要高，常日可达95%以上，但本钱也相对较高。
有人知道为什么PFC要升压380V吗，不是350或者400V呢？
四、变压器低级电路
变压器低级电路是高压脉冲直流电，380V，变压器反复开关由于有漏感和寄生电容会产生很高的反电动势，这种非常的电压是无用的，只会击穿MOS开关管，以是要对尖峰电压掌握在MOS开关管的额定电压内，就须要RCD电路来接管这个尖峰电压。通过调度电容和电阻的值可以改变接管尖峰的值，这里的二极管是掌握只有在开关管断开时，CD才可以事情，在开关管导通时，CD不参与事情。事理是尖峰电压被充电到电容当中，不才一个周期被电阻R69放电花费掉。
五、变压器次级电路
变压器次级是电源能量的输出端，次级线圈在变压器中产生感应电动势，通过二极管整流电容滤波形成直流电。为什么须要二极管整流，由于变压器的低级是通断通断的事情，次级就会产生脉冲电压，必须通过二极管整流滤波。
六、反馈电路
开关电源要想稳压输出，电源芯片要对输出电压检测，输出电压通过TL431稳压调节光耦电流反馈到电源芯片VFB，反馈电压为2.5V
七、驱动电路
驱动电路，是为了驱动变压器事情的电路，单独电源芯片是不能驱动变压器的。要用MOS开关管来驱动变压器。电源芯片的PWM旗子暗记通过MOS开关管掌握变压器的通电与断电。
在MOS开关管的下端有一颗检流电阻，检流电阻上的电压，输入到电源芯片的电流检测引脚，检测变压器低级电流。如果有短路和过载，电源芯片会停滞输出PWM，保护MOS开关管破坏。
八、电源芯片外围电路
任何电源芯片都该当有外围电子元件组成，外围元件的多少，取决于电源芯片的型号。
电源频率须要外围电容电阻确定，R6，C1
电源芯片有电压检测和电流检测，这些旗子暗记电压都须要检测处理，如分压，滤波，自激补偿，为了让芯片可以稳定的事情，外围须要有一些电容电阻，为电路供应稳定的输出。
只要熟习开关电源的每个功能模块，就能节制开关电源的事理，更好理解电路，可以快速的判断问题，快速维修。
