这款车机面板比较大略，旁边各一个旋钮各3个按键，USB接口须要利用连接线通过后边的接口连接。
背面接口比较多，在网上找了一些资料，按下边接线后可以用它来显示仿照监控的视频画面。
这个车机的型号是86140-0R190，目前网上还没有它的拆解图片。
拆开后里边共5块PCB，为了拍出干净的照片，先用自来水洗濯一遍。
5块PCB包括一个主控板、一个类似协处理器的接口板、一个合营LCD显示和触摸的功能板和2块按键旋钮小板。
主控板上边集成了电源、功放等紧张电路。
主控为瑞萨的R8A77405，2颗三星的K4B2G1646Q 2G DDR3内存，松下的RP-SVBC04像是FLASH芯片，AKM的AK7756VF音频编解码器，2颗JRC4580放大器，ADI的ADV7180 10位、4倍过采样标清电视视频解码器和一些找不到型号的芯片。
AK7756VF框图。
丝印R5F35该当是瑞萨的16位微掌握器。
主板上利用了立隆的电解电容。
功放管该当是三洋的LV47022，最大48W功率。
放大器利用铸造的铝散热片，看起来非常俊秀。
主控背面一颗MXIC的MX29LV640 FLASH芯片，一颗TI的PCM1681 具有 TDM 模式的 105dB SNR 8 通道音频 DAC，2颗JRC的NJM2740放大器和一些查不到型号的芯片。
协处理器接口板包括一颗富士的查不到型号的大芯片，可能是个微掌握器作协处理器利用，或者是一个视频解码芯片。阁下有一颗NXP的TEF7000HN汽车用低中频收音前端。
显示屏后边一块与连接屏幕的转接板，上边有一个阿尔卑斯的UGXZE蓝牙模块，一颗Allegro公司的A8601运用于LCD显示屏的多路输出稳压器、一颗A8502 LED驱动器和一颗罗姆的BU21024四线电阻触摸屏掌握器。
金属隔板上有一颗蓝牙天线，点击查看大图更俊秀。
2块按键旋钮小板，旁边各一块。2个编码器一个阻尼式的一个拨段式的，小板上没有芯片。

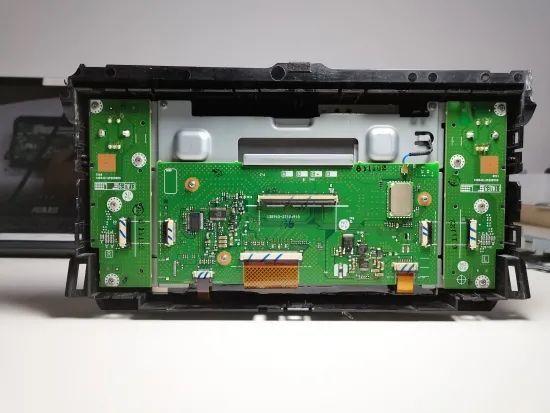

3块板子如下排列。
显示屏是友达光电的，型号C070VTN01.0。
显示屏又厚又重，质量很好。
功放侧外壳上有一颗用来散热的小风扇。
这款车机整体上用料踏实，做工很好。比较遗憾的这天本的产品一搬都比较喜好利用日本的芯片，类似富士这样的芯片有时很难找到数据手册，没法确定它的功能。
