先上事理图

电源部分采取 矽力杰的SY50282FAC BUCK转换芯片，将市电电压转换为5V直流电压，再通过LDO AMS1117将5V转换为3.3V供WIFI模块供电。
这里加入1级LDO AMS1117的目的是滤除前级BUCK转换器的纹波噪声，因BUCK转换器的纹波噪声一样平常比较大，WIFI模块正常工为难刁难电源哀求比较高，加入一级LDO会使WIFI模块事情更稳定。
LAYOUT布板时C9和C10应利用陶瓷电容，且只管即便靠近模块的VCC引脚，这样能有效滤除电源的噪声，效果明显。

电量计量采取HLW8012专用计量芯片，参考推举电路设计即可，同样须要把稳的是C13和C14也要只管即便靠近芯片的VCC引脚。

电流旗子暗记通过锰铜电阻R14采样后接入 HLW8012，电压旗子暗记则通过电阻R17、R18、R19后输入到 HLW8012,通过芯片内部的可编程增益放大器处理， CF、CF1 引脚直接接入到 CPU 的输入端，单片机通过打算 CF、 CF1 的脉冲周期来打算功率值、电流有效值和电压有效值的大小。
SEL是输入引脚，SEL引脚为高时，CF1引脚输出的是电压有效值，当CF1引脚为低时，CF1引脚输出的是电流有效值。
CF引脚输出有功高频脉冲。

可通过APP掌握继电器，来掌握插座电源的开关

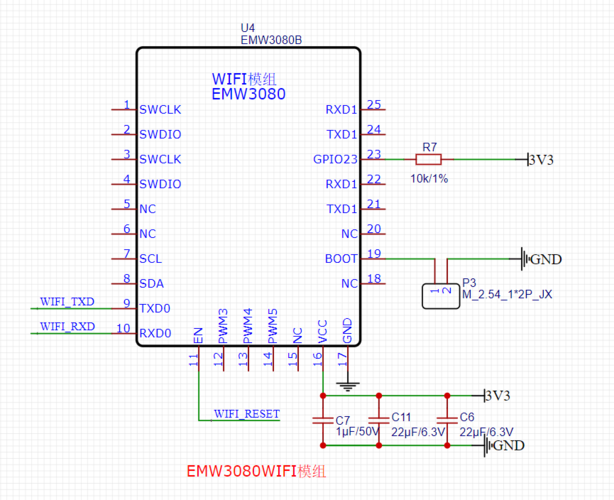

WIFI模块

计量芯片与WIFI模块通讯电路

HLW8012为5V供电，WIFI模块为3.3V供电，两者间通讯须要电平转换电路，SEL是输入引脚，SEL引脚为高时，CF1引脚输出的是电压有效值，当CF1引脚为低时，CF1引脚输出的是电流有效值。
即WiFi模块IO12输出高时，HLW8012的SEL引脚（上图中CF1 S网络）为高，当WIFI模块IO12输出低时，HLW8012的SEL引脚（上图中CF1 S网络）为低。
CF1和CF旗子暗记为输出旗子暗记，分别通过R21、R23和R20、R22的电阻分压网络，将5V电平的旗子暗记降为3.3V的电平旗子暗记给WFI模块，通过以上电平转换电路办理了计量芯片和WIFI模块之间的通讯问题。

D3为WIFI模块事情指示灯，S1按键为模块复位按键，当路由器名称变革或者插座转赠他人时， 须要打消WiFi 模块里保存确当前路由器信息， 因此须要将 WiFi 模块重置回出厂默认状态，可以通过长按S1按键来重置WIFI模块，当然也可通过APP来进行模块重置。
