本日马克笔设计留学的程老师连续为大家带来关于Arduino的知识，先容一下电路图软件Fritzing。Fritzing是一款支持多国措辞的电路设计软件，有四种视图，分别是——面包板、事理图、PCB和Code。用鼠标单击就能够切换。个中，对付前三种视图（面包板、事理图和PCB）而言，无论你在个中的哪一种进行电路设计，软件都会自动化同步其他两种视图，还可以天生制版厂生产所须要的Greber文件、PDF图片和CAD格式文件。Fritzing供应了非常多的电子元件模型，在这几个功能区中我们可以利用逼真的电子元件模型快速地搭建属于自己的创意电路。
虽然中文版软件的上方面板菜单栏是中文，但是上方面板中的部分下拉列表、元件库中的分类、各个元件和指示栏的提示信息都是英文的，以是学好英语很主要！
！
！

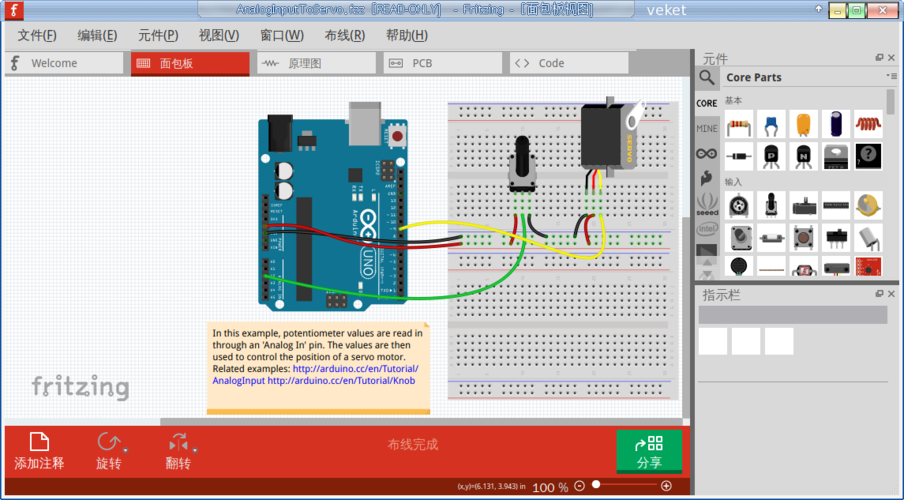

接下来，就以软件自带的Arduino Uno中的Analog Input Potentiometer，即“通过利用仿照输入函数读取电位器输入的电压值”为例，展示一下这四种视图的面板界面。
（1）例子中默认：红线接电源；黑线接地。（2）还可以选中某根连线后在右侧的下方的“指示栏”中修正其颜色。
2.事理图视图
3.PCB视图关于PCB，我来大略先容一下：
PCB（ Printed Circuit Board），中文名称为印制电路板，从名字便能推断出来它是一种采取电子印刷术制作出来的电路板。它是电子元器件的支撑体，也是电子元器件电气连接的供应者，险些每种电子设备，小到电子腕表、打算器，大到打算机、通讯电子设备、军用武器系统，只要有集成电路等电子元器件，都要利用PCB（印制电路板）。
4.Code视图在Code视图的右下方还可以选择编程所用的平台和相应的板子，进行上传等操作。
界面右侧的元件区是比较主要的一部分，我们在连接电路的时候，直接在这个面板找到须要的元件拖拽到事情区就可以了，有时候一些分外的元器件在右边的库中找不到，那我们就须要去Google里下载。下载完成后，我们直接拖拽到事情区就可以直接连线利用了。
下面我们以电阻为例，看一下面板中的参数。其指示栏中包含了“位置”、“旋转角度”、“针脚间隔”、“电阻值”等多个属性可供变动。除此之外，为了知足不同知识根本利用者的需求，以下图为例，R2下方的三个图标，分别是该电阻元件在“面包板视图、事理图视图、PCB视图”中的图片。
下面我来说一下Fritzing利用过程中的快捷键：1. 鼠标滚轮：放大/缩小视图比例；2. Ctrl+鼠标滚轮/Alt+鼠标滚轮：缓慢且小范围的高下移动视图界面；3. Shift+鼠标滚轮：快速且大范围的高下移动视图界面；（以上几种有关滚轮利用快捷办法是可以通过点击上方先容的“编辑——参数设置——改变滚轮属性”按钮进行变动的。）4. 按住Shift键连线可以画出直线。本日的内容到这里就结束了，Fritzing肯定还有许多“隐蔽功能”待被挖掘，期待大家连续探索Fritzing的各种利用技巧。
文章作者：程雅秋英国皇家艺术学院产品设计硕士善于产品做事系统设计、用户体验设计和硬件Arduino交互
