面板采取红黑双色注塑，赤色比较软，类似UT61E数字万用表的外壳，手感不错。上面一排是万用表功能按键----即电压/频率、毫伏电压/频率、电阻、电容、二极管/通断、电流、数据保持、最大值/最小值和相对值丈量九个按键。
主显示屏显示万用表数据，副显示屏显示韶光、环境温度和电池电量等信息。在万用表功能按键无操作15分钟下，自动进入待机模式，此时主显示屏显示韶光，副显示屏显示环境温度和电池电量等信息，如需取消自动待机功能，在关机情形下按住“REL”按键再开机，蜂鸣器提示5声后取消自动待机。
三围尺寸：200×135×105mm；重量：895g（不含电池）；电池类型：18650锂电池 2节。
屏幕亮度六级调节---即：1(背光关)2 3 4 5 6级，开机默认在4级。电流档插口在右侧，和常见的手持表相反。
“VOL/RANGE”按键----利用万用表时键转到RANGE模式，迁徙改变旋钮可以选择相应的量程；在利用蓝牙音响时，按“VOL/RANGE”按键转到VOL模式，迁徙改变旋钮可以掌握播放音量。在闹钟闹铃时，迁徙改变旋钮可以关闭闹铃。
底面，有折叠支脚
左侧面喇叭
右侧面喇叭
后面，外周也有四个支脚，方便屏幕朝上利用。
1.开/关机键；
2.设置键，短按进入时钟设置，长按进入闹钟设置，进设置模式后短按该键选择下一项设置，完成后长按退出设置模式。（在待机情形下，不能进入设置模式，如需设置请唤醒后再进行干系设置）
3.增加屏幕亮度，在设置模式下，增加时钟/闹钟设置数值，选择闹钟开/关。
4.降落屏幕亮度，在设置模式下，减小时钟/闹钟设置数值，选择闹钟开/关。
5.切换环境温度的摄氏度/华氏度
充电电源接口（最大输入 DC5V 2A)
还利用MINI USB接口不多见了
18650锂电池 2
比拟普通的要长点，难道有保护板吗
电池仓
取下后面四颗螺丝，前面板即可打开
两条排线相连
主板---音响和万用表部分
数字表芯片DTM0660L及存储器P24C02A
继电器
电压基准ICL8069
表笔插口
200mA及20A保险管
光耦、F0505S-1W电源模块和多显示驱动芯片。F0505S-1W电源模块右侧HE233MPR是3.3V稳压管给数字表芯片DTM0660L及存储器P24C02A等供电
5.0V和3.6V稳压DC芯片吧
F0505S-1W电源模块---隔离供电万用表电路的，纵然充电状态利用仪表也是安全的

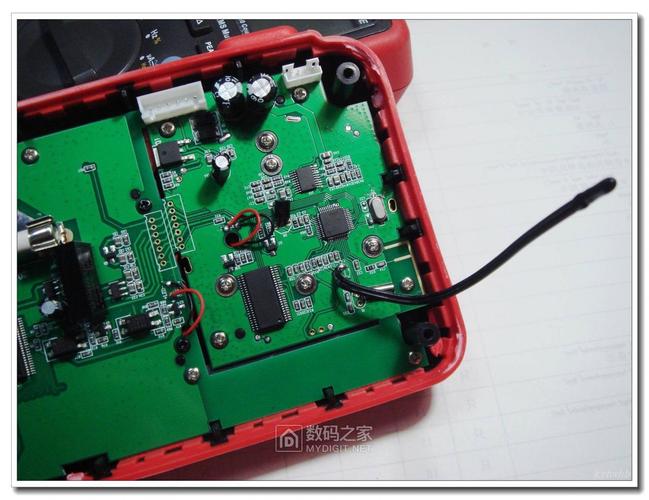

音响部分，温度探头
AC19AP1P893杰理音响方案芯片,支持蓝牙功能和MP3的音频文件解码,可能也支持FM,插卡,USB解码等，没查到资料。
HT8697是一款具有防削顶失落真功能的,双声道免滤波D类音频功率放大器。在VDD=8.5V、THD+N=10%、4Ω负载条件下,能连续输出2×9.5W功率。
众仪ZOYI ZT-5566蓝牙音箱台式数字万用表拆解：
副显示屏
背光一端LED灯
另一端背光供电
主显示屏
后部音箱及电源
音箱是独立的箱体
共振膜吧
喇叭
另一侧喇叭
锂电保护及平衡充电路板
该当是升压充电管理芯片
8205 MOS
带电池的重量996g
附件
充电线
表笔线很长（1.2m）且优柔
防震泡沫
开箱之后
外包装
感激不雅观看！
