在电子设备制造领域,尤其是汽车电子和军工装备等对环境适应性哀求较高的行业,产品的耐高温高湿能力至关主要。随着技能进步,电子设备趋向于更高密度的集成,这导致电路板的孔间距缩小,对孔的可靠性哀求也随之提高。在这种背景下,导电阳极丝(CAF)问题成为了影响电子设备可靠性的关键成分。
导电阳极丝是一种在PCB(印刷电路板)内部可能发生的导电征象,它是指在高电压浸染下,铜离子沿着玻璃纤维丝之间的眇小裂痕,向低电压区域迁移,形成铜和铜盐的导电路径。在高温高湿的环境下,如果PCB或PCBA(印刷电路板组装)处于带电状态,就可能在两个绝缘导体之间形成CAF,这会导致绝缘性能低落,乃至引发短路,严重影响设备的可靠性和安全性。

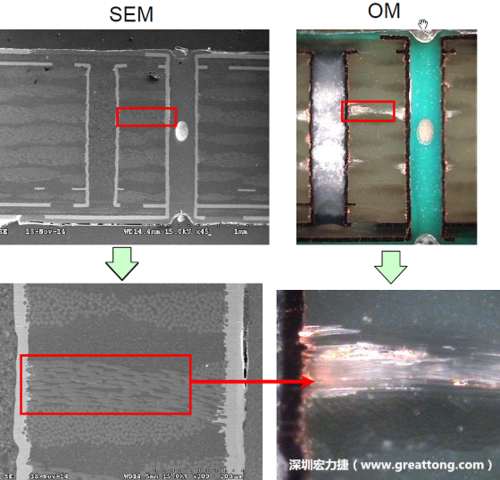

为了检测和剖析CAF征象,技能职员会对PCB进行纵向研磨,然后利用电子显微镜放大不雅观察。在放大100倍的图像中,可以看到材料的暗淡区域和铜的亮金色部分。在两个过孔之间的区域,如果存在CAF征象,就可以不雅观察到铜点或铜丝的存在,这些导电物质的存在是导致绝缘性能低落的直接缘故原由。

通过这种细致的不雅观察和剖析,制造商可以更好地理解CAF征象的成因,采纳相应的预防和改进方法,提高产品的可靠性和安全性,知足汽车电子和军工装备等行业对电子设备耐高温高湿环境的严格哀求。
产生机理
1、化学键水解
在电子制造领域,PCB(印刷电路板)的材质和构造对其性能至关主要。FR4是最常见的PCB基板材料,它由玻璃纤维布浸渍环氧树脂制成。这种材料的制造过程包括将玻璃纤维编织成布,然后涂覆半固化的环氧树脂。然而,如果环氧树脂与玻璃纤维之间的粘协力不敷,或者在树脂的含浸过程中胶性不良,就可能在两者之间形成间隙。
此外,在PCB的制造过程中,如钻孔等机器加工步骤,由于切向拉力和纵向冲击力的浸染,可能会进一步毁坏树脂的粘协力,导致玻璃纤维束的松动或分离,从而产生间隙。这些间隙在电子设备中可能会成为潜在的毛病源。
在高温高湿的环境下,环氧树脂和玻璃纤维之间的附着力可能会进一步劣化。这种劣化会促进玻纤表面的硅烷偶联剂发生水解反应,这可能导致电化学迁移路径的形成,即铜离子的迁移通道。这种铜离子的迁移可能会在PCB内部形成导电的阳极丝,影响电路的绝缘性能,乃至导致电路的短路。
因此,确保PCB材料的质量和加工过程中的风雅掌握对付提高电子设备的可靠性至关主要。制造商须要采纳适当的方法来增强环氧树脂与玻璃纤维之间的粘协力,优化树脂的含浸工艺,并在机器加工过程中只管即便减少对材料粘协力的毁坏,以降落电化学迁移的风险,确保电子设备在各种环境条件下都能稳定运行。
2、导电阳极丝增长
离子迁移通道产生后,如果此时在两个绝缘孔之间存在电势差,则在电势较高的阳极上的铜会被氧化为铜离子,铜离子在电场浸染下向电势较低的阴极迁移,在迁移的过程中,与板材中的杂质离子或OH-结合,天生不溶于水的导电盐,并沉积下来,使两绝缘孔之间的电气间距急剧低落,乃至直接导通形成短路。
影响成分
1、PCB设计
在PCB(印刷电路板)的设计和制造过程中,孔的排列办法对CAF(导电阳极丝)性能有着显著的影响。不同的孔排列办法会导致CAF效应的差异,常日可以归纳为三种基本的排列办法。这三种排列办法按照耐CAF性能从强到弱的顺序排列如下:
错位排列:这种排列办法通过改变孔的直线排列,引入了迂回路径,这可以有效地阻碍CAF沿着直线路径的发展。错位排列通过增加CAF成长的繁芜性,减少了CAF形成的可能性,从而提高了PCB的耐CAF性能。
纬向排列:纬向排列指的是孔沿着玻璃纤维布的纬线方向排列。由于纬向的玻璃纤维束较为疏松,树脂的浸润性相对较好,这有助于提高孔壁与树脂之间的粘合强度。此外,钻孔过程中在纬向上造成的损伤常日比经向上轻微,这也有助于提高耐CAF性能。
经向排列:经向排列指的是孔沿着玻璃纤维布的经线方向排列。经向的玻璃纤维束较为紧密,这可能导致树脂的浸润性不如纬向,且钻孔过程中可能造成更大的损伤,从而增加了CAF形成的风险。
为了降落CAF效应,提高PCB的可靠性,制造商在设计PCB时须要考虑孔的排列办法。通过优化孔的布局,可以减少CAF的发生,确保电子设备在各种环境条件下都能稳定运行。此外,制造商还应考虑利用高质量的材料和前辈的制造工艺,以进一步提高PCB的耐CAF性能。金鉴实验室作为一家供应检测、鉴定、认证和研发做事的第三方检测与剖析机构,致力于为汽车家当链供应创新的品质办理方案,提升中国制造的质量水平,能够为集成电路、PCB/PCBA、电子辅料等供应全面的性能检测、可靠性验证和失落效剖析做事,并根据不同产品测试需求制订得当的测试方案,供应一站式办理方案。
2、PCB加工
在PCB(印刷电路板)的制造过程中,玻璃纤维与树脂之间的眇小空隙对CAF(导电阳极丝)性能有着显著的影响。以下是几个紧张方面,这些方面共同决定了CAF的产生和发展:
压板工艺参数:在PCB的压板过程中,压力、升温速率以及固化温度和韶光都是关键成分。尤其是固化温度和韶光,它们对树脂的终极固化状态有决定性浸染。如果固化不充分,可能会在材料中留下眇小的空隙,这些空隙可能成为CAF发展的通道。
除胶过程:除胶参数的设置对付孔壁的清洁度至关主要。孔壁的清洁度直接影响到孔壁的粗糙度。如果孔壁清洁不彻底,残留的杂质可能会成为CAF形成和成长的出发点。
孔壁粗糙度:孔壁的粗糙度不仅受除胶参数的影响,还与钻孔参数和钻针的研磨次数有关。孔壁越粗糙,表面就越随意马虎吸附水分和离子,从而增加了CAF发生的风险。粗糙的孔壁也为CAF供应了更多的成长路径和附着点。
3、板材配本
众所周知,覆铜板是由半固化片(Prepeg)和铜箔压制而成,而不同的半固化片,其CAF性能存在很大的差异,这紧张取决于其所用的玻纤布的编织构造。
上图为三种普通玻纤布的物理编织构造。这三种编织构造的树脂含量及浸润性上风比拟为1080>2116>7628,即1080PP片不随意马虎产生CAF失落效。
4、表面处理
对PCBA进行表面清洁处理,例如利用高压气枪进行灰尘清理,避免杂质残留导致不必要的杂质发生电解。其余,在PCBA表面涂覆三防漆,避免水汽的侵入,特殊是在高温高湿的地理环境。
失落效剖析
1、失落效模式
CAF征象一样平常发生在PTH孔与PTH孔、PTH孔与线、线与线、层与层之间。为准确地剖析失落效缘故原由,必须理解线路板的内部构造,再根据构造制订得当的剖析方法。常见的四种CAF失落效模式如上图所示。
2、查找失落效点
由于CAF失落效引起的短路常日很眇小,以是要确认失落效点,以便提高CAF失落效剖析的成功率。常日利用半分法来锁定失落效区域,步骤如下。
a)先把一个单元分成两个小单元;
b)用高阻计分别对这两个小单元进行绝缘电阻测试;
c)对阻值偏小的单元再切割。
以此类推,直到找出失落效点。
3、切片检讨
找到失落效位置后,需对失落效产品进行剖切,以确认CAF形成的真正缘故原由。首先需对失落效区域进行垂直研磨,以找出发生CAF的层数。
切片研磨到孔中央位置,可以不雅观察到两孔中间玻璃纱束中有通路,存在铜迁移征象。其次对失落效区域进行水平研磨,可以不雅观察到孔间的CAF情形。
4、SEM&EDS(能散X线光谱仪)剖析
SEM&EDS是用聚焦的很细的电子束照射被检测的试样表面,通过检测二次电子或背散射电子信息进行描述不雅观察,同时丈量电子与试样相互浸染所产生的特色X-射线的(频率)波长与强度,从而对眇小区域所含元素进行定性或定量剖析。
基于以上事理,将上述剖切好的切片失落效区域利用SEM不雅观察其外不雅观,同时利用EDS对不良区域进行元素剖析。在正常区一样平常由碳、氧、镍等元素组成,而有CAF通过的区域除有正常元素存在外,还有铜、溴、氯等元素。
由上图的SEM图可以看出,玻纤周围有铜丝和空隙存在。上表的数据显示与以上所讲理论符合。
