首先,我们来看一下iPhone 11 Pro Max的基本信息:

iPhone 11 Pro Max几个关键参数:

iPhone 11 Pro Max详尽拆解:双层超小主板维修成本将上涨一倍_电池_主板 iPhone 11 Pro Max详尽拆解:双层超小主板维修成本将上涨一倍_电池_主板 通讯

A13仿生SoC集成第三代神经网络引擎、6.4寸(2688 x 1242)548 ppi超级视网膜 XDR OLED显示屏、支持原彩显示和HDR( 3D Touch 被移除)、后置1200万三摄(超广角、广角和长焦)、1200万前置摄像头、支持TrueDepth FaceID硬件、64GB板载闪存(256GB 和 512GB 可选)、千兆 LTE、WiFi 6、蓝牙 5.0、NFC、IP68 防水防尘。

iPhone 11 Pro Max详尽拆解:双层超小主板维修成本将上涨一倍_电池_主板 iPhone 11 Pro Max详尽拆解:双层超小主板维修成本将上涨一倍_电池_主板 通讯
(图片来自网络侵删)

从左到右分别是,iPhone XR、iPhone XS Max和iPhone 11 Pro Max

iPhone 11 Pro Max的电池与去年的iPhone XS一样,是单个L型电池。

主板尺寸彷佛进一步减小,为了三核留出空间

将底部的螺丝拧下

利用翘片和开屏装置打开

虽然苹果宣扬今年的iPhone 11 Pro Max防水性能更好,但屏幕周围的粘合剂与去年的基本相同

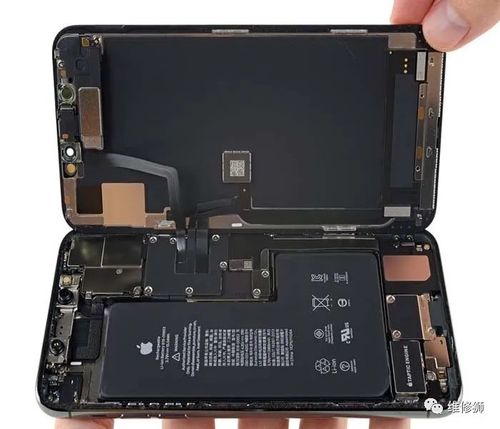

iPhone 11 Pro Max的内部构造展示

巨大的L型电池与主板通过两个连接器连接?这个是新设计,增加一条线缆可能是为了支持反向无线充电?

后置三摄构造展示,比上一代体历年夜很多,看起来造价不菲哦!

前置Face ID传感器,线缆不再折叠在电池下方,拆解更随意马虎。

X光下三摄组件,可以看到每颗镜头都有自己的独立连接线。

连续拆主板

比拟iPhone XS(左一)主板小很多,iPhone 11 Pro 与 iPhone 11 Pro Max大小主板险些相同。

依然是双层主板,现在开始进行分离了

打开主板后我们能够很清楚的看到A13芯片

主板上的芯片包括:

赤色:苹果 APL1W85 A13 仿生 SoC,上面的还是 SK 海力士 H9HKNNNCRMMVDR-NEH LPDDR4X

橙色:苹果 APL1092 343S00355 N018K600AL 01930

黄色:Cirrus Logic 338S00509 音频解码器

绿色:Unmarked USI 封装芯片— 可能是 U1 超宽带芯片

蓝色:Avago 8100 中/高频 PAMiD

紫色:Skyworks 78221-17低频 PAMiD

粉色:意法半导体(STMicrolectronics)STB601A0N 电源管理 IC

更多芯片展示:

赤色:USI 339S00648 80753109

橙色:Intel X927YD2Q 调制解调器(基带芯片)

黄色:Intel 5765 P10 A15 08B13 H1925

绿色:Skyworks 78223-17 PAM

蓝色:81013 - Qorvo Envelope Tracking

紫色:Skyworks 13797-19 5648169 1927 MX

粉色:Intel 6840 P10 409 H1924

末了,赤色的是东芝 TSB 4226VE9461CMNA1 1927闪存,连续拆解电池,出人意料的是这次的电池还是比较好拆。

只需将Taptic Engine震撼马达拆解,然后将易拉胶拽出,电池就可以拿出来了。

iPhone 11 Pro Max的电池容量为3969 mAh,3.79V,统共15.04Wh,比XS Max多2.96Wh,比Galaxy Note10+ 5G电池少1.52 Wh。

iPhone 11 Pro Max的电池厚度为4.6毫米,重量为59.6克,比XS Max电池厚了0.7毫米,重13克,除了电池容量增加,苹果A13芯片支持PMU管理,让电池续航增加了5个小时。

电池下方便是一块神秘逻辑板,作为电池、无线充电线圈和Taptic Engine的连接器,苹果也在最近支持文档中提到,新款iPhone支持全新的电源管理系统,这个副板可能便是。

神秘逻辑板上的芯片包括:

赤色:意法半导体(STMicroelectronics)STPMB0 929AGK HQHQ96 153915

橙色:苹果 338S00411 音频放大器

黄色:德州仪器(TI)97A8R78 SN261140 A0N0T

iPhone 11 Pro Max的XDR显示屏

显示屏下的一颗芯片是S2D0S23 G1927K3Q 608HVG。

末了是闪电接口连接器。

前置镜头X光下构造

X光下的屏幕整体构造

iPhone 11 Pro Max后壳上有3个散热垫

X光下后壳整体构造

拆解完毕!
新款iPhone 11 Pro Max的电池更大,有两根连接线,可能是为了支持反向无线充电,而运行内存只有4GB,电池下方的一小块神秘逻辑板采取了类似于主板的双层构造,如果在碰着硬摔情形下看来是非常随意马虎造成虚焊破坏,这也将会是未来又一个故障率比较高的部位,末了,iFixit给出新款iPhone 11 Pro Max整体可维修性得分为6分。

iPhone 11 Pro Max百口福
