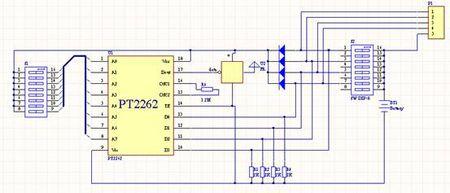

按键遥控器
PT2262/PT2272简介PT2262/PT2272 是一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位（A0-A11）三态地址端管脚（悬空，接高电平，接低电平），任意组合可供应531441地址码，PT2262 最多可有6 位（D0-D5）数据端管脚，设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。编码芯片PT2262 发出的编码旗子暗记由：地址码、数据码、同步码组成一个完全的码字，解码芯片PT2272 吸收到旗子暗记后，其地址码经由两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一贯按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，以是315MHz 的高频发射电路不事情，当有按键按下时，PT2262 得电事情，其第17 脚输出经调制的串行数据旗子暗记，当17 脚为高电日常平凡代315MHz 的高频发射电路起振并发射等幅高频旗子暗记，当17 脚为低日常平凡代315MHz 的高频发射电路停滞振荡，以是高频发射电路完备受控于PT2262 的17 脚输出的数字旗子暗记，从而对高频电路完成幅度键控（ASK 调制）相称于调制度为100%的调幅
红外编解码事理
PT2262/2272是一对带地址、数据编码功能的红外遥控发射/吸收芯片。个中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。吸收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种办法，方便用户利用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控吸收芯片。
振荡电阻配对表
PT2262 : PT2272 ; 1.2M : 200K ; 1.5M : 270K ; 2.2M : 390K ; 3.3M : 680K ; 4.7M : 820K ; 只是要把稳：对一些质量不太好的元件，有可能这样的配对仍旧是无法产生相应。碰着无相应的情形，在判断元件是无缺的情形下，可以改变电阻值。一样平常情形，我们是改动PT2262一端，把电阻的阻值变小。比如，4.7M的改变为3.9M的，乃至于改变为3.3M的即可。
无线发射编码方法
与单片机连接图
PT2262/2272组成的编解码电路是无线电中利用比较广泛的电路。个中尤为该当把稳的是，振荡电阻的设置。如振荡电阻设置不当就会引起电路不起振。无法向外发送无线旗子暗记，因此振荡电阻对付全体电路的运行是非常主要的。
