一． 功能解释
供电办法：DC3.7V 2200mAH电池。一起按键输入掌握，两路LED输出。有光控功能，白天太阳能充电时，灯不亮。晚上不充电时灯亮。
上电不事情，短按一下按键开启L1暖光100%亮，再短按一下按键L1暖光50%+L2白光50%亮，再短按一下按键L2白光100%亮，再短按一下按键关闭LED。长按无极调光LED从100%-5%，再次长按LED从5%-100%，依次循环。有不断电影象，影象关闭前的亮度。

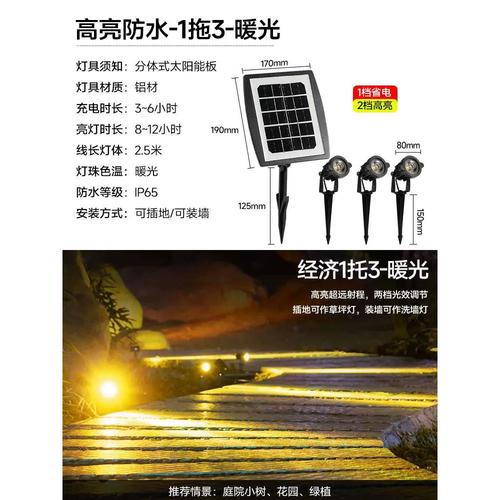

（图片来自网络侵删）
白天模式太阳能充电时按开关键，灯亮3s后灭，晚上自动亮白天定义的状态。
二． 电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
3.0
5.0
V
FINST=1MHz @ I_HRC/4
事情电流
IOP
0.5
mA
静态电流
ISTB
2
uA
FLOSC=32KHz @ I_LRC/4
驱动电流低电平输出
IOL
13
mA
VOL=1.0V
驱动电流高电平输出
IOH
-11
mA
VOH=2.0V
事情温度
TA
-10
25
85
℃
储存温度
Tstg
-25
25
125
℃
三． 封装脚位图（SOP-8）
太阳能光控LED灯芯片
管脚号
符号
功能描述
1
VDD
电源正
2
CDS
光控脚，低电平为白天模式，高电平为晚上模式
3
NC
悬空
4
KEY
触发开关
5
OUT2
白灯输出，高电平有效
6
OUT1
暖灯输出，高电平有效
7
NC
悬空
8
GND
电源负
四． 电路图参考
太阳能地插灯IC
五． 封装尺寸图（SOP-8）
草坪灯庭院灯射灯芯片方案
六． 版本解释
版本
日期
描述
691B72
2022/1/19
V01初版
D964BD
2022/1/20
V02取消3秒延时
D48F5B
2022/2/23
V03光控加0.5秒延时
