我问他都做了什么操作，哪里都没动，丈量了一下S5正常，L9短路。
要解答这个问题，我们要先来看看LDO9是做什么的？
基带电源启动后，为CPU供应了14组供电输出，LDO9便是个中一组，我们可以看到它（VREG_L9）100脚输出（MEMORY）电压是1V，送给CPU。

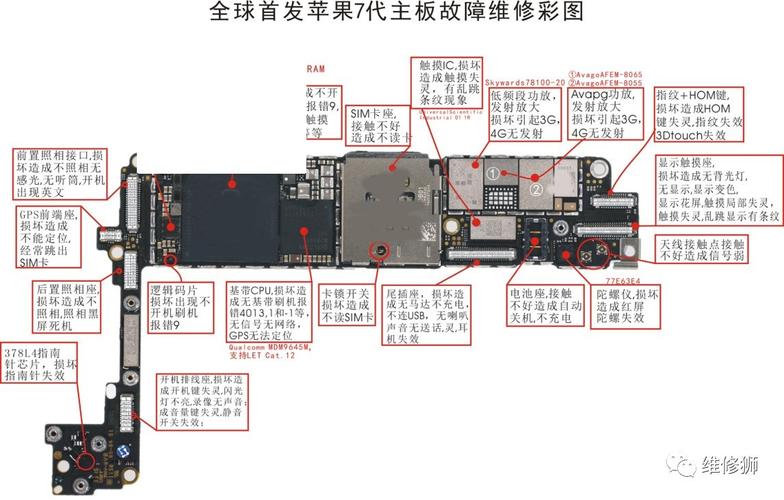

从上图可以看到送到了CPU的许多脚。对付短路故障的维修，我们须要知道这路供电上面都挂接的哪些元件，或者说与其相连的任何一个元件都可能涌现短路。
看不清楚图，大家可以看原图，这里旨在帮助大家理清思路。
通过图纸的查找功能，我们很随意马虎找出，这路供电都去向哪里，它的身上都挂接了哪些元件。
下面便是维修问题了？
如何快速找出故障元件是关键？
大家可以先在显微镜下不雅观察，是否能创造变色的滤波电容，如果创造了，就要优先去掉，看看能否办理问题。
有的朋友会问，能不能用烧机大法办理这个问题。用烧机大法可以，但是须要把稳的是，由于此路供电来自基带电源，去向基带CPU。标值1V0，你这个外加电压就不可以超出1V，可以用电源标调到0V，逐步升压看看是否会涌现松喷鼻香融化的地方，不过有很多时候，低电压，电流也小，不随意马虎涌现发热催化松喷鼻香雾气。
如果有明显发热的地方，就要特殊关注，可以用手体验一下，我记得最早修手机时，曾用嘴唇去体验温度。
实在最开始讯问也很主要，基带电源和基带CPU也是故障高发区。实在1V0供电电压是比较低的，轻微高的电压就有可能造成击穿，如果击穿，首先受到毁坏的就有可能是薄弱的基带CPU和基带电源，滤波电容不是很高的电压，不随意马虎坏。
这里解释两个问题：一是手工问题，在打消滤波电容问题，就须要动基带电源和基带CPU了。须要朋友们手工过关。二是，基带CPU如果涌现问题，只管即便不要去刷机，特殊是开机的机器。避免涌现无法激活。MP4也用不成。
啰嗦了很多，期待对朋友们有帮助。实在手机维修比的便是清晰的剖析思路和踏实的手工。如果这两个你都具备了，问题就迎刃而解。希望朋友们加油！
不断努力，你们的技能一定会随着时日的增加不断提升，达到一定高度。期待朋友们来这里一起互换。
与你一起终生学习，这里是杨哥说维修。欢迎大家关注我们，一起互换分享。
