这便是为什么一块CPU里面为什么可以数量如此之多的晶体管。晶体管实在便是一个双位的开关：即开和关。如果您回顾起基本打算的时期，那便是一台打算机须要进行事情的全部。两种选择，开和关，对付机器来说即0和1。那么您将如何制作一个CPU呢？在本日的文章中，我们将一步一步的为您讲述中心处理器从一堆沙子到一个功能强大的集成电路芯片的全过程。
制造CPU的基本质料如果问及CPU的质料是什么，大家都会轻而易举的给出答——硅。这是不假，但硅又来自哪里呢？实在便是那些最不起眼的沙子。弗成思议吧，价格昂贵，构造繁芜，功能强大，充满着神秘感的CPU竟然来自那根本一文不值的沙子。当然这中间一定要经历一个繁芜的制造过程才行。不过不是随便抓一把沙子就可以做质料的，一定要精挑细选，从中提取出最最纯净的硅质料才行。试想一下，如果用那最最廉价而又储量充足的质料做成CPU，那么成品的质量会若何，你还能用上像现在这样高性能的处理器吗？
撤除硅之外，制造CPU还须要一种主要的材料便是金属。目前为止，铝已经成为制作处理器内部配件的紧张金属材料，而铜则逐渐被淘汰，这是有一些缘故原由的，在目前的CPU事情电压下，铝的电迁移特性要明显好于铜。所谓电迁移问题，便是指昔时夜量电子流过一段导体时，导体物质原子受电子撞击而离开原有位置，留下空位，空位过多则会导致导体连线断开，而离开原位的原子勾留在其它位置，会造成其它地方的短路从而影响芯片的逻辑功能，进而导致芯片无法利用。
除了这两样紧张的材料之外，在芯片的设计过程中还须要一些种类的化学质料，它们起着不同的浸染，这里不再赘述。
CPU制造的准备阶段在必备原材料的采集事情完毕之后，这些原材料中的一部分须要进行一些预处理事情。而作为最紧张的质料，硅的处理事情至关主要。首先，硅质料要进行化学提纯，这一步骤使其达到可供半导体工业利用的质料级别。而为了使这些硅质料能够知足集成电路制造的加工须要，还必须将其整形，这一步是通过溶化硅质料，然后将液态硅注入大型高温石英容器而完成的。
而后，将质料进行高温溶化。中学化学课上我们学到过，许多固体内部原子是晶体构造，硅也是如此。为了达到高性能处理器的哀求，整块硅质料必须高度纯净，及单晶硅。然后从高温容器中采取旋转拉伸的办法将硅质料取出，此时一个圆柱体的硅锭就产生了。从目前所利用的工艺来看，硅锭圆形横截面的直径为200毫米。
不过现在intel和其它一些公司已经开始利用300毫米直径的硅锭了。在保留硅锭的各种特性不变的情形下增加横截面的面积是具有相称的难度的，不过只要企业肯投入大批资金来研究，还是可以实现的。intel为研制和生产300毫米硅锭而建立的工厂耗费了大约35亿美元，新技能的成功使得intel可以制造繁芜程度更高，功能更强大的集成电路芯片。而200毫米硅锭的工厂也耗费了15亿美元。
在制成硅锭并确保其是一个绝对的圆柱体之后，下一个步骤便是将这个圆柱体硅锭切片，切片越薄，用料越省，自然可以生产的处理器芯片就更多。切片还要镜面精加工的处理来确保表面绝对光滑，之后检讨是否有扭曲或其它问题。这一步的质量考验尤为主要，它直接决定了成品CPU的质量。
新的切片中要掺入一些物质而使之成为真正的半导体材料，而后在其上刻划代表着各种逻辑功能的晶体管电路。掺入的物质原子进入硅原子之间的空隙，彼此之间发生原子力的浸染，从而使得硅质料具有半导体的特性。本日的半导系统编制造多选择CMOS工艺（互补型金属氧化物半导体）。
个中互补一词表示半导体中N型MOS管和P型MOS管之间的交互浸染。而N和P在电子工艺等分别代表负极和正极。多数情形下，切片被掺入化学物质而形成P型衬底，在其上刻划的逻辑电路要遵照nMOS电路的特性来设计，这种类型的晶体管空间利用率更高也更加节能。同时在多数情形下，必须只管即便限定pMOS型晶体管的涌现，由于在制造过程的后期，须要将N型材料植入P型衬底当中，而这一过程会导致pMOS管的形成。
在掺入化学物质的事情完成之后，标准的切片就完成了。然后将每一个切片放入高温炉中加热，通过掌握加温韶光而使得切片表面天生一层二氧化硅膜。通过密切监测温度，空气身分和加温韶光，该二氧化硅层的厚度是可以掌握的。在intel的90纳米制造工艺中，门氧化物的宽度小到了惊人的5个原子厚度。这一层门电路也是晶体管门电路的一部分，晶体管门电路的浸染是掌握其间电子的流动，通过对门电压的掌握，电子的流动被严格掌握，而不论输入输出端口电压的大小。
准备事情的末了一道工序是在二氧化硅层上覆盖一个感光层。这一层物质用于同一层中的其它掌握运用。这层物质在干燥时具有很好的感光效果，而且在光刻蚀过程结束之后，能够通过化学方法将其溶解并撤除。
光刻蚀这是目前的CPU制造过程当中工艺非常繁芜的一个步骤，为什么这么说呢？光刻蚀过程便是利用一定波长的光在感光层中刻出相应的刻痕， 由此改变该处材料的化学特性。这项技能对付所用光的波长哀求极为严格，须要利用短波长的紫外线和大曲率的透镜。刻蚀过程还会受到晶圆上的污点的影响。每一步刻蚀都是一个繁芜而风雅的过程。
设计每一步过程的所须要的数据量都可以用10GB的单位来计量，而且制造每块处理器所须要的刻蚀步骤都超过20步（每一步进行一层刻蚀）。而且每一层刻蚀的图纸如果放大许多倍的话，可以和全体纽约市外加郊区范围的舆图比较，乃至还要繁芜，试想一下，把全体纽约舆图缩小到实际面历年夜小只有100个平方毫米的芯片上，那么这个芯片的构造有多么繁芜，可想而知了吧。
当这些刻蚀事情全部完成之后，晶圆被翻转过来。短波长光芒透过石英模板上镂空的刻痕照射到晶圆的感光层上，然后撤掉光芒和模板。通过化学方法撤除暴露在外边的感光层物质，而二氧化硅立时在陋旷地位的下方天生。
掺杂
在残留的感光层物质被去除之后，剩下的便是充满的沟壑的二氧化硅层以及暴露出来的在该层下方的硅层。这一步之后，另一个二氧化硅层制作完成。然后，加入另一个带有感光层的多晶硅层。多晶硅是门电路的另一种类型。由于此处利用到了金属质料（因此称作金属氧化物半导体），多晶硅许可在晶体管行列步队端口电压起浸染之前建立门电路。感光层同时还要被短波长光芒透过掩模刻蚀。再经由一部刻蚀，所需的全部门电路就已经基本成型了。然后，要对暴露在外的硅层通过化学办法进行离子轰击，此处的目的是天生N沟道或P沟道。这个掺杂过程创建了全部的晶体管及彼此间的电路连接，没个晶体管都有输入端和输出端，两端之间被称作端口。
重复这一过程从这一步起，你将持续添加层级，加入一个二氧化硅层，然后光刻一次。重复这些步骤，然后就涌现了一个多层立体架构，这便是你目前利用的处理器的抽芽状态了。在每层之间采取金属涂膜的技能进行层间的导电连接。本日的P4处理器采取了7层金属连接，而Athlon64利用了9层，所利用的层数取决于最初的版图设计，并不直接代表着终极产品的性能差异。
测试 封装测试过程接下来的几个星期就须要对晶圆进行一关接一关的测试，包括检测晶圆的电学特性，看是否有逻辑缺点，如果有，是在哪一层涌现的等等。而后，晶圆上每一个涌现问题的芯片单元将被单独测试来确定该芯片有否分外加工须要。
而后，整片的晶圆被切割成一个个独立的处理器芯片单元。在最初测试中，那些检测不合格的单元将被摈弃。这些被切割下来的芯片单元将被采取某种办法进行封装，这样它就可以顺利的插入某种接口规格的主板了。大多数intel和AMD的处理器都会被覆盖一个散热层。
在处理器成品完成之后，还要进行全方位的芯片功能检测。这一部会产生不同等级的产品，一些芯片的运行频率相对较高，于是打上高频率产品的名称和编号，而那些运行频率相对较低的芯片则加以改造，打上其它的低频率型号。这便是不同市场定位的处理器。而还有一些处理器可能在芯片功能上有一些不敷之处。比如它在缓存功能上有缺陷（这种毛病足以导致绝大多数的CPU瘫痪），那么它们就会被屏蔽掉一些缓存容量，降落了性能，当然也就降落了产品的售价，这便是Celeron和Sempron的由来。
当CPU被放进包装盒之前，一样平常还要进行末了一次测试，以确保之前的事情准确无误。根据前面确定的最高运行频率不同，它们被放进不同的包装，销往天下各地。
读完这些，相信你已经对CPU的制造流程有了一些比较深入的认识。CPU的制造，可以说是集多方面尖端科学技能之大成，CPU本身也就那么点 大，如果 把里面的材料分开拿出来卖，恐怕卖不了几个钱。然而CPU的制造本钱是非常惊人的，从这里或许我们可以理解，为什么这东西卖这么贵了。
在测试这个环节很主要，比如你的处理器是6300还是6400就会在这个环节被划分，而 6300天生并不是6300，而是在测试之后，创造处理器不能稳定的在6400标准下事情，只能在6300标准下稳定事情，于是对处理器定义，锁频，定义 ID，封装，印上6300。
我们用AMD的来举例：同样核心的处理器都是一个生产线下来的，如果稳定事情在2.8GHz，1M2的缓 存下，就被定义为5600+，如果缓存有瑕疵，切割有问题的那一半，成为5400+，如果缓存没问题而频率只能在2.6G通过测试，那么便是5200+， 如果缓存有瑕疵，就切割成为5000+…………一贯把它测到3800+，如果还不稳定，要么想办法变成速龙64单核或者单核闪龙，或者便是涌现过的ES版 的双核闪龙，如果涌现批量不能事情在3800+条件下，而事情在3600+条件下，那么3600+就上市了，如果涌现批量能事情在3G，1M2条件下， 那么6000+就上市了，这便是为什么处理器总是中等型号的先上市，高端和底真个后上市，当然后期工厂可能会节约本钱专门开出底真个流水线，专学临盆低端 处理器，赛扬，闪龙的各种型号就相继上市，而高真个流水线由于个别处理器不稳定转变为底端处理器，例如将速龙64缓存切割就变为闪龙64。
intel Core i7生产全过程图解沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的形式存在，这也是半导系统编制造家当的根本。
硅熔炼：12英寸/300毫米晶圆级，下同。通过多步净化得到可用于半导系统编制造质量的硅，学名电子级硅(EGS)，均匀每一百万个硅原子中最多只有一个杂 质原子。此图展示了是如何通过硅净化熔炼得到大晶体的，末了得到的便是硅锭(Ingot)。
单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度 99.9999％。
硅锭切割：横向切割成圆形的单个硅片，也便是我们常说的晶圆 (Wafer)。顺便说，这下知道为什么晶圆都是圆形的了吧？
晶圆：切割出的晶圆经由抛光后变得险些完美无瑕，表面乃至可以当镜子。事实上，Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成 品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。值得一提的是，Intel公司创立之初利用的晶圆尺寸只有2英寸/50毫米。

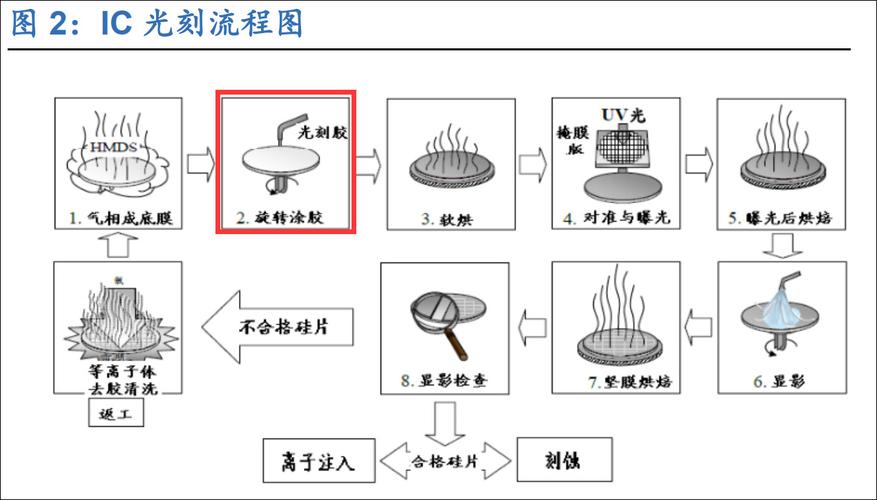

光刻胶(Photo Resist)：图中蓝色部分便是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。晶圆旋转可以让光刻胶铺的非常薄、非常平。
光刻：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机器相机快门那一刻胶片的变革。掩模上印着预 先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。一样平常来说，在晶圆上得到的电路图案是掩模上图案的四分之一。
光刻：由此进入50-200纳米尺寸的晶体管级别。一块晶圆上可以切割出数百个处理器，不过从这里开始把视野缩小到个中一个上，展示如何制作晶体管等部 件。晶体管相称于开关，掌握着电流的方向。现在的晶体管已经如此之小，一个针头上就能放下大约3000万个。
溶解光刻胶：光刻过程中曝光在紫外线下的光刻胶被溶解掉，打消后留下的图案和掩模上的同等
蚀刻：利用化学物质溶解掉暴露出来的晶圆部分，而剩下的光刻胶保护着不应该蚀刻的部分。
打消光刻胶：蚀刻完成后，光刻胶的义务发布完成，全部打消后就可以看到设计好的电路图案。
光刻胶：再次浇上光刻胶(蓝色部分)，然后光刻，并洗掉曝光的部分，剩下的光刻胶还是用来保护不会离子注入的那部分材料。
离子注入(Ion Implantation)：在真空系统中，用经由加速的、要掺杂的原子的离子照射(注入)固体材料，从而在被注入的区域形成分外的注入层，并改变这些区 域的硅的导电性。经由电场加速后，注入的离子流的速率可以超过30万千米每小时。
打消光刻胶：离子注入完成后，光刻胶也被打消，而注入区域(绿色部分)也已掺杂，注入了不同的原子。把稳这时候的绿色和之前已经有所不同。
晶体管就绪：至此，晶体管已经基本完成。在绝缘材(品赤色)上蚀刻出三个孔洞，并添补铜，以便和其它晶体管互连。
电镀：在晶圆上电镀一层硫酸铜，将铜离子沉淀到晶体管上。铜离子会从正极(阳极)走向负极(阴极)。
铜层：电镀完成后，铜离子沉积在晶圆表面，形成一个薄薄的铜层。
抛光：将多余的铜抛光掉，也便是磨光晶圆表面。
金属层：晶体管级别，六个晶体管的组合，大约500纳米。在不同晶体管之间形成复合互连金属层，详细布局取决于相应处理器所须要的不同功能性。芯片表面看 起来非常平滑，但事实上可能包含20多层繁芜的电路，放大之后可以看到极其繁芜的电路网络，形如未来派的多层高速公路系统。
晶圆测试：内核级别，大约10毫米/0.5英寸。图中是晶圆的局部，正在接管第一次功能性测试，利用参考电路图案和每一块芯片进行比拟。
晶圆切片(Slicing)：晶圆级别，300毫米/12英寸。将晶圆切割成块，每一块便是一个处理器的内核(Die)。
丢弃瑕疵内核：晶圆级别。测试过程中创造的有瑕疵的内核被抛弃，留下无缺的准备进入下一步。
单个内核：内核级别。从晶圆上切割下来的单个内核，这里展示的是Core i7的核心。
封装：封装级别，20毫米/1英寸。衬底(基片)、内核、散热片堆叠在一起，就形成了我们看到的处理器的样子。衬底(绿色)相称于一个底座，并为处理器内 核供应电气与机器界面，便于与PC系统的其它部分交互。散热片(银色)便是卖力内核散热的了。
等级测试：末了一次测试，可以鉴别出每一颗处理器的关键特性，比如最高频率、功耗、发热量等，并决定处理器的等级，比如适宜做成最高真个Core i7-975 Extreme，还是低端型号Core i7-920。
装箱：根据等级测试结果将同样级别的处理器放在一起装运。
零售包装：制造、测试完毕的处理器要么批量交付给OEM厂商，要么放在包装盒里进入零售市场。
