串口通信是指采取串行通信协议（serial communication）在一条旗子暗记线年夜将数据一个比特一个比特地逐位进行传输的通信模式。
串口按电气标准及协议来划分，包括RS-232-C、RS-422、RS485等。
1.串行通信
在串行通信中，数据在1位宽的单条线路上进行传输，一个字节的数据要分为8次，由低位到高位按顺序一位一位的进行传送。
串行通信的数据是逐位传输的，发送方发送的每一位都具有固定的韶光间隔，这就哀求吸收方也要按照发送方同样的韶光间隔来吸收每一位。不仅如此，吸收方还必须能够确定一个信息组的开始和结束。
常用的两种基本串行通信办法包括同步通信和异步通信。
1.1串行同步通信
同步通信（SYNC:synchronous data communication）是指在约定的通信速率下，发送端和吸收真个时钟旗子暗记频率和相位始终保持同等（同步），这样就担保了通信双方在发送和吸收数据时具有完备同等的定时关系。
同步通信把许多字符组成一个信息组（信息帧），每帧的开始用同步字符来指示，一次通信只传送一帧信息。在传输数据的同时还须要传输时钟旗子暗记，以便吸收方可以用时针旗子暗记来确定每个信息位。
同步通信的优点是传送信息的位数险些不受限定，一次通信传输的数据有几十到几千个字节，通信效率较高。同步通信的缺陷是哀求在通信中始终保持精确的同步时钟，即发送时钟和吸收时钟要严格的同步（常用的做法是两个设备利用同一个时钟源）。
在后续的串口通信与编程中将只谈论异步通信办法，以是在这里就不对同步通信做过多的赘述了。
1.2串行异步通信
异步通信（ASYNC:asynchronous data communication），又称为起止式异步通信，因此字符为单位进行传输的，字符之间没有固定的韶光间隔哀求，而每个字符中的各位则以固定的韶光传送。
在异步通信中，收发双方取得同步是通过在字符格式中设置起始位和停滞位的方法来实现的。详细来说便是，在一个有效字符正式发送之前，发送器先发送一个起始位，然后发送有效字符位，在字符结束时再发送一个停滞位，起始位至停滞位构成一帧。停滞位至下一个起始位之间是不定长的空闲位，并且规定起始位为低电平（逻辑值为0），停滞位和空闲位都是高电平（逻辑值为1），这样就担保了起始位开始处一定会有一个下跳沿，由此就可以标志一个字符传输的起始。而根据起始位和停滞位也就很随意马虎的实现了字符的界定和同步。
显然，采取异步通信时，发送端和吸收端可以由各自的时钟来掌握数据的发送和吸收，这两个时钟源彼此独立，可以互不同步。
下面大略的说说异步通信的数据发送和吸收过程。
1.2.1异步通信的数据格式
在先容异步通信的数据发送和吸收过程之前，有必要先弄清楚异步通信的数据格式。
异步通信规定传输的数据格式由起始位（start bit）、数据位（data bit）、奇偶校验位（parity bit）和停滞位（stop bit）组成，如图1所示（该图中未画出奇偶校验位，由于奇偶考验位不是必须有的，如果有奇偶考验位，则奇偶考验位该当在数据位之后，停滞位之前）。
图1 异步通信数据格式
（1）起始位：起始位必须是持续一个比特韶光的逻辑0电平，标志传输一个字符的开始，吸收方可用起始位使自己的吸收时钟与发送方的数据同步。
（2）数据位：数据位紧跟在起始位之后，是通信中的真正有效信息。数据位的位数可以由通信双方共同约定，一样平常可以是5位、7位或8位，标准的ASCII码是0~127（7位），扩展的ASCII码是0~255（8位）。传输数据时先传送字符的低位，后传送字符的高位。
（3）奇偶校验位：奇偶校验位仅占一位，用于进行奇校验或偶校验，奇偶考验位不是必须有的。如果是奇校验，须要担保传输的数据统共有奇数个逻辑高位；如果是偶校验，须要担保传输的数据统共有偶数个逻辑高位。
举例来说，假设传输的数据位为01001100，如果是奇校验，则奇校验位为0（要确保统共有奇数个1），如果是偶校验，则偶校验位为1（要确保统共有偶数个1）。
由此可见，奇偶校验位仅是对数据进行大略的置逻辑高位或逻辑低位，不会对数据进行本色的判断，这样做的好处是吸收设备能够知道一个位的状态，有可能判断是否有噪声滋扰了通信以及传输的数据是否同步。
（4）停滞位：停滞位可以是是1位、1.5位或2位，可以由软件设定。它一定是逻辑1电平，标志着传输一个字符的结束。
（5）空闲位：空闲位是指从一个字符的停滞位结束到下一个字符的起始位开始，表示线路处于空闲状态，必须由高电平来添补。
1.2.2异步通信的数据发送过程
清楚了异步通信的数据格式之后，就可以按照指定的数据格式发送数据了，发送数据的详细步骤如下：
（1）初始化后或者没有数据须要发送时，发送端输出逻辑1，可以有任意数量的空闲位。
（2）当须要发送数据时，发送端首先输出逻辑0，作为起始位。
（3）接着就可以开始输出数据位了，发送端首先输出数据的最低位D0，然后是D1，末了是数据的最高位。
（4）如果设有奇偶考验位，发送端输出考验位。
（5）末了，发送端输出停滞位（逻辑1）。
（6）如果没有信息须要发送，发送端输出逻辑1（空闲位），如果有信息须要发送，则转入步骤（2）。
1.2.3异步通信的数据吸收过程
在异步通信中，吸收端以吸收时钟和波特率因子决定每一位的韶光长度。下面以波特率因子即是16（吸收时钟每16个时钟周期使吸收移位寄存器移位一次）为例来解释。
（1）开始通信，旗子暗记线为空闲（逻辑1），当检测到由1到0的跳变时，开始对吸收时钟计数。
（2）当计到8个时钟的时候，对输入旗子暗记进行检测，若仍旧为低电平，则确认这是起始位，而不是滋扰旗子暗记。
（3）吸收端检测到起始位后，隔16个吸收时钟对输入旗子暗记检测一次，把对应的值作为D0位数据。
（4）再隔16个吸收时钟，对输入旗子暗记检测一次，把对应的值作为D1位数据，直到全部数据位都输入。
（5）考验奇偶考验位。
（6）吸收到规定的数据位个数和校验位之后，通信接口电路希望收到停滞位（逻辑1），若此时未收到逻辑1，解释涌现了缺点，在状态寄存器中置“帧缺点”标志；若没有缺点，对全部数据位进行奇偶校验，无校验错时，把数据位从移位寄存器中取出送至数据输入寄存器，若校验错，在状态寄存器中置“奇偶错”标志。
（7）本帧信息全部吸收完，把线路上涌现的高电平作为空闲位。
（8）当旗子暗记再次变为低时，开始进入下一帧的检测。
以上便是异步通信中数据发送和吸收的全过程了。
1.3几个观点
为了更好的理解串口通信，我们还须要理解几个串口通信当中的基本观点。
（1）发送时钟：发送数据时，首先将要发送的数据送入移位寄存器，然后在发送时钟的掌握下，将该并行数据逐位移位输出。
（2）吸收时钟：在吸收串行数据时，吸收时钟的上升沿对吸收数据采样，进行数据位检测，并将其移入吸收器的移位寄存器中，末了组成并行数据输出。
（3）波特率因子：波特率因子是指发送或吸收1个数据位所须要的时钟脉冲个数。
2.串口接头
常用的串口接头有两种，一种是9针串口（简称DB-9），一种是25针串口（简称DB-25）。每种接头都有公头和母头之分，个中带针状的接头是公头，而带孔状的接头是母头。9针串口的外不雅观如图2所示。
图2 DB-9外不雅观图

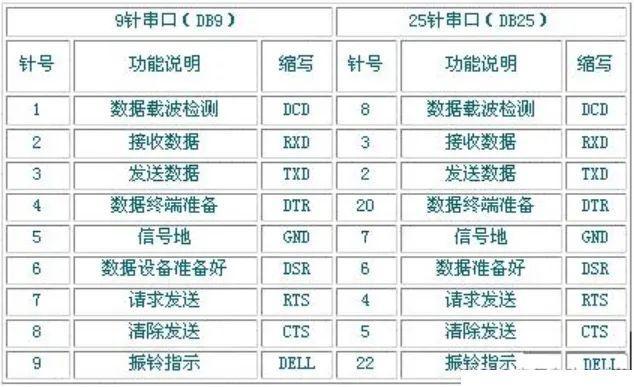

由图2可以看出，在9针串口接头中，公头和母头的管脚定义顺序是不一样，这一点须要特殊把稳。那么，这些管脚都有什么浸染呢？9针串口和25针串口常用管脚的功能解释如图3所示。
图3 9针串口和25针串口常用管脚功能解释
3.RS-232C标准
常用的串行通信接口标准有RS-232C、RS-422、RS-423和RS-485。个中，RS-232C作为串行通信接口的电气标准定义了数据终端设备（DTE:data terminal equipment）和数据通信设备（DCE:data communication equipment）间按位串行传输的接口信息，合理安排了接口的电气旗子暗记和机器哀求，在世界范围内得到了广泛的运用。
3.1电气特性
RS-232C对电器特性、逻辑电平和各种旗子暗记功能都做了规定，如下：
在TXD和RXD数据线上：
（1）逻辑1为-3~-15V的电压
（2）逻辑0为3~15V的电压
在RTS、CTS、DSR、DTR和DCD等掌握线上：
（1）旗子暗记有效（ON状态）为3~15V的电压
（2）旗子暗记无效（OFF状态）为-3~-15V的电压
由此可见，RS-232C是用正负电压来表示逻辑状态，与晶体管-晶体管逻辑集成电路（TTL）以高低电平表示逻辑状态的规定恰好相反。
3.2旗子暗记线分配
RS-232C标准接口有25条线，个中，4条数据线、11条掌握线、3条定时线以及7条备用和未定义线。那么，这些旗子暗记线在9针串口和25针串口的管脚上是如何分配的呢？9针串口和25针串口旗子暗记线分配如图4所示。
图4 9针串口和25针串口旗子暗记线分配示意图
下面对这些旗子暗记线做个大略的先容。
（1）数据装置准备好（DSR），有效状态（ON）表示数据通信设备处于可以利用状态。
（2）数据终端准备好（DTR），有效状态（ON）表示数据终端设备处于可以利用状态。
这两个设备状态旗子暗记有效，只表示设备本身可用，并不解释通信链路可以开始进行通信了，能否开始进行通信要由下面的一些掌握旗子暗记决定。
（3）要求发送（RTS），用来表示数据终端设备（DTE）要求数据通信设备（DCE）发送数据。
（4）许可发送（CTS），用来表示数据通信设备（DCE）已经准备好了数据，可以向数据终端设备（DTE）发送数据，是对要求发送旗子暗记RTS的相应。
要求发送（RTS）和许可发送（CTS）用于半双工的通信系统中，在全双工的系统中，不须要利用要求发送（RTS）和许可发送（CTS）旗子暗记，直接将其置为ON即可。
（5）数据载波检出（DCD），用于表示数据通信设备（DCE）已接通通信链路，奉告数据终端设备（DTE）准备吸收数据。
（6）振铃指示（RI），当数据通信设备收到交流台送来的振铃呼叫旗子暗记时，使该旗子暗记有效（ON），关照终端，已被呼叫。
（7）发送数据（TXD），数据终端设备（DTE）通过该旗子暗记线将串行数据发送到数据通信设备（DCE）。
（8）吸收旗子暗记（RXD），数据终端设备（DTE）通过该旗子暗记线吸收从数据通信设备（DCE）发来的串行数据。
（9）地线（SG、PG），分别表示旗子暗记地和保护地旗子暗记线。
