近日，国外专业的拆解机构iFixit以及海内的拆解机构“微机分”均对付iPhone 14系列进行了拆解。由于iPhone 14 / 14 Plus在设计和配置上与iPhone 13系列靠近，且iPhone 14 Pro Max只是iPhone 14 Pro的放大版，以是这里就对付iPhone 14 和 iPhone 14 Pro的拆解进行先容。
iPhone 14拆解
在iPhone 14的拆解上，与之前一样，先是要取出SIM卡托（美版已升级eSIM，无需卡托），然后卸下手机底部的两颗螺丝，划开屏幕的粘胶后即可打开屏幕。拆下屏幕只需拆下两颗螺丝和两个排线的盖板即可。
屏幕之下是一大块和中框一体成型的铝板，下方则是主板等核心部件。其余，为了让5G+GPS+Wifi+Bluetooth+卫星旗子暗记在一个设备中全部事情，以是其天线数量也是非常的惊人，须要广泛的接地。以是，十个新的电磁滋扰指连接到横跨后面板的打仗点，以保持之前通过焊接完成的接地。
由于iPhone 14采取的是与上代iPhone 13一样的刘海屏设计，以是屏幕内侧的间隔、环境光传感器和麦克风的位置布局基本没变。
接下来是拆卸iPhone 14后盖，加热后打开后盖时，须要把稳打开角度不要过大，不然背面盖板与主板相连的无线充电排线可能会被拉坏。
卸下固定无线充电排线的螺丝和盖板即可分离后盖。后盖后盖内侧有无线充电模块，上方覆盖有散热膜，后盖上还集成了闪光灯和后置麦克风。
这里须要指出的是，全新的iPhone 14和iPhone 14 Plus（Pro系列则不是）均采取了不同以往的“三明治”式的内部构造设计，屏幕和背壳都是可以轻松单独拆卸下来的，这样非常便于屏幕和后盖的维修或改换。
这一点彷佛也反应在了iPhone 14系列的官方维修价格上，iPhone 14 / 14 Plus的后盖维修价格只有不到Pro系列的一半。
iFixit认为，“这是一个不小的壮举，支持该构造的新型金属中框须要进行全面的内部重新设计，同时须要重新考虑射频设计，有效地将其入口防水保护周长增加了一倍。”
从“微机分”对付国行版iPhone 14的拆解来看，电池容量是3279毫安时，比较iPhone13增加了184毫安时，供应商还是新普科技。震撼马达该当和上代同等，靠近1215的规格。
虽然之前信息显示，iPhone 14有采取长江存储的闪存芯片，不过“微机分”拆解的这台国行版iPhone 14的ROM供应商为铠侠。
由于iPhone 14在硬件配置上与iPhone 13系列靠近，以是其他内部核心器件就不再做展开先容。
iPhone 14 Pro系列拆解
iPhone 14 Pro系列的拆解过程与iPhone 14类似，只不过其并没有采取iPhone 14类似的三明治解构，后盖不能单独拆卸。
△iPhone 14 Pro（左）和iPhone 14（右）打开屏幕后比拟
卸下主板上的8颗螺丝，即可取出主板上的盖板。这回的盖板没有像之前那样做分离设计，直接便是一整块，以是散热膜面积也增加了一些。盖板背面便是各BTB的缓冲泡棉。
断开屏幕与主板和电池相连的排线，即可分离屏幕。比拟上代的iPhone 13 Pro可以看到，iPhone 14 Pro屏幕内侧的散热膜面积有所增加。
拆开iPhone 14 Pro屏幕背面“灵动岛”区域的盖板，可以看到，比较iPhone 13 Pro，iPhone 14 Pro的间隔传感器的位置下移了，进一步缩窄了原有的3D构造光部分的宽度，间隔传感器的形态也有变革，环境光传感器则没有变。
从屏幕正面来看，iPhone 14 Pro的Face ID是类似“感叹号”的开孔，屏幕显示区域新增了两个间隔感应器的开孔，其余iPhone 14 Pro系列的听筒开孔比较上代明显缩减了不少。
接下来是拆卸主板。须要先挑开11个BTB接口，卸下两颗固定听筒的螺丝，即可取出听筒，听筒下方有这个导音孔的设计。
从iPhone 14 Pro的听筒集成了扬声器，从尺寸上来看，比较上代小了一点点。iPhone 14 Pro Max也同样有缩水。
取出iPhone 14 Pro的Face ID模组，可以看到，上方的元器件顺序比较上代有所变革。如下图，从左到右依次是点阵投影、红外传感器和前置摄像头。
取出主板后，可以看到iPhone 14 Pro依然采取的是双层堆叠构造，主板左上角的空焊盘是毫米波天线。与iPhone 14 Pro Max的主板形态完备同等。
将两块主板拆开后，A16处理器的对应位置有导热材料的覆盖，整体芯片布局和数量比较上代有明显差异。
iFixit还给出的美版iPhone 14 Pro Max主板上各元器件详细信息如下：
先看主控SoC所在的主板的一壁：

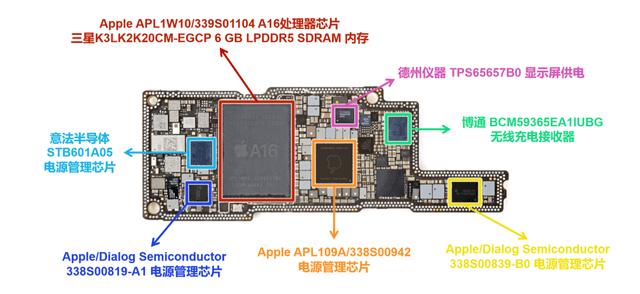

△赤色：苹果A16处理器，型号为APL1W10/339S01104，64 位六核CPU＋五核GPU，由台积电6nm工艺代工。实际上A16该当是在三星K3LK2K20CM-EGCP 6 GB LPDDR5 SDRAM内存下方，通过POP堆叠封装在一起。
橙色：苹果 APL109A/338S00942 电源管理芯片
黄色：苹果/Dialog半导体 338S00839-B0 电源管理芯片
绿色：博通 BCM59365EA1IUBG 无线电源吸收器
天蓝色：意法半导体（ST）STB601A05电源管理芯片
深蓝色：苹果/Dialog半导体 338S00819-A1 电源管理芯片
紫色：德州仪器 TPS65657B0 显示电源芯片
△赤色：德州仪器 （TI） LM3567A1 LED 闪光灯驱动器
橙色：苹果/Cirrus Logic 338S00738 音频编解码器
黄色：可能是ADI的taptic engine driver
绿色：德州仪器 CD3710A1 VCSEL 阵列驱动器
天蓝色：恩智浦半导体CBTL1618A0显示端口多路复用器
深蓝色：德州仪器 USB 2.0 dual repeater
紫色：安森美DC-DC converter
△赤色：可能是安森美DC-DC converter
橙色：可能是意法半导体串行EEPROM存储器
蓝色：可能是环旭电子的模块
黄色：博通AFEM-8245前端模块
再看与A16处理器相对的另一块主板的内面的元器件布局（虽然美版iPhone 14系列升级了eSIM，但是拆解来看Pro Max内部还是存在SIM卡读卡器的位置）：
△赤色：意法半导体 ST33J 安全元件
橙色：苹果/Cirrus Logic 338S00537 音频放大器
黄色：高通 PMX65 电源管理芯片
绿色：高通 QET7100 envelope tracker
天蓝色：可能是高通PMK65时钟发生器
深蓝色：可能是Qorvo的envelope tracker
紫色：可能是意法半导体的电源管理芯片
△赤色：恩智浦半导体SN210V NFC掌握器，带安全元件
橙色：卫星通信模块（可能）
黄色：高通 SDX65M X65 5G 调制解调器（骁龙X65）
绿色：高通 SDR735 射频收发器
天蓝色：高通 SMR546 射频收发器
深蓝色：博通AFEM-8231前端模块
紫色：Skyworks SKY58290-20 前端模块
△赤色：博通AFEM-8240前端模块
橙色：可能是Skyworks SKY58853-17？前端模块
黄色：可能是Skyworks SKY52628天线开关模块
绿色：可能是Skyworks SKY5xx92-16功放模块
紫色：博世的6轴加速度计/陀螺仪
再来看该主板的另一壁的元器件布局：
△赤色：闪迪 SDMVGKLK2 128G 128 GB NAND 闪存
橙色：苹果/Dialog半导体 338S00819-A1 电源管理
黄色：可能的苹果/Cirrus Logic 338S00843语音处理器
绿色：苹果/Cirrus Logic 338S00537 音频放大器
天蓝色：可能的苹果/Dialog半导体 338S0081C ？电源管理
深蓝色：德州仪器 （TI） TPS61280H 直流-直流转换器
紫色：可能是意法半导体（ST）电子工程技能方案
△赤色：可能是英飞凌负载开关
橙色：恩智浦半导体NTB0101GS1 1-bit转换收发器
黄色：德州仪器 LSF0101 1 位双向电压电平转换器
紫色：可能是无线/蓝牙模块（可能）
△赤色：可能是连接到卫星天线的连接器
橙色：5G 毫米波贴片天线
接下来再看摄像头部分。iPhone 14 Pro/Pro Max系列虽然依旧是超广角＋广角＋长焦的三摄方案，并搭配了LiDAR镜头，但是主摄首次升级为了全新的4800万像素传感器，单位像素面积为1.22μm，支持四像素合一技能，单位像素面积可达2.44μm，镜头光圈为f/1.78，镜头焦距为24mm，并且搭载了第二代传感器位移防抖技能。不过，在超广角和长焦镜头上，二者依旧坚持1200万像素，长焦镜头等效焦距为77mm，超广角镜头等效焦距为13mm。
从摄像头模组尺寸上来看，iPhone 14 Pro的摄像头模组尺寸是要比iPhone 13 Pro的略大一点。
拆开摄像头模组，可以看到iPhone 14 Pro的主摄传感器，连续采取了iPhone 12 Pro系列率先引入的传感器移位图像稳定系统，使得防抖性能大幅提升。在主摄传感器尺寸上，iPhone 14 Pro从上代的1/1.67英寸扩大到了1/1.31英寸。
iPhone 14 Pro的后置的激光雷达模组与上代比较仅排线设计上略有变革。
虽然，“微机分”并未指出iPhone 14 Pro系列镜头模组、图像传感器及激光雷达模组供应商，不过，根据之前的资料来看，Pro系列的后置镜头模组该当紧张是有大立光供应，图像传感器紧张是索尼供应。后置的激光雷达模组则紧张是由索尼供应。至于前置的Face ID模组，之前iPhone 13系列的Face ID是由富士康和LG Innotek供应，不过 14 Pro系列的Face ID有所改进，以是不愿定是否依然由这两家供应。
iPhone 14 Pro的后置闪光灯内侧四周有防尘防水的胶圈，与上代比较差异比较明显。暴力拆开后可以看到，iPhone 14 Pro的后置闪光灯从上代的2颗灯珠变成了一大颗灯珠，但是苹果把它分成了9份，可以自适应的掌握闪光强度，亮度和均匀性上都有提升。
iPhone 14 Pro的底部扬声器模块在尺寸上与上代基本同等。
iPhone 14 Pro的马达尺寸比较上代虽说是有缩水，但外部靠近0920的规格依旧是很精良。
底部的副板构造和上代一样，集成有气压计，两个麦克风以及一个充电口。底部扬声器出窗口内侧有防尘防水的胶圈。
电池方面，iPhone 14 Pro系列依然是L型电池，从“微机分”拆解的国行版机型来看，iPhone 14 Pro电池容量是3200毫安时，比较上代增加了105毫安时，供应商是惠州德赛；iPhone 14 Pro Max的电池容量为4323毫安时，比较上代少了29毫安时，供应商是欣旺达。
△iPhone 14 Pro电池信息
△iPhone 14 Pro Max电池信息
iPhone 14 Pro系列后壳上还有一些零部件，构造上轻微做了一些调度，WiFi天线和NFC天线集成在了一根排线上，实体按键和无线充电模块和上代一样都是集成在一起的。
小结：
从上面的拆解报告以及已有的公开信息来看，这次iPhone 14 / 14 Pro虽然在硬件配置上并未有Pro系列那样的大升级，但是其在内部构造上进行了重新设计，“三明治”式的设计使得易于维修性大幅提升。因此，iFixit对付iPhone 14的可修复性评分给出了7分（满分为10分）的高分，这也是自iPhone 7以来的最高评分。iFixit乃至表示，“这是一件大事，苹果公司该当进行一个重大声明，即iPhone 14 已经从内到外进行了重新设计，以使其更易于维修。”
iFixit的山姆·戈德哈特（Sam Goldheart）认为，“在这个时期，产品发布不应该仅仅是吹嘘一些小的新功能。为什么库克不吹嘘可修复性？我们不知道这会发生，由于苹果根本没有提到。但他们该当这样做。”
其余，iPhone 14系列引入的双向卫星通信功能也是大家关注的一个焦点。而iPhone 14系列之以是能支持双向卫星通信，紧张得益于升级了高通骁龙X65基带芯片，以及苹果自研的RF射频天线。
此前的资料显示，高通骁龙X65基带芯片，不仅最高可以支持10Gbps的下行速率，而且覆盖了包括毫米波和Sub-6GHz频段的全部紧张5G频段及其组合。经由确认，iPhone 14系列的卫星通信，正是由高通骁龙X65供应支持，该基带芯片增加了新的2.4 GHz n53频段功能，以支持苹果互助的卫星通信公司 Globalstar的卫星。
Globalstar的实行主席ICJay Monroe在今年早些时候的新闻发布会上就曾吹嘘道：“我们讴歌自公司成立以来与高通公司的密切关系，并感谢他们的团队为帮助我们实现Band n53的承诺所做的费力事情。”Globalstar此前还曾宣告，赞许将其当前和未来卫星网络容量的 85%用来支持iPhone的双向卫星通信功能。
其余，双向卫星通信功能的加入，再加上已有的5G、WiFi、蓝牙、GPS等浩瀚的通信功能，这些不仅使得天线数量大幅增加，同时也对付天线的设计带来了更大的寻衅。在拆解当中，我们也看到了苹果在天线上的一些新的设计。
拆解还显示，iPhone 14 Pro 系列虽然依然采取的是6GB的内存，但是采取了最新的LPDDR5技能，而前代 iPhone 13系列则是LPDDR4X。
此前苹果已表示，不考虑在中国以外市场发卖的iPhone当中采取长江存储的闪存，以是在iFixit的美版iPhone 14系列的拆解当中，我们没有看到采取长江存储闪存的版本。不过，“微积分”拆解的三款国行版iPhone 14系列也并未创造有采取长江存储的闪存。但是，根据海内一位博主放出的国行版iPhone 14 Pro Max拆解视频称，其所拆解的版本采取的是由长江存储供应的闪存。
从近年来苹果iPhone的供应链的变革来看，国行版iPhone当中的中国大陆供应商的比重正在持续增长。这或许也是苹果为了降落“美中科技战”及“地缘政治问题”所带来的供应链风险而采纳的方法。
编辑：芯智讯-浪客剑 图片及部分资料来源：iFixit、微机分
