于是就网上收索，淘宝浏览，参照一下大神们的神作；末了在结合一下自己的想法；终极决定做个”荧光管电子时钟”。时钟芯片采取高精度的芯片DS3231，由于这个芯片是内部集成有晶振的，外接备用电池就可以掉电保存了，此芯片还是采取IIC的办法读取数据的；相对来说比较大略吧。对付时钟来说，当然不能少了温度啦，就在上一个温度芯片DS18B20，此芯片也是大略的，采取单总线的办法，可以其余供电，也可以采取寄生电的办法（接个4.7K旁边的电阻到VCC就可以了，DS18B20的pdf文档有先容）；显示时钟就采取6个NB-11电子管来显示；在此便是大略的时钟显示功能，没有什么的，网上见多了，对吧。
下面就先容一下结合大神与我自己的想法增加的一些东西；首先电子管下面用10mm的RGB来照亮管子；再有便是星期没有显示的了，就增加了一个RGB，利用led的颜色来表示星期；再者，便是在管子的中间增加两个RGB来做“呼吸灯”；当然时钟嘛，不能少了闹钟，以是还有蜂鸣器，末了还增加了一个亮度检测电路，掌握电子管显示的亮度，使它晚上的利用显示亮度低一点点；当时想的就这么多了。然后各种查阅资料，理解了NB-11电子管的驱动静态电压25-30VDC。
方案但是构想了2种：
驱动芯片：
1.采取电子管的专门驱动芯片，当时理解到的芯片是CS16312 ，这是一种 VFD 显示驱动电路，带有按键扫描功能（6×4 的键盘矩阵），具有多种显示掌握模式（11 段×11 位～16 段×4 位）供选择；紧张用于具有动态 VFD 屏场合，作为 MCU 与动态 VFD 屏的接口，紧张用在 VCD、DVD、功放等整机上。由于这个是贴片封装的，不利于一样平常的电子爱好者用于DIY。以是就不选用了；
2.采取普通的74HC595串行芯片来掌握数据，用ULN2803来驱动电子管，但是这样就有个问题了，电子管须要25-30VDC的电压，595利用的是5VDC电压，也便是说，要不就用25-30VDC的电压，然后利用降压芯片降压到5VDC给595供电，要不就用5VDC经由升压给ULN2803供电进行驱动电子管。后来理解到了有个常用的芯片，而且价格有会便宜的芯片MC34063，这个芯片可以组成很多电路，个中就有升压的电路，只要利用一些外围电路，也不难，就选用此方案了；
RGB掌握芯片：
RGB掌握芯片很多，但是选择一个SPI驱动办法，自带PWM的LPD6803D芯片；
主掌握芯片：
主掌握芯片有很多可以选择的，STC，STM8，STM32，MSP430等等，DIY便是须要大略点，一样平常的人都认识与会玩的，就选择了STC15W408AS芯片。
因此这个NB-11荧光管电子时钟的详细方案是：
595+2803+15W408AS+LPD6803D+MC34063+DS3231+18B20+NB-11+红外遥控；
做这个时钟打样了两次板子，第一次的时候涌现了一点点问题，元器件的位置没有弄好，导致挨得太紧了，焊接时不好焊接，限流也没有做好，以是就再次修正了一下PCb文件，重新打样了一次；
这两张图片是第一次打样的板子做的图片，由于第二次做的时候把管子拆了，就这个样子。
在调试初版的代码的时候，涌现了温度显示的时候不正常，会是不是跳动几下。当时就在一边想怎么样办理一边修正PCB重新打样；

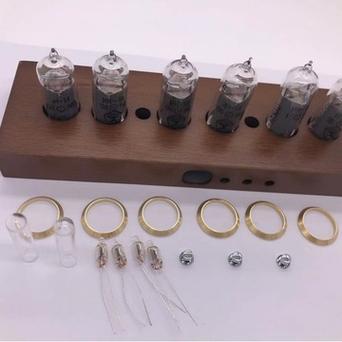

这些是第二次打样的板子与成品图；
这次PCB改进有：
1.增加了第一次PCB板子忘却画的RGB灯（用于显示星期）；
2.调节了元器件之间了间隔（第一次导致焊接时太挤了，不好焊接）；
3.增加了一个掌握LPD6803D贴片封装（理解到直插的贵了，还有点难购买）；
4.基本全部的器件都在丝印层上面标示了名称（方便焊接，不须要要看事理图就可以直接焊接对应的器件）；
5.修正了STC单片机的封装大小（第一次PCB的时候以为STC官网的封装是没有问题的，结果封装大了，放不下IC座）；
6.增加了每一个电子管的限流电阻；
7.修正了PWM输出的掌握RGB的引脚；
8.板子颜色改为白色（第一次是蓝色）；
程序改进有：
1.利用PWM驱动中间两个呼吸灯（第一次PCB个中一个引脚不是同一组PWM输出引脚）；
2.采取中断办法读取DS18B20的数据，办理了前面的显示温度时的跳动，不正常征象；
3.掌握右边的RGB颜色表示星期；
4.加入可自动来回显示韶光、日期、温度或者选择个中显示；
5.加入遥控器操作声音；
6.管子底下的RGB灯可控显示办法与颜色（比如呼吸效果）；
末了附上终极的视频：
