一、1/2/384X是一种高性能单端输出式电流掌握型脉宽调制器，即PWM掌握器，紧张用于小功率反激、单端正激电路的设计。低压充电器以及所有电路板上开关电源（赞助电源）都能看到他的身影。
二、先说184X、284X、384X系列差异便是温度系数不同：
184X温度—55℃到125℃；
284X温度—40℃到85℃；
384X温度0℃到70℃。
三、X842/3/4/5系列的差异：
X842/4导通电压为16V，关断电压是10V，一样平常用在离线互换—直流利用；
X843/5导通电压为8.4V，关断电压为7.6V，一样平常在直流—直流稳压电源中利用。
X842/3的占空比靠近100%，X844/5占空比为50%，每隔一个时钟周期会对输出消隐。
四、我们最常用的是384X系列。384X引脚功能如下：
1脚、（COMP）补偿，该管脚为偏差放大器输出，并可用于环路补偿。
2脚、（VFB）电压反馈，该管脚是偏差放大器的反相输入端，常日通过一个电阻分压器连至开关电源输出。
3脚、（CURRENT SENSE）电流取样，一个正比于电感器电流的电压接至此输入，脉宽调制器利用此信息中止输出开关的导通。
4脚、RT/CT，通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。事情频率可达1MHZ 。
5脚、（GROUND）地，该管脚是掌握电路和电源的公共地
6脚、（OUTPUT）输出，该输出直接驱动功率MOSFET的栅极，输出电流经此管脚拉和灌,输出开关频率为振荡器频率的一半。
7脚、VCC供电电源，该管脚是掌握集成电路的正电源。
8脚、ref基准电压，该管脚为参考输出，一样平常为5V，它通过电阻RT向电容CT供应充电电流。
五、384X系列芯片的检测好坏：在3842/4的７、５脚间外加１6.5Ｖ旁边的直流电压，或在3843/5的７、５脚间外加9Ｖ旁边的直流电压，若测８脚有稳定５Ｖ电压，１、２、４、６脚也有不同的电压，则UC3842基本正常。

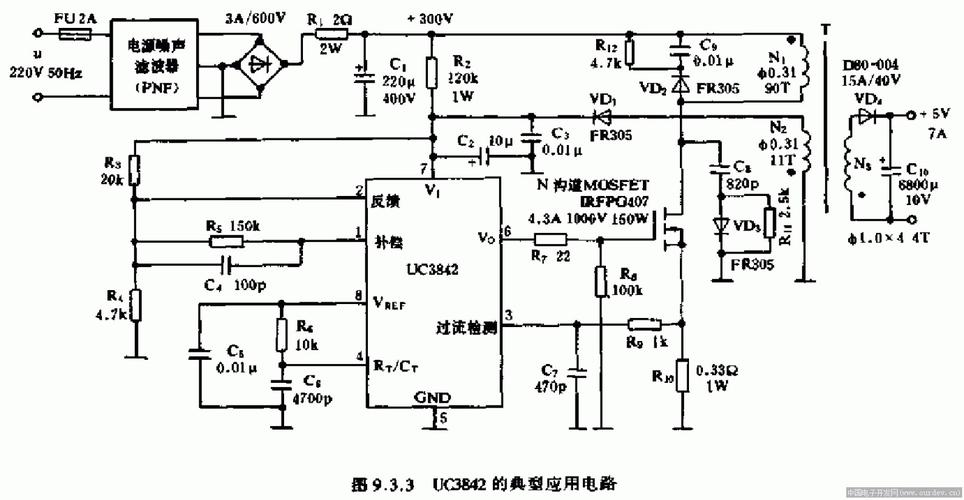

六、384X范例电路故障维修剖析：
1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R2（事情电流检测电阻）为电源事情电流的通路;启动电路与取直流电经由R1、R2降压与启动电容C1组成，保障加到U1的7脚的启动电流为正电流;电路起振后，由N2自供电绕组、D2、C2整流滤波电路，供应U1芯片的供电电压，使U1的6脚输出PWM脉冲驱动旗子暗记。
2、稳压回路：开关变压器的N3绕组、D3、C3等元件组成的DC输出电源，基准电压源TL1、光耦合器U2等元件构成了稳压掌握回路。U1芯片和1（COMP补偿脚）、2（VFB电压反馈脚）脚外围元件R4、C5，也是稳压回路的一部分。实际上，TL1、U1组成了（相对付U1内部电压偏差放大器）外部偏差放大器，将输出DC输出电压变革反馈回U1的反馈电压旗子暗记输入端。当DC输出电压上升时，U1的2脚电压上升，1脚电压低落，输出PWM脉冲占空比低落，输出电路回落。当输出电压非常上升时，U1的1脚低落为1V时，内部保护电路动作，电路停振。
3、保护回路：N1绕组上并联的D1、R5、C2元件构成了开关管的反向电压接管保护电路，以供应Q1截止时的反向电流利路，保障Q1的事情安全;
U1芯片本身和3脚外围电路构成过流保护回路;当过载或短路故障发生时，电路能处于稳定的停振保护状态，事情电流检测从电阻R3上取得，接入U1的3脚（ISENSE）电流取样脚，当故障状态引起事情过流非常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降落，当U1的7脚供电电压低于10V或7.6V，电路停振，负载电压为0，这是过流（过载或短路）引发U1内部欠电压保护电路动作导致的输出中止;事情电流非常增大时，R3上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。
如果理解384x芯片各脚的浸染，我们就可以根据实际情形来判断电路的故障点了。
