炬芯科技推出三款第二代手表芯片：双GPU加速、支持AI ENC降噪_芯片_功耗

▲ 图源炬芯，下同

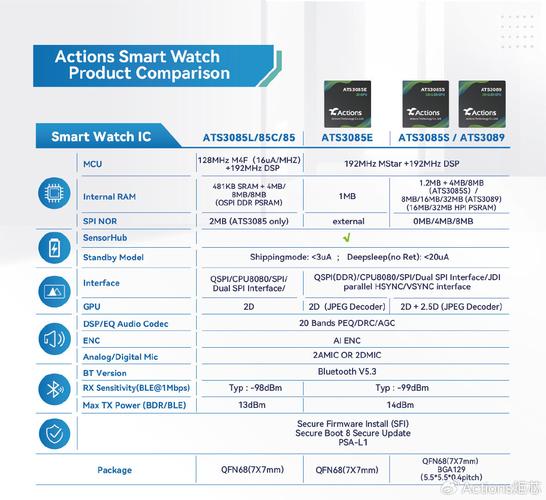

IT之家附该系列芯片参数信息：

第二代腕表芯片采取低功耗设计，支持双 GPU 轮换事情，集成 sensorhub 模块，可自主采集和处理传感器数据；MCU 功耗 12uA / Mhz@3.8V，BR 和 BLE 双连接功耗 < 100μA@500ms，据官方先容第二代芯片的范例用例功耗较第一代整体降落约 20%。

炬芯科技第二代腕表芯片新增 JPEG 硬件解码，图片压缩率提升 50%，图片解码速率提升 100%，进一步提升 UI 界面的流畅；支持 AI ENC 降噪技能，可带来更清晰稳定的通话。

该系列芯片内置带路径管理的充电模块，支持 400mA 充电电流；引入 AES 加密引擎等技能，进一步提高了安全防护。
