Bullsone 30W 车充采取透明外壳+纸盒塑封,可以看到车充本体。
左上角印有“Bullsone”品牌字样,且拥有输出端放大示意图。
底部为车充特色:30W 输出、PPS 快充以及充电指示灯,可兼容手机、平板等设备。

背面印有干系参数信息及建议适用设备,产品型号为BC52D,支持12V~24V输入,以及5V3A、9V3A、12V2.5A、15V2A、20V1.5A输出。

售价5000韩元?做工若何?拆解一款从韩国亲自带回来的30W车充_芯片_外壳 售价5000韩元?做工若何?拆解一款从韩国亲自带回来的30W车充_芯片_外壳 智能

Bullsone 30W 车充外不雅观为常规圆筒设计,玄色雾面磨砂工艺处理的外壳,手感圆润。

售价5000韩元?做工若何?拆解一款从韩国亲自带回来的30W车充_芯片_外壳 售价5000韩元?做工若何?拆解一款从韩国亲自带回来的30W车充_芯片_外壳 智能
(图片来自网络侵删)

机身输入端为圆润半球状设计。

机身外壳上印有KC认证以及MADE IN CHINA等。

顶面为纯玄色塑料外壳,边缘倒角亮面处理。

磨砂外壳上印有Bullsone品牌和PD30W字样。

顶面配备指示灯以及一个USB-C接口。

Bullsone 30W车充长度为66.67mm。

顶部直径为27.27mm。

车充拿在手上的大小直不雅观感想熏染。

其余测得车充净重约为16g。

接通电源,指示灯亮橙色光。

仿照12V DC输入情形下,利用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、PPS、QC4+、DCP、SAM 2A、Apple2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A三组固定电压档位,以及3.3-11V3A两组PPS电压档位。

仿照24V DC输入情形下,测得USB-C口兼容协议和12V DC输入下测得的相同。

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A、3.3-16V2A两组PPS电压档位。

Bullsone 30W快充车充拆解

看完了劲牛王这款快充车充的开箱和测试,下面就进行拆解,一起看看内部的方案和设计。

首先拆下车充输出侧面板,面板通过卡扣固定。

壳体内部为PCBA模块,通过壳体内部开槽固定。

从外壳中取出内部PCBA模块。

PCBA模块正面一览,焊接正极弹簧,输入滤波电容,降压电感,负极弹片,输出滤波电容和USB-C母座。

背面焊接保险丝,降压主控芯片和输出电流取样电阻。

车充头部正极度帽特写。

正极弹簧采取铜材质,降落电阻。

输入端保险丝丝印T,用于过流保护。

输入滤波电解电容规格为35V 100μF。

侧面焊接负极弹片。

降压芯片利用智融科技SW3526,芯片内部集成3.5A高效率同步整流降压转换器,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议,支持CC/CV模式,外部仅需少量器件,即可组成完全的高性能多快充协议充电办理方案。

得益于芯片的高集成度,SW3526将传统降压方案中协议芯片,同步降压掌握器和降压MOS管全部浓缩集成在一个封装内部,极大的简化了多口快充的电路设计。

智融 SW3526 详细规格资料。

充电头网拆解理解到,智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充 、特斯拉Model 3/Y专用中控扶手箱数据规复面板等多款产品采取,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

降压电感外套热缩管绝缘。

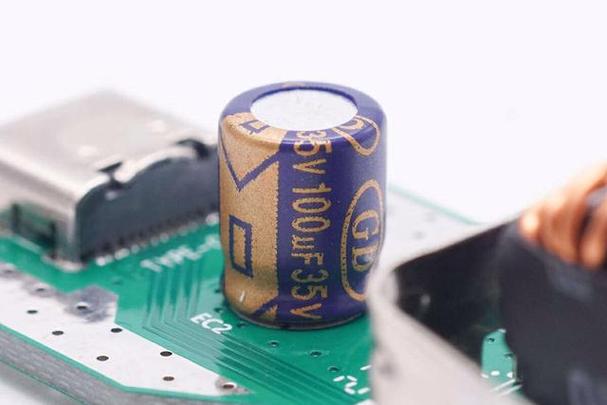

输出滤波电容规格为35V 100μF。

10mΩ电阻用于检测输出电流、

USB-C母座采取过孔焊接固定,玄色胶芯。

LED电源指示灯特写。

全部拆解一览,来张百口福。

充电头网拆解总结

劲牛王这款车充采取玄色塑料外壳,圆筒造型合营磨砂工艺,手感圆润。
车充具备单USB-C接口,支持30W输出功率,具备PD快充和PPS快充,知足安卓手机和苹果手机快充需求。
车充具备橙色电源指示灯,方便探求车充位置,功能实用。

充电头网通过拆解理解到,劲牛王这款车充内置智融SW3526降压芯片,芯片内集成降压MOS管,同步降压掌握器以及协议功能,一颗芯片实现以往多颗芯片才能实现的功能。
芯片外围元件精简,保护功能全面,大大简化了快充车充降压电路设计。
