朋友几年前购的一台利仁（Liven）第二代空气炸锅（LR-KZ880型，光波发热管，10升大容积），听说平时利用次数很少，最近涌现故障，按下掌握面板按键不事情。维修职员见告是电路板坏了，要花上百元用度。朋友不愿意送门店修理，丢了可惜。请我帮忙看一下，能不能去世马当活马医，若修理难度大就扔掉。
导读：
一、外不雅观
二、拆解及构造
三、电路元件
四、电路事情事理及电路图
五、打消掌握面板无相应故障
六、结束语
一、外不雅观
看来利用次数的确不多，成色很新：
通电后，有显示，但按下掌握面板上的各个按键，都没有任何反应，有点像“宕机”：
机器背面，有电源插座：
铭牌标示：220V，1200W，10升容积，型号LR-KZ880，光波管热源。
底部，有六个硅胶吸脚垫，放在台面上能防止滑动：
将翻盖提手向上拉，打开透明外罩，可以放入食品烘烤：
取出双层构造的不粘锅盘（外层是耐热塑料，内层是有特氟龙涂层的金属盆，又称滴油桶，接烘烤食品滴出的油）：
在立柱上，有驱动烤架旋转的转轴洞孔。在底座上，有检测锅盘（滴油桶）是否放置到位的微动开关：
在透明外罩（翻盖）内部顶部，有加热系统：
二、拆解及构造
握住透明外罩（比较紧时，建议用双手），小心逆时针旋转取下：
加热系统的构造：表面是金属防护网罩，内部有光波发热管及风扇。
卸下金属防护网下部的一颗固定螺丝取下防护网：
内部是环形光波加热管及金属风扇叶轮。由于这种炸锅是密闭类型，油烟在内壁及灯管上有一定沉积：
这是1200W的光波管，实在便是环形卤素灯管：
光波管引线之间是金属铠装的负温度系数电阻（室温27℃，阻值93.8KΩ），作为温度传感器：
既然拆开了，一并做做卫生吧。先用强力厨房油污清洁剂刷刷然后用抹布擦净：
干净了许多：
卸下加热器金属外罩的三颗固定螺丝，取下外罩：
取下外罩后，瞥见加热器铝盘后面有一隔热空间：
从这个角度看，隔热空间内安装有同轴风扇叶轮，将热量吹出，避免翻盖提手发烫，同时对翻盖提手内的电路板也起到气飘泊热浸染：
卸下翻盖提手上的八处固定螺丝：
分别取下转轴处圆盖板两端固定螺丝：
卸完所有的固定螺丝，才能将翻盖提手分离开，瞥见内部的电路板：
翻盖提手上盖安装的掌握电路板：
翻盖提手内安装的风扇电机及主电路板：
转轴处的微动开关（翻盖提手开闭时，触点断开或闭合）：
拆下立柱后背的盖板：
内部的爪极式永磁同步电动机是烤架旋转的驱动：
电机的轴上有光电开关，其旗子暗记用于掌握烤架连续转或单面转：
拆下底座盖板4颗固定螺丝，瞥见内部有一只微动开关，这只微动开关是检测不粘锅盘（滴油桶）放置位置用的
三、电路元件
风扇电机采取单相罩极式电机，220V、4W、转速2200r/min
在风机电机阁下，有一个温度保险固定在铁盘上，当电路发生温控故障时，起到末了割断电路的浸染。这个温度保险位置狭窄，不易改换，温度值未知：
卸下主电路板固定螺丝，取下主电路板，主电路板上元件功能区分布：
电路板上，RX1是10Ω 2W保险电阻，蓝色圆片RV1是压敏电阻，黄色MC1是安规电容：
IC3是小家电常用的非隔离电源管理芯片PN8123：
IC4是78L05，三端线性稳压器，为单片机供应5V稳压电源：
IC2是家电常用的单片机，型号S3F9454BZZ-DK94，下边黄色元件CY1是三脚8MHz陶瓷滤波器；IC1是大电流驱动阵列集成电路ULN2003AN,多用于单片机、智能仪表、PLC、数字量输出卡等掌握电路中，输出可达500mA/50V，可直接驱动继电器等负载，阁下玄色圆柱体BUZ是蜂鸣器。
12V直流继电器，型号JQC-3FF，触点负荷10A 277VAC，在翻盖提手开、闭时，卖力割断或接通光波加热管、风机、烤架旋转电机的电源：
下面是为1200W光波加热管供应驱动的双向可控硅，型号BTA16-600B（16A/600V）。由于事情电流大，发热量高，铝散热器体积较大：
在散热器阁下，有两只小功率双向可控硅，型号BT31（1A/600V ），分别是风机、烤架旋转电机的驱动器：
从提手上取下的掌握电路板：
电路板上的IC1是LED数码管驱动掌握集成电路，型号CT1642：
电路板上有三只LED（L1、L9、L12）受Q1（9014）驱动，别的LED受CT1642驱动：
四、电路事情事理及电路图
1、电路事理
根据电路板，绘出该空气炸锅的电路事理框图如下：
电路事情事理：插上电源，只有当滴油桶（锅盘）位置放置正常，其微动开关K接通，12V开关电源及5V稳压电源才能事情，掌握系统上电。程序自检，当温度、翻盖提手位置均正常，蜂鸣器发出长“滴”一声，接通继电器J，数码管显示“000”，为启动机器做好准备事情。然后，在掌握面板上设置烘烤程序，按下“启动”按键，机器开始事情。在烘烤期间，当温度达到设定值，单片机会发出停滞光波管加热指令；当温度低于设定值，单片机发出光波管加热指令，持续交替进行，直到韶光结束。在烘烤中途，若要将翻盖打开，给被烤食品刷刷油，可直接抬起翻盖提手，提手转轴处的微动开关断开，单片机得到断开旗子暗记后，发出断开继电器指令，光波加热管、风机、烤架旋转电机都将立即停滞运行，当翻盖复原后，又恢复原程序连续烘烤事情。电路中，数码管显示韶光，赤色LED显示设置的烘烤模式，绿色LED是事情指示灯。温度保险在机器发生超过最高限温故障或严重短路故障时，割断整机电源，待送修打消故障、改换新温度保险后才能规复正常事情。
2、电路图
对照实物，绘制电路图如下。分别是主电路板电路图、掌握板电路图。各元件参数标示在电路图上。可能有不完善之处，仅供大家维修时参考。
⑴电路主板电路图如下：

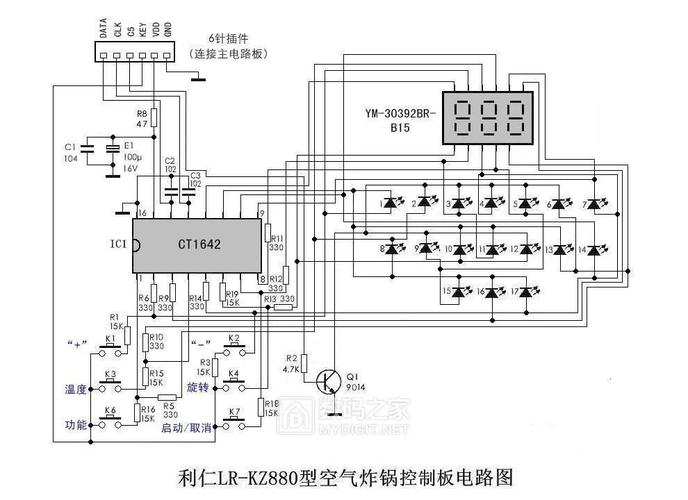

⑵掌握板电路图如下：
五、打消掌握面板无相应故障
1、故障缘故原由剖析及检讨
面板按键功能见下图：
结合电路图进行剖析。正常情形下，机器接通电源，通过自检，只有先按下“功能”键，选定烘烤程序后，再按下“启动”键，机器才能开始事情。面板按键无相应，首先应检讨“功能”键是否有问题！
在掌握电路板上，“功能”键的微动编号是K6。用万用表电阻档检测，按下，不通，有问题！
别的微动没有问题：
2、维修故障元件
将无水酒精滴入K6微动缝隙，反复按键（还须将电路板树立，让微动内部液体向下流），目的是洗濯微动内部的打仗面：
待酒精挥发后，再用表检测，按下，通了！
为了稳妥起见，把别的微动也一并处理一下。
将机器安装还原，通电试机，面板按键有相应，故障征象肃清：
烘烤办法设置完毕，按下“启动”按键，机器正常事情。不过，光芒比较强，看起来有些刺眼：
六、结束语
1、空气炸锅的实质是内部热气流循环的电烘箱。通过加热烘烤将食品内部的油逼出来（有些食品必须其余刷油），形成外焦内嫩的状态，须要充分节制机器特性和食品加工技能，才能做出美味适口食品。熟能生巧，多多实践就行。对付光波管加热，虽然直不雅观，个人认为光损耗和光污染也是一个存在的问题。
2、微动按钮故障是这类小家电的通病。紧张是海内厂家面对市场激烈竞争，为掌握生产本钱，不惜降落对品控的标准，结果便是产品不耐用。维修时，可以直奔关键电子元件，检测后改换。
