作为有名跨境电商品牌，Anker推出了不少USB PD快充配件，在移动电源领域，充电头网就有拆解过ANKER 13400mAh USB PD移动电源、Anker PowerCore Fusion PD超级充等产品。
近期Anker再次推出了一款10000mAh的USB PD快充移动电源，命名为Anker Powercore 10000PD。其内置21700电芯，主打小巧、轻便的卖点。除此之外，这款移动电源还支持18W双向快充功能，并带有一个USB-A输出接口及一个USB-C双向快充接口，可以同时知足两台设备的充电需求。目前充电头网已经拿到了这款产品，下面就为大家带来详细的内部拆解。
一、Anker Powercore 10000PD移动电源外不雅观
Anker Powercore 10000PD移动电源包装延续安克家族风格，白蓝基色，正面只有“ANKER”品牌Logo、小闪电标志、Charge Fast Live More字样，超级简洁。
包装背面印制有Anker Powercore 10000PD移动电源的干系参数以及ANKER产品的三大特点：3000万用户选择、领先的快充技能、18个月售后做事。
来看详细产品参数：
产品型号：A1235
产品尺寸：1145225mm
重量：192g
PD输入：5V/3A、9V/2A
PD输出：5V/3A、9V/2A
PIQ输出：5V/2A
总输出：5V/3A
电芯容量：10000mAh
额定容量：5500mAh（5V/3A）
锂电池能量：10000mAh 3.63V/36.3Wh
包装侧面只有“ANKER”品牌Logo和Charge Fast Live More字样。
打开纸盒，内部利用蓝色纸质托盘装着移动电源本体。
包装内共包含：移动电源本体、C to C数据线、解释书、保修卡、合格证、电子产品有害物质清单。
附带一条TPE材质USB-C to USB-C数据线，两端头为一体成型工艺，做工不错。
附送的网格收纳口袋，方便携带移动电源。
Anker Powercore 10000PD移动电源本体采取工程塑料材质，整体呈椭圆柱形，表面磨砂质感，磨砂颗粒眇小，手感细腻温和，不易沾惹指纹，同时防滑不易脱落。移动电源各面均为圆角，造型圆润，握持舒适，放在口袋中也不易划伤手机。
正面有斜45度线条格纹处理，中心凹印ANKER品牌LOGO。
移动电源的侧面拥有4颗电源指示灯跟一个电源按键，按键没有凸出。
Anker Powercore 10000PD移动电源共计两个接口，个中USB-C接口为双向PD接口，USB-A为纯输出接口，两接口处都凹印了接口协议，还丝印着接口的输出参数。
移动电源底面是产品信息参数及SN序号。
品名：PowerCore 10000 PD 移动电源
型号：A1235
电芯容量：10000mAh
锂电池能量：10000mAh 3.63V/36.3Wh
额定容量：5500mAh（5V/3A）
PD输入：5V/3A、9V/2A
PD输出：5V/3A、9V/2A
PIQ输出：5V/2A
总输出：5V/3A
中国制造
Anker Powercore 10000PD移动电源的厚度与一元硬币直径相称。
正面尺寸比较iPhone Xs小很多。
实际丈量Anker Powercore 10000PD移动电源重量约为196.1克。
Anker Powercore 10000PD移动电源有两个USB口，首先我们来看下USB-A接口的协议情形。利用ChargerLAB Power-Z KT001测试仪对移动电源USB-A口协议检测，测得支持Apple 2.4A协议。
下面我们来看看USB-C口协议情形，同样是利用ChargerLAB Power-Z KT001测试仪对其协议检测，测出USB-C为标准PD协议，并未支持其他常见的快充协议。
PDO报文显示，Anker Powercore 10000PD移动电源支持PD 3.0快充，除了具有标称的5V/3A，9V/2A输出电压外，还额外支持15V/1.25A。
利用Anker Powercore 10000PD移动电源充iPhone XS Max，电压8.90V，电流1.95A，功率17.32W，开启PD快充。
充iPad mini5，电压14.91V，电流1.19A，功率17.79W，开启PD快充。
充华为Mate 20 Pro，电压8.91V，电流1.74A，功率15.47W，开启PD快充。
充小米9，电压8.90V，电流1.89A，功率16.84W，开启PD快充。
充三星S10+，电压8.92V，电流1.63A，功率14.50W，开启PD快充。
二、Anker Powercore 10000PD移动电源拆解

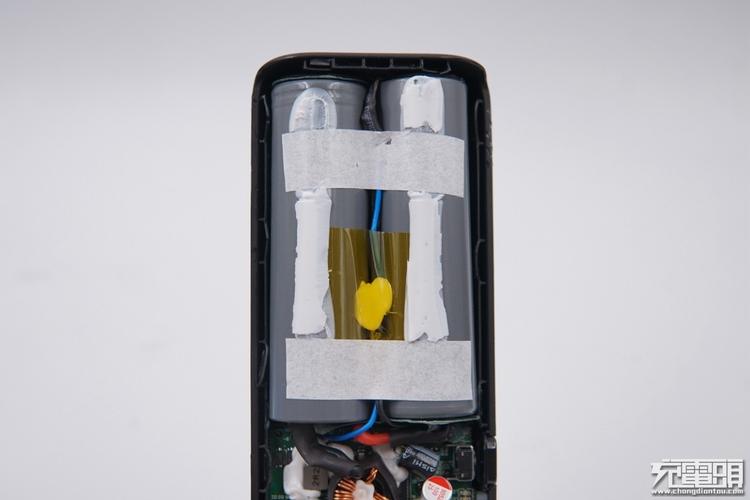

拆开移动电源，里面是两颗21700电池，组成10000mAh的容量，外不雅观看起来和我们常见的18650很不一样，比较细长。
电路板上面有两颗固态电容、一颗电解电容、一颗磁环电感以及贴片电感等元器件，空隙之间利用白胶固定。
导热胶下面是热敏电阻，用来检测电池温度。
采取LG 的21700电池，单节容量为5000mAh。
两节电池采取2串构造。
电路板背面有一颗单片机和一些小元件。
协议芯片以及和8205MOS管，还有检测输出电流的1206取样电阻，R039。右侧为HOLTEK合泰单片机，型号HT66F0185。
合泰HT66F0185先容资料。
赛威CW3002G协议识别芯片，卖力USB-A口APPLE2.4A协议的智能识别。充电头网理解到，ANKER 13400mAh USB PD移动电源同样也采取了该芯片。
HYCON锂电池保护IC，用于2串锂电池的保护。
电路板正面，布局很紧凑，两颗固态电容和两路电感，还有一颗电解电容，都打了胶水导热固定。
USB-A输出接口利用100μF 16V固态电容滤波。
USB-C输出接口一颗100μF 25V固态电容滤波。
AiSHi艾华电解电容，用于电池端滤波，16V 220μF。
大磁环电感用于USB-C口升降压，采取3线并绕，降落电阻，减少发热，并在表面有热缩套管。
2R2合金电感，用于5V输出。
在合金电感阁下是两颗锂电池保护管，采取并联的办法。
三颗二极管和LDO。
微盟LDO，型号ME6203。充电头网理解到，采取微盟ME6203的产品还有ANKER安克USB PD双口快充车充以及努比亚红魔10000mAh电竞移动电源。
微盟ME6203规格资料。
杰力科技 EMB09P03V VBUS开关管，耐压30V，导阻9.5mΩ。
杰力EMB09P03V详细资料。
两颗VBUS开关管对置，防止倒灌。电路板LED显示灯部分采取开槽处理，可以直接插入外壳对应的位置，避免漏光，显示更精准。
USB-C和A口座子之间有一颗芯片，磁环电感下面是移动电源主控芯片。
USB PD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。
赛普拉斯CYPD3171规格资料。充电头网理解到，采取赛普拉斯CYPD3171协议芯片的产品还有努比亚红魔10000mAh电竞移动电源、小米无线充电器（20W快充版）、华为快充无线充电器（CP85）等。
移动电源主控芯片，来自上海南芯半导体，型号SC8902A，这是一款内置开关MOS的同步降压掌握器，支持反向放电功能。集成度高，可简化了系统设计，并支持多串电池管理。大略一句话总结便是：效率高，功能多，保护全面。
南芯SC8902A详细规格资料。
激活/电量检测按键。
输出USB-A和USB-C接口都利用蓝色胶芯。
全部拆解完毕。
充电头网拆解总结
Anker Powercore 10000PD移动电源体小巧、轻便、易于携带，是目前充电头网编辑部最轻的10000mAh移动电源；产品外壳采取晒纹处理工艺，兼顾手感的同时，还不会刮伤手机等数码产品；USB PD 18W的输出功率兼顾了苹果、华为、小米、三星等主流品牌的快充手机，实用性强。
充电头网拆解创造，ANKER 10000mAh移动电源A1235内部采取了LG的21700电芯，两颗串联，减小产品的整体体积。同时内部还采取了上海南芯半导体的升降压掌握器SC8902A，该芯片内置开关管，集成度高，简化了PCB的设计，缩小PCB板的尺寸，进一步优化产品的体积。USB-A接口和USB-C接口的协议分别由赛微3002G和赛普拉斯CYPD3171掌握。全体产品用料均来自行业有名厂商，做工也属于上乘水准。
