TTL集成电路的紧张类型是晶体管 - 晶体管逻辑门，大多数TTL利用5V电源。

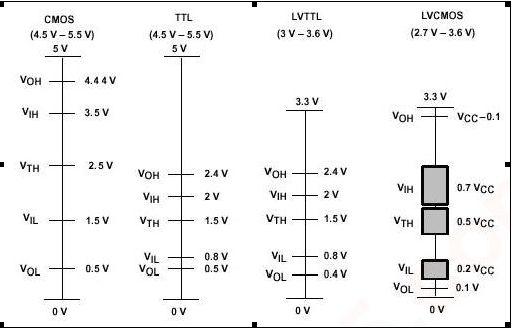

a.输出高电平Uoh并输出低电平Uol
Uoh≥2.4V，Uol≤0.4V
（图片来自网络侵删）
b.输入高电平和输入低电平
Uih≥2.0V，Uil≤0.8V
2、 CMOS电路
CMOS电路是一种具有大输入电阻且对滋扰旗子暗记非常敏感的电压掌握设备，因此不应打开未利用的输入，接地或电源。 CMOS电路的优点是它们具有宽的噪声容限和小的静态功耗。
a.输出高电平Uoh并输出低电平Uol
Uoh≈VCC，Uol≈GND
b.输入高电平Uoh并输入低电平Uol
Uih≥0.7VCC，Uil≤0.2VCC（VCC是电源电压，GND是地）
从上面可以看出：
在相同的5V电源电压下，COMS电路可以直接驱动TTL，由于CMOS输出高于2.0V，输出低电平小于0.8V;并且TTL电路不能直接驱动CMOS电路，TTL输出高。如果它大于2.4V，如果它介于2.4V和3.5V之间，则CMOS电路无法检测到高电平，低电平低于0.4V。因此，当TTL电路驱动COMS电路时，应添加上拉电阻。如果有不同的电压源，您也可以通过上述方法判断。
如果在电路中利用3.3V COMS电路来驱动5V CMOS电路，例如3.3V微掌握器来驱动74HC，有几种方法可以办理这个问题。最大略的是直接将74HC转换为74HCT（74系列输入）。输出如下图所示的芯片，由于3.3V CMOS可以直接驱动5V TTL电路;或添加电压转换芯片;有微掌握器的I / O端口设置为漏极开路，然后将电阻拉至5V，在这种情形下，应根据实际情形调度电阻的大小，以担保旗子暗记的上升沿韶光。
