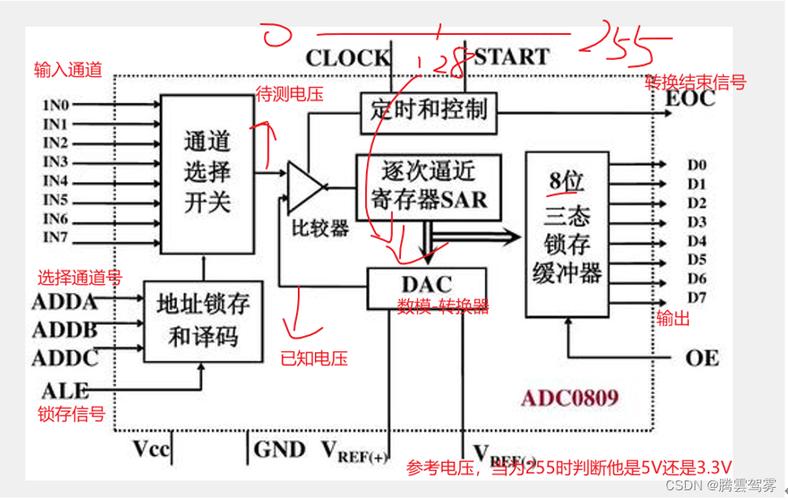

1、STM32F103中不敷100脚的芯片ADC参考电压在芯片内部接到Vadd管脚上，这个是无论如何都不能通过设置寄存器变动的。那么STM32内部有没有参考电压呢，答案是否定的，参考电压是没有的，参照倒是有一个1.2V的。说实话，一开始我也以为这个参照电压便是参考电压，但是随着学习的跟进，创造这个参照电压的浸染仅仅是可以”参照“而已，前面也讲了参考电压Vref已经接到Vadd上了，那么这个参照电压和Vref不是一回事了。只是用于改动你所读到的ADC值而已。举个例子吧：假设Vref=Vadd=3.3，在AD采集的时候要一次读取ADC通道的值和通道17即参照电压的值，假设此时读到的AD值为2000，读到通道17的值为1500。此时如果参照电压是准的，Vadd是颠簸的，那么Vref实际的值该当是40951.2/1500=3.27V，那么AD值2000对应的电压该当为2000/40953.27V=1.597V。这样大家就可以理解参照电压的浸染了，如果大家还不知足内部参照电压的精度的话，可以再开辟一个AD通道，外接外部基准电压芯片。
AD采集之后的打算办法与内部参照电压是相同的。
2、STM32F103ADC通道转换模式的问题：
STM32的ADC有单次转换和连续转换2种模式，这两种模式又可以选择是否结合扫描模式。
CONT=0，SCAN=0 单次转换模式(Single conversion mode)单次扫描1通道
CONT=1，SCAN=0 连续转换模式(Continuous conversion mode) 连续扫描1通道
CONT=0，SCAN=1 扫描转换模式(Scan mode)：所有ADC_SQR序列通道转换一次后停滞。（单次扫描组）
CONT=1，SCAN=1 扫描转换模式(Scan mode)：所有ADC_SQR序列通道转换一次后，再从第一个通道循环。连续扫描一组
须要把稳的是，如果你的转换序列当中有超过一个通道须要转换的话，那么必须要开启扫描模式，否则的话，始终只转换第一通道。
用ADC1，Regular通道的顺序为Ch0,Ch1,Ch2,Ch3，启动Scan模式
在单次转换模式下：
启动ADC1，则
1. 开始转换Ch0
2. 转换完成后自动开始转换Ch1
3. 转换完成后自动开始转换Ch2
4. 转换完成后自动开始转换Ch3
5. 转换完成后停滞，等待ADC的下一次启动。下一次ADC启动从第一步开始
在连续转换模式下：
启动ADC1，则
1. 开始转换Ch0
2. 转换完成后自动开始转换Ch1
3. 转换完成后自动开始转换Ch2
4. 转换完成后自动开始转换Ch3
5. 转换完成后回到第一步
如果没启动Sacn模式则上述过程中没有2、3、4这三个步骤
上述条件是Discontinuous模式没有启用。
关于这个扫描模式，其实让我纠结了好久，一开始，根据中文手册上的来。
对两个通道的规则通道进行采集，同时还不该用DMA。
中文手册对规则通道组扫描的先容
手册说了每一个规则通道转换完毕都置位EOC，那便是每转换一个通道都可以进中断喽，那这样的话，咱还用啥DMA啊，直接中断吧，好吧。就这么办，程序写好了，跟踪调试创造，中断虽然进了，但是只有第二组数据。为什么弗成呢，手册中讲的好好的，怎么就弗成了呢，带着这个疑问，楼主开始了探索之旅
首先连续不用DMA，在主函数中采取以下语句读取ADC数据。
while (1)
{
if((ADC1->SR)&0x02)//读取判断EOC位
{
adcx = ADC_GetConversionValue(ADC1); //返回最近一次ADC1规则组的转换结果
Filter_Table[ Filter_Tab_Count++ ] = adcx;
}
}
还是只有末了一组数据。好吧，那这样好了：
while (1)
{
adcx = ADC_GetConversionValue(ADC1); //返回最近一次ADC1规则组的转换结果
Filter_Table[ Filter_Tab_Count++ ] = adcx;
}
终于凑效了，可以在跟踪的时候，在不同韶光停下的时候读到第一组和第二组数据了，这是为什么呢，这解释第一通道也是在转换的，只是在转换完毕的时候没有置位EOC罢了，当然也就不能触发ADC中断了。
看来又被手册忽悠了，多个通道用中断的办法是弗成的。
PS：手册中的一个规则通道该当指的是一个规则通道组。
扫描模式
好吧，那启用DMA好了，那么问题来了，手册扫描模式中讲到，EOC置位后DMA才来搬运数据，那么岂不是要丢好多数据！
当然中文手册也讲了，以英文手册为准，既然有疑问，翻开英文手册再次确认。
英文手册的扫描模式
正如上图英文手册所述，在ADC_DR寄存器每次更新后，DMA才会搬运数据。
总结：ADC在采取规则通道组采集的时候必须启用扫描模式，并且启用DMA传输支持。
