在第一篇里老树开新花，我的NAS主机终于用起来丝丝顺滑了。至于大家所关心的功耗，带9个硬盘，开机128瓦旁边；多余硬盘待机，开启各种下载的状态下是89瓦。
i7 NAS的功耗
是否乐意为了性能多出这些钱，是大家自己考虑的事情。如果须要进一步降落功耗，可以利用低功耗的U。序言话说刚过完年，忍不住又开始了折腾。为啥，硬盘里的内容又增加了，玩音响的为了追求那么点声音和画面的提升，所有的片源必须是原盘。于是，添硬盘呗。却创造无论是主板上的接口，还是机箱内部的空间，都开始有无法承受的迹象。
30TB的RAID 5阵列，外置希捷8TB X 3
小烧不像有些朋友，喜好把存好的电影的硬盘一个个用塑料盒子装起来，贴上标签，要看的时候再插上。小烧喜好所有存放的电影都在线，可以随时找到并播放。而且最好所有的电影都放在一个盘符下，能一下子浏览全貌。说到底，这个不良癖好是须要硬件来支持的。这不，除了内置的硬盘之外，还有外置的USB硬盘希捷8TB X 32个睿品是带USB HUB的，比较实用的功能，在USB 3.0接口不敷的时候可以将别的的USB外置硬盘插在上面。
以及买了一年之久的优胜者外置硬盘柜，这个柜子是硬件支持RAID的，过了春节不知为何涨价了。小烧目前的配置是HGST 的8TB氦气硬盘 X 5组RAID 5.
当然，硬盘的实际成交价格并没有那么贵，小烧是在淘宝买的。
恰好碰着成色不错的拆机盘，一下子入了5块，一股脑儿塞进机器，组了RAID 5。当然，现在HGST的盘都打上了西数的标，统一了品牌。
这个外置的USB 3.0的硬盘柜利用上也没有什么不便，唯一最大的缺陷便是RAID 5状态下的写入速率比较低，一样平常会坚持在30-40M旁边，远远低于USB 3.0以及硬盘自身传输速率的极限。
小烧判断还是由于RAID 5情形下，硬盘柜自带的RAID芯片性能不敷引起的。读取的时候没有这个情形，速率正常。顺便提一下，组完RAID 5之后，所有的读写数据都是5个硬盘一起完成的，因此耗电和损耗都是X 5。这么大容量的阵列，就凭里面的那个小芯片，估计万一坏了硬盘重修所要花费的韶光…切实其实无法想象。
这里小烧还是要提一下，目前民用支持RAID 5的设备非常多。但是RAID 5对付普通用户来说的担保数据安全的意义并不大，有时会起到反浸染。RAID 5的初衷是为做事器供应大吞吐量和一定的冗余量，在一个硬盘破坏的情形下不至于做事器全体下线。而且做事器硬盘是定时全部更换的。这个技能放到民用上，常常听到有人的RAID 5阵列坏了一个硬盘，添加新硬盘后重修阵列，结果又坏了一块硬盘，导致全体阵列中的数据全部丢失。当然了，如果有钱购买顶级的设备和高可靠性硬盘，自己在家中组RAID 5依然是可行的。
照理说组了RAID 5的存储之后，本该当安心的心中却充满了焦虑，到底是图啥呢。民用设备上组RAID的意义何在？因此，在这个优胜者外置硬盘柜早已塞满了的本日，小烧早已又换了一种集中存储影片的办法，那便是用StableBit Drivepool这个软件，将一个个单独的硬盘合成一全体大硬盘利用。
StableBit DrivePool界面
比较windows自带的跨区卷，这个软件的上风便是可以随时添加或者删除硬盘。单个硬盘的内容也可以单独挂载在别的机器中读出。纵然坏了一个硬盘，也不影响别的硬盘的数据。
至于数据冗余和安全，小烧经由取舍之后已经放弃。电影随时可以下载，主要数据也就那么几个TB，两块8TB的氦气盘组RAID 1保存足矣。别的的所有硬盘，都给我到碗里来，组成一个大池子存放高清影片吧。
既然需求已经明确了：
1.探求只管即便多盘位的，支持SAS和SATA两种硬盘接口；
2.支持硬盘快速拔插；
3.能够合营目前的NAS机器作为外接盘位利用；
4.RAID功能可选，非必要。
那就开始吧。
DIY 24盘位硬盘柜的硬件选择：
USB硬盘柜
首先淘汰了那些外置的USB硬盘柜。价格贵，一样平常5盘位支持RAID 的在800旁边的价格，像上面提高的优胜者3359R，比较贵的ORICO乃至到了 2000以上的价格。
看到这个价格小烧只能呵呵了。2000多元已经能组一个很不错的6盘位NAS了，凭什么要来买这个RAID性能羸弱的东西。你这个小小的外置USB硬盘阵列柜何德何能，难道里面用的是金X吗？ 但不可否认的是这样的产品买来即插即用，适宜于
一样平常不支持RAID的5盘位外置普通USB硬盘柜，价格可能在600旁边，能选到颜值不错的产品。
这类产品一旦到了8盘位，价格就有些变得让人看不懂。比如
把稳纵然卖到1800多的价格，你也只有8个盘位，对付小烧这类须要大量存储盘位的用户来说，实在不算是友好。
其次，对付这个类型的产品，最让人担心的是电源的问题。这类密封外壳被动散热的外置AC-DC变压器，稳定性始终让民气惊肉跳，特殊是对付有可能24小时不间断运行的硬盘来说，电压不稳定的后果便是硬盘破坏。
常见电源
相信大多数的外置USB硬盘笼，都是用的这类电源。无风扇的被动散热设计，注定不适宜永劫光持续运行。
存储做事器机箱
实在对付民用大规模的存储来说，退役的存储做事器机箱是一个很不错的选择。
24盘位机箱
不到千元的价格，就能买到一个带24盘位，带热拔插背板和硬盘笼的的极其踏实的机箱。这样的机箱，配上一块可靠的做事器主板，再加上双冗余电源，绝对是家庭存储的利器。
可惜这样一台机箱的体积，噪音，以及DIY的难度会把大多数人挡在门外。而且本日的主题是如何利用现有的做事器，进行存储扩展。因此关于这一类产品就不展开了，有机会单独写一篇。本日的主角 - 12盘位硬盘笼背板注：以下所提到的产品，如非特殊解释，均为二手做事器拆机。
逛淘宝的时候无意中创造了这个，虽然尺寸无法放入现有的机箱（长宽高=48120584mm），但是看上去是一个不错的外置存储扩展装置。而且价格十分的实惠，只要100元，12盘位哦，比那些5盘位的不知道强到哪里去。虽然配齐所有的拔插硬盘位要其余加上120元，
图片打码是为了隐去联系办法
但是这220元的本钱，换来一个12盘位的热拔插扩展笼子，而且是带有扩展接口背板哦，只需一根数据线线即可支持12个硬盘。下面进入进入围着这个笼子选定配件的环节。首先画一个这个别系的拓扑图，让大家更随意马虎理解这个12硬盘位扩展笼是怎么连接运作的。
系统图遍及一下HBA卡的观点，从字面上理解便是“主机总线适配器(Host BusAdapter , HBA)”。HBA卡有很多种，这次用到的HBA卡是用来扩展做事器的硬盘接口的。
这块HPH220 LSI 9205-8i 是一块最多支持1024个SAS/SATA设备的（你没看错，是1000多个），你只要有足够的接口扩展卡以及盘位，就可以连接1000个以上的硬盘哦。
不同于普通的SATA扩展卡，这块卡虽然物理上只能直接连接8块硬盘，但是只要有接口扩展卡，就能险些无限扩展连接能力。这次这个硬盘笼就带有这样一块支持接口扩展的背板。因此12盘位的硬盘笼根本无需12条数据线，只需一根SFF8087的数据线就能使12个硬盘正常事情，是不是以为很神奇？
普通的PCIE- SATA扩展卡的接口都是所见即所得，SATA口有几个，就只能接几个硬盘。这便是普通家用与做事器产品的差异。比如下边的西霸，它物理上有8个SATA口，而且只能连8个硬盘
在安装之前还须要办理一个问题 – 上篇文章先容的广达做事器主板上只有一条PCIE X16扩展槽。这也是我对这块C602做事器主板最不满意的一点（也是卖的便宜的缘故原由？）。这条插槽目前已经插了一块USB 3.0的扩展卡，怎么才能再插上一块HBA卡呢？
这就要用到主板的PCIE槽拆分功能了。可能许多K友不太清楚，实在主板上最长的那条PCIE x 16的槽是可以拆分的，至于以什么形式拆分，主板BIOS里可以设置，一样平常是自动拆分成8+8，而无需任何设置。而这种拆分在做事器中是常常用到的。因此，只要一块做事器利用的PCIE一分二卡就可以实现。在淘宝上找了一块号称是DELL的拆机卡，只需10元。
10元10元，只要十元但是，插了这块卡依然会有问题，由于机箱的槽位都是与主板垂直的。于是乎只能用上PCIE延长线，将这块卡放平。
这个时候，就须要半高卡了。
由于原来的USB 3.0转接卡是四口全高的。
于是乎，就又找了一块半高的PCIE 转 USB 3.0卡。又是西霸家的，彷佛4口半高USB 3.0扩展卡其他家没有看到。
但是转念一想，其实用不着那么多的USB口，希捷的外置硬盘盒是自带USB 3.0 HUB功能的，还是找一块支持USB 3.1和C口的扩展卡吧。毕竟C口是趋势，而且USB 3.1的速率要比USB 3.0快上一倍达到10G。
于是有了这个家伙。查一下用的ASM1142芯片确实是支持USB 3.1 10G的。该当算是性价比最高的USB 3.1扩展卡了吧。把稳许多淘宝上标称支持USB 3.1的是虚标，要问清楚用的是什么芯片，芯片不支持USB 3.1的就没法达到10G的速率。
至于HBA卡，基本为做事器设计的都是半高的，只要购买的时候备注须要半高挡板就行。
半高与全高挡板
这次HBA卡的选择，也出了一些小插曲。原来选的 HP H220 LSI9205-8i，结果插上购买的硬盘之后创造无法辨认6TB的硬盘（后来发觉并不是这张HBA卡的问题），以是只能寄回，换了一块H200的阵列卡。
反正价格一样，把稳这个硬件RAID，速率和稳定性不是软件RAID能比拟的。不过也无所谓啦。反正我不用RAID功能，只要能扩展出足够多的硬盘接口就行。于是乎又折腾了一把，把这块DELL 的H200卡的固件刷成最新的P20版本的LSI 9211-8i IT模式。但是悲催的是，末了创造是这个型号的硬盘笼子不支持6TB硬盘，只能退货其余探求得当的型号。折腾啊
淘宝上常见的12盘位硬盘笼背板比较
既然说到了硬盘笼子的兼容问题，小烧就把这次DIY中碰着的3种不同的笼子做一个总结。以便大家今后万一须要的时候供参考。
第一种12盘位硬盘笼
第一种：背板上两个10Pin供电口离开很远。带有2个MINI SAS 8087口。这种笼子只需插一个10pin供电口和一根 8087线即可利用。但是悲催的是经测试无法支持6TB硬盘，3TB可用。因此： 不推举。
第二种12盘位硬盘笼
第二种： 背板上的两个10Pin供电口成高下支配，带有1个MINI SAS 8087口。须要同时插2个10Pin供电才能正常事情。经测试可支持6TB，8TB大硬盘。缺陷是背板指示灯在硬盘通电时并不会常亮（读写时亮灯），因此你很难知道硬盘位里到有没有硬盘在事情。也是目前小烧的选择。
第三种12盘位硬盘笼
第三种：背板的电源口是2个CPU的8Pin，成色常日较新。但是这个8 PIN口与普通CPU的8 PIN定义并不相同，因此普通电源上的CPU 8 PIN口是无法利用的。常日淘宝卖货的建议与HP的做事器主板一同利用。而且这款硬盘笼的硬盘架子也与前两种不同。因此：不推举还有一个共同点便是它们的尺寸基本都一样，由于实在它们便是这类2U做事器机箱的前半截，以是尺寸非常标准。这也为DIY供应了很好的便利性。因此：本次DIY采取了2个12盘位硬盘笼子叠加的办法，实现24盘位的扩展。
2U做事器
电源选择这么多的盘位，从做事器原有的电源引出供电线显然不太现实（原来的机器内部就有10个以上的硬盘）。因此，为这个机器单独配一个稳定的电源是必要，毕竟要支持最多24个硬盘。把稳，只支持12V输出的外置AC-DC变压器是不支持这个硬盘笼的，缘故原由很大略：没有5V供电。任何ATX电源，只要知足以下两个条件，均可作为这款硬盘笼的供电利用：
1. 5V供电知足大约18A。把稳3.5寸硬盘都是须要5V供电的，一样平常0.4-0.9安不等，比如下图的东芝 12TB就须要0.7安的5V电流。
粗略算一下，24个硬盘大约须要18A旁边的5V电流。至于12V电流，放心，现有ATX电源绝对供应充足，无需太担心。唯一须要把稳的便是不要把24个硬盘的12V供电都放在一起上（多路12V的电源需把稳，单路12V请忽略）。
2. 须要有图中的10pin电源供电。硬盘背板的供电通过2个10pin接口，如下：
10Pin供电口
本次DIY须要电源至少有4个10pin的电源接口，因此须要通过DIY或者定制的办法获取2个10pin一转二的转接线。鉴于目前利用10pin的设备并不常见，以是大部分人乃至不知道如何去淘宝探求这样的接口。这里遍及一下知识：这个东西名叫5557（公头）/5559（母头）4.2mm间距连接器。定制或者购买的时候选择须要的pin数即可。
把稳这个硬盘背板须要的10pin供电的定义如下：
硬盘笼背板10pin供电定义
黄色的是12V，赤色的是5V，玄色的是地线。鉴于须要至少2个10pin供电（这是最方便的形式，也可以从大4pin口转），这次用了店家推举的这个750W的HP做事器冗余电源 + 电源笼。
画面是这样的。
做事器冗余电源+电源笼
为什么要搞得那么繁芜，实在小烧也不想这样的。缘故原由便是一样平常做事器的热拔插冗余电源的输出口是这样的：
冗余电源的输出口
要把这个输出转为常见可用的24pin 显卡6pin，大4pin就必须经由这个电源笼子。因此，笼子上也是有输出参数的。
这个电源笼上最大输出电流 5V - 18A，12V - 62.5A。完备能知足24硬盘全力运行的须要。
如果有须要的话，完备可以插上两个相同的电源，做一下冗余。再配上一个UPS（不间断电源），担保在任何条件下，绝对不会掉电。
顺便说一下ATX电源在独立无开关的条件下如何保持开机。只需找一根电线短接24pin中的绿色PS-ON与任意的玄色地线即可。
这样只需掌握电源的通断即可让ATX电源开始运作或者停机。
装机：
说是组装硬盘笼，实在花费的韶光和精力并不亚于diy一台主机。为什么？大家看下去就知道了。
第一款硬盘笼背后有两个SFF口，已被证明无法利用6TB硬盘，淘汰！
插上HBA卡，引出SFF8087线，接上硬盘笼背后的接口。开始试运行。
开机顺利认出硬盘。进入系统后，关闭硬盘笼电源，随机选取几个硬盘位置，插入后再通电，都能够顺利认出硬盘。解释硬盘笼与HBA卡都正常运行。
重修散热风道
接下来便是给硬盘笼和这个电源安一个家了。大略来说便是做一个箱体，将这些东西统统装入。好处有2：
1. 重中之重 - 散热。常见2U做事器的散热是靠着风道，前面进风，后面出风。
做事器散热风道
这个硬盘笼子原来便是做事器配件，因此，必须要有风扇在后面抽风，让冷空气从前方进入，带走硬盘的热量，这样才能担保永劫光的稳定运行。高温对付任何的电子产品都是最大的杀手。但是这个硬盘笼子的开放式的构造，如果不是在后方直接贴着安装风扇，是险些没有效果的。因此，diy一个箱体，重修散热风道是一件必须的事情。
2. 把这些乱七八糟的电源，线材固定到一个箱体中，不但看起来更清爽，易于搬运。更主要的是提高了整体可靠性，不会误操作让全体系统失落效。
DIY硬盘柜箱体
DIY箱体选用了最常见的材料 - MDF中密度板。 切割方便，同等性好，拼接方便，最最最主要的是，支持各种DIY的想法。
确定了尺寸之后，开始切割板材。
有导轨的话，合营电圆锯，轻轻松松切下得当的尺寸。精度掌握在1毫米足矣。
圆锯并不须要太高等的，切割的精度在于是否有一个好的事情台和导轨。
这里用的是吴新升降导轨。板子切割完毕之后，先把底板和侧板组装起来。用的是钉枪+免钉胶。上胶之后用钉枪固定，立即就可以利用了。十分适宜须要立即见效果的箱体DIY。
东成的气钉枪，十分好用。

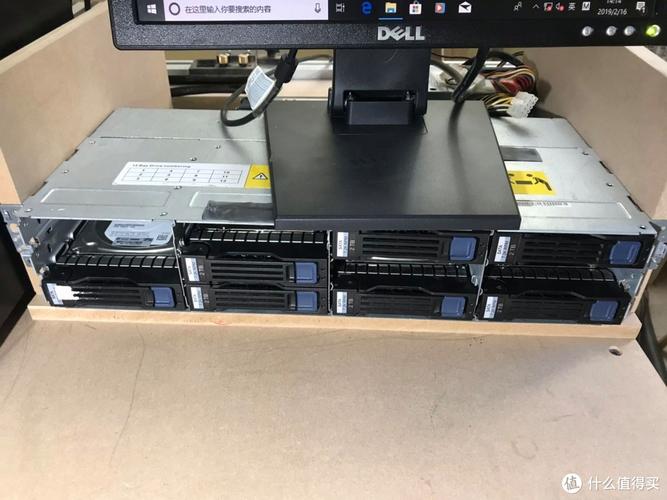

侧板装起来之后，把硬盘笼装入试试看。严丝合缝，不错不错。
在安装上板和后面板之前，先把里面的电源位置固定一下。全体过程只用了3长2短两颗螺丝。木板的上风。
这里再安利一下威克士的这个小螺丝刀，虽然扭力较小干不了粗活。但是用来拧个把螺丝足够了。再加上可伸长的设计以及手枪式的造型，最适宜这种小空间发挥。这里博世GSB180空有一身身手，却无法使出。
博世的这个事情灯一贯是DIY和装机的好帮手，好的光芒可以减少缺点和提高效率。如果有博世18V系列的工具，相信会配有电池。那么这样一个不带电池的事情灯也花不了多少钱。
博世GLI180事情灯
后面板是须要DIY一下的，由于后面会挂上散热风扇。如果手中有现成的12CM扇子可以考虑直策应用，开孔按照12CM的大小来开。不推举普通的8CM风扇，缘故原由很大略，风量太小，未必能压住24个硬盘的热量。但是小烧手中恰好有2只8CM的做事器暴力风扇，恰好可以装上试试看。
开孔
12CM以及以上的开孔，还是推举利用电木铣，用这种开孔器真是又累效率又低，还有一定的危险性。
小烧开30CM的大孔用的便是东成的电木铣。
风扇利用干壁钉直接固定，不费事对穿螺丝孔了。
这里有个全速运行的小视频。这风量，绝对吹的面瘫
https://player.youku.com/embed/XNDA2ODAzNjk0NA==?client_id=135733115d8d2ef5&_time=0
这个时候须要一个风扇调速器来合营利用了，调节到一个风量和噪音平衡的水平。
单接口支持最大2A电流，符合哀求
后面板做成可打开的，方便掩护，须要的材料有铰链，以及一个小五金件，其余，密封胶条也须要，任何一丝风对付前面的硬盘都是主要的。
外置抽风式的风扇，看上去有没有充满着工业的美感（实在式内部的空间留小了），如果用较薄的风扇或者加长一些箱体，可以把这些都放到机箱内部去。
作为一个机箱，没有脚怎么行，在一台老的NAD VCD机器下拆下4个脚，用螺丝装在底板上，嗯，有些象样了。
箱体垫脚最
后来看看完成后的前部图，两个12盘位叠在一起是不是很暴力美学呢？ 数一数： 4 x 6 = 24个可以插硬盘的地方。现在看起来，什么4盘位，8盘位群晖，在容量至上的追求者面前，都是浮云。
（请忽略硬盘笼表面的容量标签）
顺便自曝一下这个存储小怪兽的三围尺寸：48厘米（宽） x 21厘米（高）x 40厘米（深）。比一个常见的卧式机箱要小一些。重量的话，恐怕要等装满24个硬盘之后才能下定论，总之不轻。
一点一点加硬盘吧，恐怕一下子是没法喂饱24个嗷嗷待哺的硬盘位的。
机箱内部的安装：
接下来说一下现有机箱内部的安装。前面说到要用到半高卡和PCI-E的延长线，以及PCIE拆分卡。延长线用的是最便宜的即可。
至于为什么要用半高卡，请看下图。
机箱内部用的E-ATX主板已经将扩展槽位置全部占满，因此延长线和扩展板只能堆在主板上方，这个时候只有半高卡才能勉强固定。没办法，谁让选择了这块主板呢，既然用了就要费尽心机折腾，不能始乱终弃。
全部弄完之后，进入系统看一下，嗯，暂时够折腾了个一年半载的。
目前NAS中的一个逻辑分区
感想：很多人瞥见用二手做事器配件的DIY就会称呼之为“垃圾佬”，暂且不论在他们心中这个词到底是褒义还是贬义。至少在diyer的心里，对付能够用最少的花费和风险，折腾出自己须要的东西，会有一种油然而生的造诣感（实在便是没钱，哈哈哈哈）。
这次折腾，个中有一很大一部分精力花在了对付那块主板的潜力挖掘上。实在很多人以为，这块主板干脆换了得了，找一块插槽多些的。小烧是这么想的：既然当初选择了它，就该当不离不弃（榨干它的全部）。
这个24盘位的独立硬盘柜，可以作为任何一台能够安装HBA扩展卡的电脑的扩展存储利用，是一个相对独立的系统。
这样的一套系统，能够大大降落大容量存储的本钱。包括硬盘柜本钱（实在这是小钱），以及硬盘的购买本钱（大头）。为什么这这么说？ 不同于常见的存储扩展只能支持SATA硬盘，这套系统是可以同时支持SATA和SAS硬盘的，SAS硬盘的选择面更广一些，也时常会有大船靠岸（你懂的）。相对付SATA硬盘，SAS企业级硬盘的可靠性相对要高，对付数据安全更有保障。
更多的盘位，也有助于建立更安全更高等的RAID系统（虽然小烧对付RAID并不是十分感冒）。今时今日，无论是硬件RAID还是软件RAID，都有高性能的选择，而且选择面非常广。
进一步缩减组建本钱以及改进之处：
1. 选用价格更低的PCIE 硬盘扩展卡。淘宝上许多20-40元一块的支持SAS 6G的扩展卡都可以一试。小烧这次韶光有限，无法把这些卡逐一考试测验。而是直接选择了比较大牌的LSI芯片系列，一是网上刷卡教程比较好找，二是比较详细LSI的实力和稳定性。 如果能选到得当的这个价位的卡，那么在硬盘扩展卡这一项就可以省下100元以上。
2. 可以考虑增加一块支持RAID功能的HBA卡，进一步提高全体存储系统的性能和安全性。当然，这张卡可以选择支持RAID 50以及60的，谁让我们盘位多呢。
不同的RAID形式比较表，来自维基百科
3. 这次利用的HBA卡的扩展接口在机箱内部。可以考虑接口外露的扩展卡，这样拔插会更方便（但是这样的线材彷佛不便宜，由于需求量较少）。比如下图中的（图片来自淘宝）：
4. 考虑为主机和硬盘柜添加专门的UPS（不间断电源），确保任何情形下都不会溘然掉电。本次DIY24盘位硬盘柜花费：硬盘柜本体： 220 X 2（硬盘背板+热拔插笼） + 100（电源+线）+40（风扇+调速器）+50（箱体DIY材料） = 630元其他材料费： 150元（硬盘HBA卡，有缩减本钱空间），22.8元(PCIE延长线)末了祝大家盘中的数据越来越多，数据安全性越来越高。
