高集成
ATS3085、ATS3085C 芯片基于 MCU+DSP 的双核异构的架构，并加入图形加速引擎、Sensorhub 模块、蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器、屏和传感器外设接口模块等，为智好手表量身打造。单颗芯片实现驱动显示屏，运走运动康健算法，蓝牙通话，本地解码，蓝牙推歌到 TWS 耳机等功能。
低功耗两款芯片在担保性能的同时，大大降落功耗。MCU 的功耗 16uA / Mhz @3.8V，BR 保持连接功耗 < 100μA @500ms，BLE 保持连接功耗 < 70μA @500ms，BR 和 BLE 保持双连接功耗 < 150μA @500ms。
芯片内置 2D GPU，支持区域的混叠 Blending 加速 ，区域添补 Fill 和拷贝 Copy 加速 ，文本 A4 和 A8 绘制加速，支持滑动的时候半透效果 (全体 layer Alpha)，同时可以直接访问 DDR OPI PSRAM，不须要中间环节导数据。

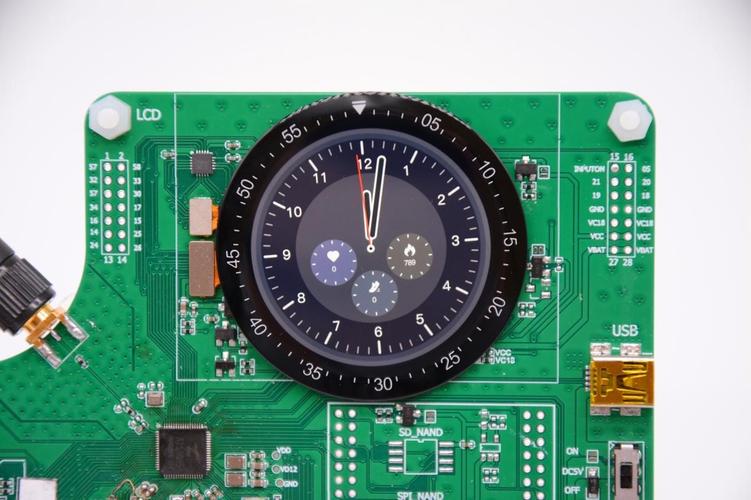

（图片来自网络侵删）
据IT之家理解，这些硬件设计技能可以让腕表的 UI 界面最高达到 466466 @60Hz 刷新率。
以下为详细参数：
