IC老兵见告你，如何有效办理芯片设计过程中的跨时钟域问题

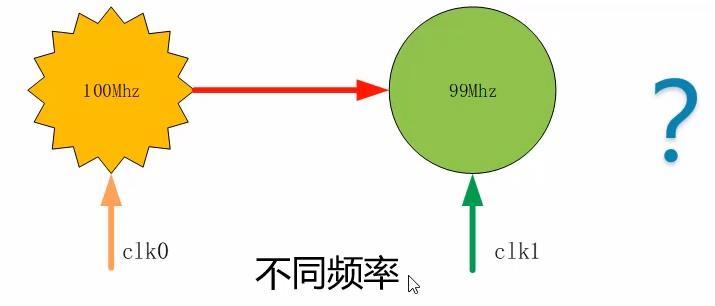

跨时钟域的问题，其根源就在于电子器件的建立韶光（setup time）和保持韶光（hold time），旗子暗记的数值须要在建立韶光内达到稳态，同时须要坚持稳定状态到保持韶光结束。
否则，就会涌现亚稳态，也便是输出旗子暗记的不愿定性，造成芯片功能失落效。
MTBF，也便是故障均匀间隔韶光，意思便是说，电子器件的故障时不可避免的，我们能做的便是增加这个韶光间隔，降落器件的故障率。

IC老兵见告你，如何有效办理芯片设计过程中的跨时钟域问题

那么，如何办理跨时钟的问题呢，或者换句话说，如果涌现了这种由于跨时钟域所造成的亚稳态，我们该当如何肃清呢？那就须要增加同步器，也便是Synchronizer，用同步器把这种亚稳态给“和谐”掉。
常日意义下，有很多种同步器，不同的同步器其对旗子暗记的传播带来的延迟不同，图中所示为Altera公司所提出的“二倍时钟”的两级同步器，可以在单个别系时钟周期内就办理掉亚稳态问题，弊端便是须要将时钟二分频。

IC老兵见告你，如何有效办理芯片设计过程中的跨时钟域问题

那么，作为一个通信IC的老兵，我这里给大家供应一些进行跨时钟芯片设计的建媾和履历。

借用同步器。
这是必须的。

用快速的触发器，这与MTBF有关。

利用分外定制的期间，同样与MTBF有关。

采取多级同步器。

降落采样频率，这也是不得已而为之的。

有什么问题可以与我取得联系，跟帖回答与我互动。
