RENISHAW雷尼绍双读数头系统应用分享_误差_读数

如下打算过程引用自雷尼绍官方文件（L-9517-4532-02-A）

在直径为D（单位mm）的圆环上，弧长e(单位um)对应的角度值ϕ(单位arc senconds)

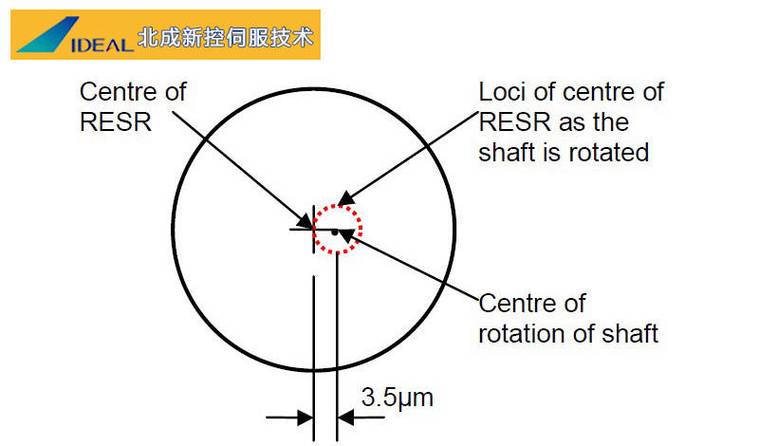

举例如下：如果209mm直径的圆光栅在安装的时候涌现了3.5um的偏差，将对系统造成412.5x3.5/209约即是±7arcsencond的系统偏差，不过这个偏幸偏差是一个可重复的偏差，因此可以进行补偿。

补偿的办法除了对机器安装的调度，掌握器增加补偿程序外，还有一种直接的方法便是在同一旋转标尺上利用两个径向相对的读数头。
两个读头的利用可以有效的肃清偏幸偏差，还可以肃清所有“奇数”偏差谐波，如三叶性（每转3圈的偏差分量）。
然而，并不是所有的偏差谐波都可以通过利用两个读头来肃清。
椭圆度（每转2次分量）和拟圆度（每旋转4次分量）不能进行补偿。

以增量光栅为例，双读数径向对装，两个读数头旗子暗记在掌握器内组合。
一种方法是通过将正交计数加在一起利用，这样可以使圆光栅的表不雅观分辨率增加一倍。
其余一种便是把两个数据在软件中进行组合，可以通过建模担保输出角度始终在0°到360°范围内：

RENISHAW雷尼绍也有专门针对该方案的双读数头Dsi接口，匹配TONIC读数头系统将两路读数头旗子暗记组合成一起对掌握端输出数据：
