上图是最基本的RS485电路,R/D为低电平时，发送禁止，吸收有效，R/D为高电平时，则发送有效，吸收截止。上拉电阻R7和下拉电阻R8，用于担保无连接的SP485R芯片处于空闲状态，供应网络失落效保护，提高RS485节点与网络的可靠性，R7，R8，R9这三个电阻，须要根据实际运用改变大小，特殊是利用120欧或更小的终端电阻时，R9就不须要了，此时R7，R8利用680欧电阻。正常情形下，一样平常R7=R8=4.7K，R9不要。
图中钳位于6.8V的管V4，V5，V6，都是为了保护RS485总线的，避免受外界滋扰，也可以选择集成的总线保护原件。其余图中的L1，L2，C1，C2为可选安装原件，用于提高电路的EMI性能.
2、带隔离的RS485电路
根本事理与基本电路的事理相似。利用DC-DC器件可以产生1组与微处理器电路完备隔离的电源输出，用于向RS485收发器供应+5V电源。电路中的光耦器件速率会影响RS485电路的通信速率。上图中选用了NEC的光耦PS2501，受其影响，该电路的通讯速率掌握在19200bps下。

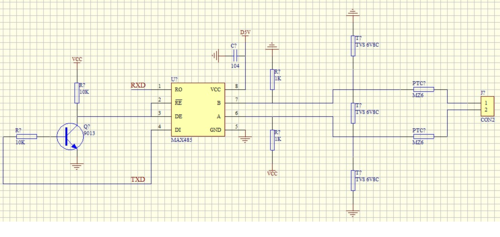

3、自动切换电路
上图中，TX,RX引脚均须要上拉电阻，这一点特殊主要。
吸收：默认没有数据时，TX为高电平，三极管导通，RE为低电平使能，RO收数据有效，MAX485为吸收态。
发送：发送数据1时，TX为高电平时，三极管导通，DE为低电平，此时收发器处于吸收状态，驱动器就变成了高阻态，也便是发送端与A\B断开了，此时A\B之间的电压就取决于A\B的高下拉电阻了，A为高电平、B为低电平，也就成为了逻辑1了。
发送数据0时，TX为低电平，三极管截止，DE为高电平，驱动器使能，此时恰好DI是接地的，也便是低电平，驱动器也就会驱动输出B为1，A为0，也便是所谓的逻辑0了。
理解自收发的浸染，关键是要理解RE和DE的浸染，尤其是DE为0时，驱动器与A\B之间便是高阻态，也便是断开状态，而且A\B都要有高下拉电阻。然后就有了逻辑0-1之间的切换了。以是很奥妙，但是这里也有一个很明显的bug，也便是只适用于“半双工”，如果是全双工，就弗成了，由于TX为1时，吸收使能，此时从机如果回答数据，那么也就乱了。
基本事理理解了，除了利用三极管实现，还可以利用施密特触发器，也便是所谓的“非”门，来显现，如下图所示：
基本事理与三极管相同，TX为1时，经由施密特触发器进行“非”运算，DE为0，则吸收使能，驱动器呈高阻态，此时A\B的电平便是高下拉电阻的电平，也便是逻辑1。TX为0时，DE为1，发送使能，由于DI接地，也便是0，A\B输出也是0.
