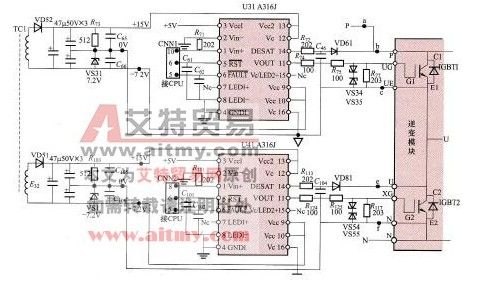

某品牌11kW变频器的驱动电路如图所示，它采取了A4504光耦合器和 MC33153P驱动芯片共同组成的驱动电路。MC33153P的电路功能同PC929相仿，但输人、输出电路不隔离，故采取前级光耦合器A4504实现对输入旗子暗记的隔离。A4504光耦合器与TLP250略有不同，输出电流能力较小，输出电路为单只晶体管构成，为开路集电极输出办法，故输出端与正供电之间接有上拉电阻，输出为低电平脉冲旗子暗记。可以说，A4504和MC33153 两只芯片才完成了PC929驱动芯片所具有的功能。
一、 事情过程（U相上桥）：由CPU主板来的负向脉冲旗子暗记输入到A4504的3脚，经隔离由6脚输出负向脉冲旗子暗记，由MC33153P的4脚输入至内部电路。MC33153P内含欠电压保护电路和IGBT保护电路，8脚为IGBT管压降检测旗子暗记输入脚，8脚外接元器件DR16、VD27接于IGBT的C极，D27 为钳位二极管，当勉励脉冲浸染期间，VD27导通将8脚输入电压钳位于供电负端低电平值;因过载、IGBT破坏或驱动能力不敷导致IGBT管压降非常上升时，VD27反偏截止，8脚电位上升为高电平，MC33153P内部IGBT保护电路动作，输出电路对IGBT履行软关断的同时，7脚输出OC报警旗子暗记(高电平旗子暗记)，光耦合器U25导通，将0C旗子暗记输入CPU。 驱动脉冲旗子暗记经CONI 10脚、11脚到IGBT模块。个中端子14脚引入到IGBT的C极，检测IGBT管压降检测旗子暗记。
二、驱动电路的故障检修
当驱动电路与逆变回路相连接状态下检修时，必须割断逆变电路的供电。为避免变频器报出OC故障，封锁脉冲旗子暗记的输出。可将掌握端子的1、9脚，10、14 脚分别短接，屏蔽OC故障报警功能，以使驱动电路事情于动态下，便于检测干系故障。检修过程中，尤其是试机过程中，必须把稳对逆变电路的供电岔路支路的限流(串灯泡等)，确保IGBT的安全。
