CP测试的目的便是在封装前就把坏的芯片筛选出来，以节省封装的本钱。同时可以更直接的知道Wafer 的良率。CP测试可检讨fab厂制造的工艺水平。现在对付一样平常的wafer成熟工艺，很多公司多把CP给省了，以减少CP测试本钱。详细做不做CP测试，便是封装本钱和CP测试本钱综合考量的结果。
一片晶圆越靠近边缘，die（一个小方格，也便是一个未封装的芯片）出问题的概率越大。
随着芯片规模的越来越大，测试也更为繁芜。ATE（Automatic Test Equipment）也就应运而生。 目前ATE公司最大的是Teradyne和爱德万，NI目前也在做这一块，并且很多小公司都在用NI的仪器。海内的公司有名的有长川科技。
ATE作为集成了浩瀚高精密的Instruments的设备，价格自然不菲。一台泰瑞达的高端Ultra Flex可以买上海的几套房！
二、芯片测试流程
在测试之前，当然要有ATE设备，CP测试须要Probe Card, FT测试须要Load board, Socckt等。来一张百口福吧。最下边左一是Load Board(又叫DUT Board), 左二是Probe Card.
然后由芯片设计公司来供应Design Spec和Test Spec(datasheet)来制订Test Plan,开拓测试程序，建立测试项。
Test Plan示意图：
一样平常测试常日包含以下测试项：
DC parameters Test
紧张包含以下测试，Continuity测试(又称open/short test)紧张是检讨芯片的引脚以及和机台的连接是否无缺。别的的测试都是检讨DC电气参数是否在一定的范围内。
Continuity Test
Leakage Test (IIL/IIH)
Power Supply Current Test (IDDQ)
Other Current/Voltage Test (IOZL/IOZH, IOS, VOL/IOL, VOH/IOH)
LDO，DCDC 电源测试。
以下这张图便是open/short test事理示意图，DUT（Device Under Test）的引脚都挂有高下两个保护二极管，根据二极管单引导通以及截至电压的特性，对其拉/灌电流，然后测试电压，看起是否在设定的limit范围内。
全体过程是由ATE里的instruments PE(Pin Electronics)完成的。
Digital Functional Test
这部分的测试紧张是跑测试向量（pattern），pattern则是设计公司的DFT工程师用ATPG（auto test pattern generation）工具天生的。
pattern测试基本便是加勉励，然后捕捉输出，再和期望值进行比较。
与Functional Test相对应的的是Structure Test，包括Scan，Boundary Scan等，Pattern是根据芯片制造过程中产生的的defects和fault 模型来产生的。
运用Structure Test能更好的提高覆盖率。
当然还有Build-in-Self-Test (BIST）紧张是针对memory进行的测试。
AC Parameters Test
紧张是AC Timing Tests，包含Setup Time, Hold Time, Propagation Delay等时序的检讨。
ADC and DAC Test
紧张是数模/模数稠浊测试，检讨旗子暗记经由ADC/DAC后的旗子暗记是否符合期望，这个地方涉及到的旗子暗记知识比较多。总体来说包含静态测试和动态测试。
Static Test – Histogram method (INL, DNL)
Dynamic Test – SNR, THD, SINAD
除了以上常规测试项，根据芯片的类型不同可能会进行不同的测试，比如RF测试，SerDes高速测试。Efuse测试等。
一个基本的测试流程图如下：
所有的测试项都是在ATE上实行的，一样平常会实行几秒到几十秒，由于ATE是根据机时来付费的（很少有海思，苹果这种土豪公司一次买数十台），以是缩短测试韶光变得尤其主要！
其余一样平常芯片在量产测试的时候，都是百万颗或者千万颗，每个芯片节省一秒，总体来说缩短的韶光还是很可不雅观的。
在测试实行完成后，ATE会输出一个Datalog，以显示测试结果。对付测试pass或fail测试项的不同，也会对其进行分类(Bin)，末了由Handler分拣。
datalog 示意图：

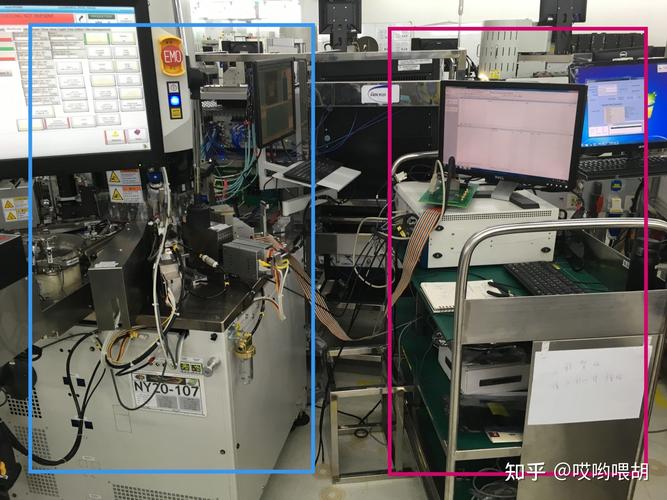

以上便是芯片的测试完全流程。再放两张芯片测试的封测厂/实验室的环境图：
至于题主的两个问题：
1、BGA 这样的封装，该当不能多次焊接吧，那又如何上电测试呢？
对付封装好的芯片，常日测试是不须要进行焊接的，它和ATE机台的连接办法是通过socckt和Load board。
socckt也便是放芯片的底座，长这样：
不同大小，不同封装类型的芯片，socckt也不同，有专门的做这个的厂商。
先把芯片放到socckt里，再把socckt放到load board上，load board再放在机台上。有的load board很重，对很多女同道来说搬起来是有些辛劳啊！
一个load board上面支持放多个socckt，我们称其为site。示意图如下，共6个site，可以对6个芯片同时进行测试：
2、那么多的功能，真的要写软件一样一样测吗？很费韶光吧
在这里先解释一下，芯片的逻辑功能是有IC验证工程师来完成的，是在流片之前，并不依赖于测试。
而芯片测试里的function test/structure test是跑pattern， 测试的是在制造过程中芯片是否有缺陷，从而影响功能/性能。
以是测试工程师所须要的关心的便是把pattern都跑通，如果跑不通可能会和DFT工程师一起进行diagnosis。
测试工程在写测试项的时候，也不是要一行一行代码去写，常日ATE机台的嵌入式软件都有供应测试项的Template, 只须要填写参数就好。其余针对一些大客户的成熟测试项，也会开拓一些测试模板，留好必要的参数接口，这样就很方便运用到其他的芯片测试上。
写在末了：
一个完备的的芯片测试不是靠芯片测试工程师一个人完成的，而是须要设计工程师，DFT工程师的支持，以及由可靠的EDA工具，精良的硬件支撑等多方成分共同决定的。
芯片测试是极其主要的一环，有缺陷的芯片能创造的越早越好。在芯片领域有个十倍定律，从设计-->制造-->封装测试-->系统级运用，每晚创造一个环节，芯片公司付出的本钱将增加十倍！
！
！
以是测试是设计公司尤其看重的，如果把有功能毛病的芯片卖给客户，丢失是极其惨重的，不仅是经济上的赔偿，还有损信誉。因此芯片测试的本钱也越来越高！
在 IC 行业，每一个环节都要十分小心，一次流片的用度在数百万美金，一天的ATE机台利用几百美金。而一个芯片的利润可能只有几美分。这也是IC行业投资周期长，收益少的缘故原由，基本前几年都在亏钱。幸运的是国家越来越重视芯片了，期待海内IC发展能越来越好。
以上，共勉！
