SONY ICF-SW800发布于1990年，日本本土产，机身材质是铁灰色ABS， 形状比较调皮有点类似飞利浦1875，但是要略小一些。纯挚从功能看，该机属于中低端机， 只有最基本的调频和短波功能，不支持例如飞梭调谐，调谐指示，宽窄带调节，腔调调节，远近程选择等常见功能，但是它最大的亮点或者创新之处是引入了插卡预存台调谐及触摸操作办法， 这在当时是绝无仅有的。 据我的履历，支持插卡预存台的机型除了索尼SW07和SW700之外， 后无来者。SW07的预存台是通过像手机SIM卡一样的电子存储卡，而SW700/800利用的是信用卡大小的卡片，内部没有芯片，下文会先容它的事情事理。SW700是800的姊妹机型，外不雅观一样，比较少见，只支持中短波， 而800则支持调频和短波，对付我来说 我以为SW800更实用一些。

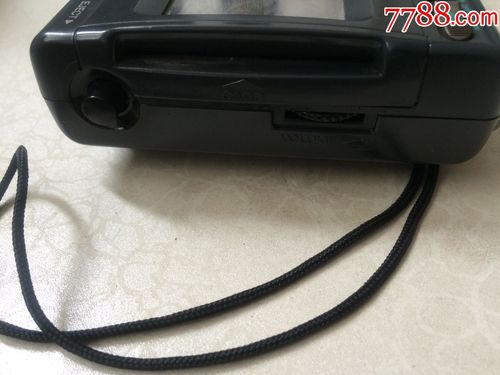

后背卡仓
卡正面
卡背面
多种调谐办法
插卡直接调谐： 出厂时将VOA, BBC的主流电台频率预存入机内的ROM，并将这些频率分配到存储分区的10个地址下，通过插入电台卡片指向对应的存储分区，用户就可以触摸屏幕数字键来选择该分区下不同的电台频率（相称于定频收音机）数字频率直输： 用户可以切换到频率直输模式，直接输入自己已知的电台频率，这与常规数调机的操作一样自由调谐： 通过高下箭头步进调谐， 调频0.1Mhz， 短波5Khz， 长按箭头会快速调谐，但不支持自动搜索调谐用户预存台调谐： 无论插入的是哪张卡，用户都可以将常听频率存入机内ROM也便是覆盖卡上数字对应的地址，方便直接调取，这与常规收音机操作同等。写入的时候长按住赤色write，听到哔哔声后同时按下数字键，频率就被存储了。性能音色：性能与索尼其他便携机没有太大差异，调频中频比较宽，选择性一样平常但是声音非常好，短波灵敏度高底噪很低。77mm 0.5W喇叭，这枚喇叭险些是索尼便携机型的标配，尤其是7600系列，声音清亮，听语音非常舒畅。调频和短波二次变频：调频覆盖64-108Mhz，短波 3.7-17.9Mhz， CXA1019M单芯片方案，短波二次变频，10.7mhz第一中频，450k二中频。耗电极低，FM=26.7mA; SW=32mA，利用三节AA电池电路剖析电事理图
该机是以索尼的自家的CXA1019M单芯片为核心，该芯片爱好者并不陌生，它功能完好，包括了从高放到功放的所有功能，支持电子音量调节，而且耗电极低。调频部分，完备由芯片完成，天线旗子暗记经由带通滤波器后进入芯片进行高放混频中放鉴频器，中放利用了两只村落田280k带宽的滤波器串联，鉴频器利用了陶瓷振子而不是LC，以是免调试还稳定险些不会偏移。短波采取了二次变频设计，天线旗子暗记经由LC带通网络后进入场效应管2SK508高放，该高放级为宽带 固定增益不调谐不带AGC。第一变频级为双平衡混频，这也是索尼的常规电路，宽带高放利用平衡混频是必要的，它的电路对称性可以更好的隔离天线滋扰和本振谐波进入中放级，为选频创造条件。第一中频为10.7Mhz，混频器入口除了有中周耦合 还有一只10.7Mhz的陷波器防止中频辐射进入变频级。第一本振由三极管振荡锁相环掌握，两只场管缓冲分别进入本振和MCU。第二级变频由场管完成内差变频，二本振由晶振产生固定的10.25MHz，此处没有设计微调电容。二中频为450K，经由一级场管放大和村落田滤波器后进入芯片16脚进行中放和检波。中放22脚为AGC，碰着强旗子暗记时候该脚电压低落，经由差分放大器放大引起预中放管G极输入旗子暗记强度衰减 防止壅塞。1019芯片自带单声道功放，在4.5V电压下，驱动0.5W喇叭是足够的，因此该机没有插入前置放大级或者利用独立的功放。在检波鉴频输出与音频放大输入间只插入了电子滤波器优化音质，同时驱动线路输出座作为录音电平。放大后的音频输出经由470u电容后驱动喇叭。
它的所谓存储卡里实在并没有芯片更没有感应线圈。“存储”的奥秘在于它的边缘有几个白色的色块，与机器卡槽内的4个红外传感器相对应，不同卡的色块排列位置不同从而实现了编码。这个红外传感器在一些磁带随身听上也有广泛利用，与齿轮上的黑白相间的图案合营用来监测收带轮的动作与转速，只是随身听用的传感器体积更小。透明的屏幕并非玻璃，它是有机薄膜材质 实质上一个电容矩阵，当触摸不同预设位置时通过该位置电容的改变，MCU便解码出对应的操作。
打理维修该机与SW55 SW77等机同期间发布，都是用贴片电容工艺，以是漏液是普遍征象，难怪很多二手机都描述声音小乃至不收台。该机一共有18颗贴片电解电容须要改换（包括DCDC屏蔽盒内的一颗），容量为1uf，2.2uf，4.7uf，10uf，22uf，47uf，220uf。改换电容后险些就可以满血复活，最多须要顺便调度一下短波通道的两个中周确保灵敏度最好。该机声音是范例的索尼风格，可以点击我的视频发布不雅观看。
取下后盖
换电容前
电容漏液
去掉原来的电容
换电容后
