这是买来的液晶显示屏和驱动板。驱动板上面有几个调度按键和电位器，右上角的按键是掌握图像翻转的，画面可以高下颠倒和旁边镜像；两个电位器一个调度画面亮度一个调度图像色彩。
驱动板上有三个芯片，最左侧的是电源IC，用的MPS的芯片，最大输入24V，输出3.3V供全体板子和屏幕事情，中间SOP封装的是个单片机，是掌握图像自动翻转和两路旗子暗记切换的，最右侧的是一个LCD专用驱动芯片。屏是AUO的。
屏幕和驱动板排线连接好，找了个视频旗子暗记测试一下屏，显斧正常
成品外壳没有装这么小屏幕的，还且还要装电池，只能找个仪表的壳子了。透明，防水，只是厚度有些厚。
屏幕周圈贴上双面胶，一会准备贴合。
这是当时换手机的触摸屏买的3M双面胶，很薄，也很黏，这一卷估计能用良久。
屏幕已经粘到盒子上盖。
板子上面已经有个电源芯片，用锂电池供电的话由于电压太低就得把它拆掉了，但是查询了一下屏幕驱动芯片的事情电压极限只能到3.6V，直接用锂电池可能会烧掉，手头也没有得当的LDO了，于是干脆升压到了12V直接给板子供电，其余也对外输出电压给测试摄像头供电。
增加了个电源开关，用的普通的自锁按键，也可以用防水开关，室内利用，就用了普通开关。
开关尾部打上热熔胶。
锂电池充电部分，成品4056的充电板，充电电流设置在了400mA，电池容量是2900mAh，利用频率不高，充电电流就设置小一些。
安装开关打孔过程中钻头欠妥心碰到了锂电池，然后就悲剧了，打了一下火，闻到一股怪怪的味道，立马用热熔胶吧这个洞洞封住，事实证明，这个电池可以充满电，也不会发热，但是存自放电高了很多，放不了几天电压直接就降到0V了，一块电池就这样挂了。
重新换了一块新电池，侧面留了两个插口，左边是直接BNC视频旗子暗记输入，右边是航空插头。由于紧张事情是和车载设备干系的，车载摄像头采取航空插头的居多。航插内部四根线，两根供电，一根视频旗子暗记，一根音频旗子暗记。
组装完成的终极效果

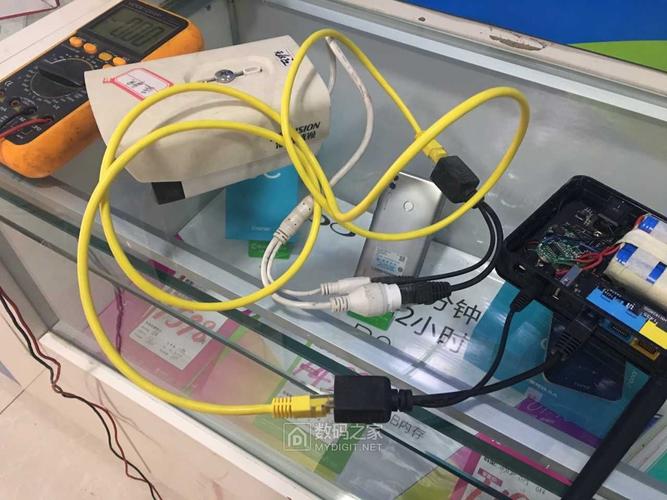

这是事情现场测试的画面
下面来几张事情中的照片
现场安装的4G车载视频机
个中一个摄像头安装在车辆侧面。
视频机用的8路的，一个车上统共按装了5个摄像头。
市情上成品的工程宝一样平常都是多功能合一的，现在网络摄像头用的要多一些，以是一样平常是集成仿照和网络摄像头旗子暗记输入的，有的还有485旗子暗记接口用来仿照云台掌握。
