制备出了海内第一片300mm射频（RF）SOI晶圆，实现了从无到有的重大打破。
根据文章先容，团队基于集成电路材料全国重点实验室300mm SOI研发平台，依次办理了300mm RF-SOI晶圆所需的低氧高阻晶系统编制备、低应力高电阻率多晶硅薄膜沉积、非打仗式平坦化等诸多核心技能难题，实现了海内300mm SOI制造技能从无到有的重大打破。

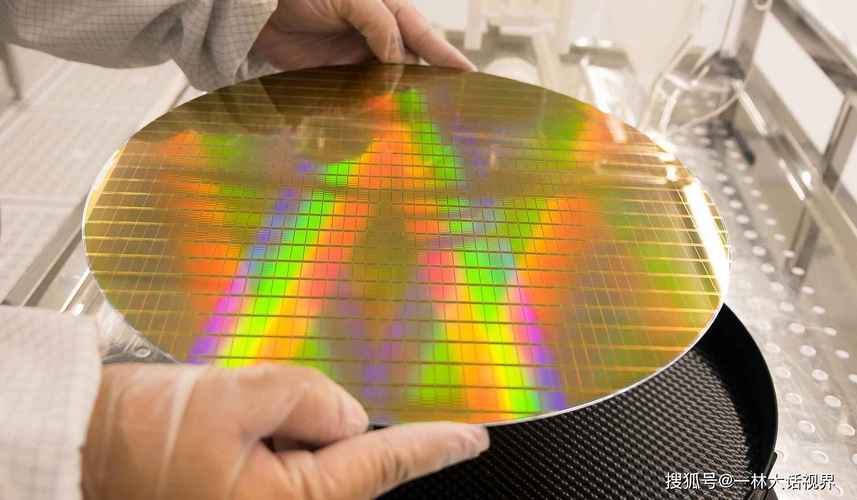

晶圆即制作硅半导体集成电路所用的硅晶片。
（图片来自网络侵删）
高纯度的多晶硅溶解后掺入硅晶体晶种，然后逐步拉出，形成圆柱形的单晶硅；硅晶棒在经由研磨、抛光、切片后，形成硅晶圆片，也便是所说的晶圆。
晶圆作为半导体材料，在微电子技能领域中具有非常广泛的运用，是芯片、太阳能电池板、LED光源等主要元器件的根本。
那么晶圆和芯片有什么关系呢？在芯片制造过程中，首先须要将晶圆切割成一定大小的小块，然后在上面进行电路设计、光刻等工艺步骤，终极形成一个完全的芯片。
晶圆和芯片之间的关系大致可以类比为“大理石”和“雕塑”的关系，晶圆就像是一块未被雕刻的大理石，而芯片则是在晶圆上按照设计图案雕刻出来的具有特定功能的构造。
这次实现的300mm 射频SOI晶圆的自主制备，将有力推动海内RF-SOI芯片设计、代工以及封装等百口当链的协同快速发展，并为海内SOI晶圆的供应安全供应坚实的保障。
