一、华硕多功能扩展坞外不雅观
ASUS华硕这款五合一多功能扩展坞自带Type-C线缆，机身扁平设计，整体体积较小携带方便。
机身边缘为倒角设计，顶部外壳磨砂处理，中央位置有“ASUS”品牌字样。
机身侧面配有2A1C三个USB3.0接口以及一个高清多媒体接口HDMI。个中Type-C接口支持关机充电，其余两个A口阁下印有鼠标键盘标识。
相邻侧面还配有一个RJ45网口。
机身底部四角设有防滑垫，中央区域标注产品的参数信息产品名称：Type-C 五合一多功能扩展坞型号：ADSU001 P/N：90AC0306-BDS001S/N：J6ACGE000483产品已经通过了CE认证、FCC认证和VCCI认证。
线缆和机身连接处进行抗弯折处理。
USB-C线头特写，塑料外壳加长设计，并且表面磨砂处理，以方便用户插拔利用。
将扩展坞插入条记本电脑便可利用，十分简便。
二、华硕多功能扩展坞拆解
去掉防滑垫拆下螺丝，可将底部外壳打开，外壳内部是一全体金属屏蔽罩。
PCB板两面均有屏蔽罩覆盖，屏蔽罩之间通过卡扣进行封装固定。
PCB板正面一览，下面我们先来看看板子上各芯片的信息。
RJ45网口阁下的一颗芯片，丝印C01D CP7C。
网络隔离变压器。
MXIC旺宏 MX25L1606E 存储器芯片。
旺宏 MX25L1606E详细资料信息。
VIA威盛电子的一颗USB3.1G1 4口集线器芯片VL817-Q7。
威盛VL817-Q7规格资料。
VIA威盛电子的VL103-Q4是一颗高度集成的DP转换器和PD3.0掌握器，适用于USB-C视频转换器和USB-C多功能转换器。
威盛VL103-Q4规格资料。
Parade谱瑞的PS176芯片，用于DP旗子暗记转换成HDMI2.0输出。
谱瑞PS176资料信息。
阁下是一颗27MHz无源晶振，为HDMI接口转换芯片供应时钟。
两颗ON安森美FDMC4435BZ MOS，PMOS，耐压30V，导阻20mΩ，用于供电切换。
安森美FDMC4435BZ资料信息。
4R7合金电感特写，电感两侧一共四颗NTTFS4C10N开关管，用于同步升降压电压转换。
安森美 NTTFS4C10N 详细资料。
丝印FV4dRK，天钰的降压IC。
PCB板背面一览。
ON安森美的NCP81239，宽输入，4管H桥同步升降压掌握器，采取i2c总线调压，符合USB PD下的功率传输规范。
安森美NCP81239资料信息。
REALTEK瑞昱RTL8153B，作为USB3.0接口的网口转换器，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。阁下是一颗25MHz无源晶振，为网络桥接芯片供应时钟。
瑞昱RTL8153规格资料。
MXIC旺宏的MX25L2006E 存储器芯片。
威锋电子 VL160 USB Type-C 复用器，数据切换开关支持USB3.1，VL160内部集成支持过电流保护的功率开关，采取QFN-28封装。
威锋电子 VL160 先容。

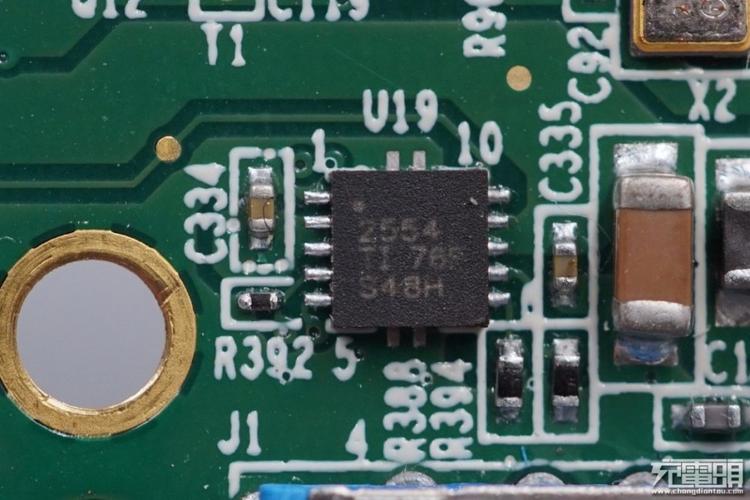

TI TPS2554 过流保护IC，用于USB端口过电流保护。
TI TPS2554 详细资料。
AVX钽电容 6V100μF，用于USB端口滤波。
丝印FV4dRK，天钰的降压IC。
板子上的接口母座均为沉板过孔焊接，个中USB3.0接口以及高清多媒体接口HDMI母座上都贴有导电布接地。
RJ45网口上贴有防尘胶带。
线芯和PCB板焊接处打胶进行保护。
全部拆解完毕，来张百口福。
充电头网拆解总结
ASUS华硕这款Type-C 五合一多功能扩展坞采取PC阻燃材质外壳，表面磨砂处理，整体扁平轻便，易于携带。配备的2A1C接口均支持USB3.0标准，数据传输速率快且无需等待，此外还有HDMI接口和RJ45网线接口，一个便可以知足上网、看视频、文件拷贝和充电这些日常活动。非常适宜只有两个USB-C接口的条记本扩展外设。
充电头网通过拆解创造，内部利用了威盛电子VL817-Q7和VL102-Q4、谱瑞PS176、安森美FDMC4435BZ和NCP81239、瑞昱RTL8153等多款业界有名厂家的芯片，用料踏实。PCB板正反面均覆盖金属屏蔽罩进行保护，所有的接口母座均为沉板过孔焊接，不仅降落了产品的厚度而且增强稳定性，线缆优柔且和PCB板焊接处打胶保护。
