扯得远了，实际上便是想说：电路做出来了，只有多调多测，才能理解个中道道！
----------------------------问题--------------------------------------------
之前在论坛发了个帖子要做PT100的检测电路，（原帖子在此）！
由于是第一次做，以是当时找了些方案，看到大多数人都是用的恒流源+运放的形式！
以是当时决定用运放构成一个压控恒流源然后再接入一个比例运放到MCU！

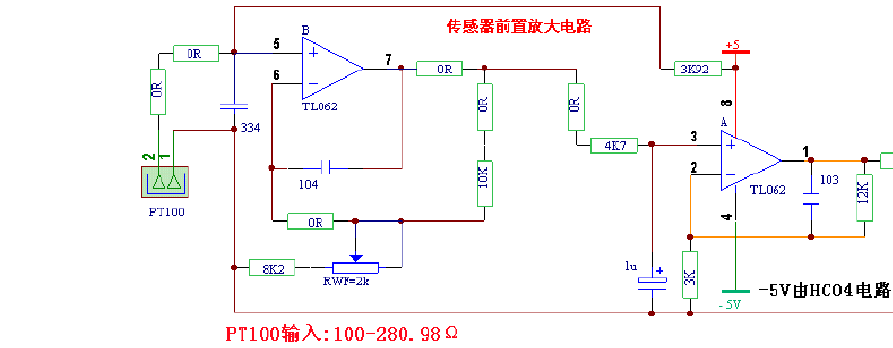

当时的电路如下图，为了得到环境的实际温度数据，我们利用之前批量时采购的PT100温度变送器模块所测的温度做比拟，将两个PT100的探头用纸胶带缠在一起进行测试！
经由测试之后创造MCU读到的ADC值跟实际值偏差较大，于是自然而然地将把稳力转移到了恒流源电路和比例运放上！
以是接下来须要确认三点：
1、恒流源的电流值到底是多少？
2、放大倍数到底是多少？
3、关于失落调电压和环境温度不同带来的影响？
---------------------------测试---------------------------------------------
详细测试方案如下：
1）首先将PT100更换成标准的100R电阻（精度当然越高越好，但是手头上只有1%的，以是先验证一下）；
2）其次根据100R电阻两端的电压测出恒流源输出的实际电流值；
3）然后通过丈量100R电阻两端电压经由比例运放后输出的电压值，就可以得出详细的放大倍数；
4）末了在将100R电阻拆掉换成PT100，通过上面测到的恒流源的电流值和放大倍数，在结合MCU采到的电压，打算出相应的温度，将结果和变送器测得的PT100温度进行比拟；
当时这个方案制订的时候，就想起之前查资料的时候在论坛里看到的一篇帖子，名字是：6路PT100丈量电路；（原帖子在此）
最开始搜集资料的时候，看到了这个帖子，不过当时没有穷究，由于第一觉得是：好麻烦啊！
还用仿照开关怀换来切换去，每次采样的时候前辈行一波啪啪啪的开关操作并记录采样值！
现在想起来这个电路的思路基本上和这个测试方案的思路差不多，而且那篇帖子里更好的是，多进行了一步采样，这样的话根据PT100三线制的接法直接将线阻问题也抵消了！
以是有些事儿，光用眼睛看是弗成的，还得动手，只有动手经历过才有发言权，不过暂时还没有韶光按照那个电路图去搭建电路进行测试，不过这个思路是非常认同的！
--------------------------结果-----------------------------------------------
当时焊接了两块硬件：
一款用示波器看的波形，详细如下图，焊接100欧姆电阻时，两端电压：U100R=121mV；运放输出：UA100R=1.3V；
以是大致测得恒流源电流为：1.21mA；放大倍数为：10.7438；
在去掉100R电阻，接上PT100，此时PT100的电压是：1.436V，按照温度变革一度，阻值0.385打算，温度大概为：27度；
这个温度值是靠近变送器的温度的，不过当时赶着排查缘故原由就变送器的温度值是直接在demo程序里进DEBUG读出来的，以是就没有拍照；
第二款焊接之后紧张是对第一款的猜想再一次进行验证，这一次是将变送器的值输出到一款断码屏上，而且没有在挂示波器，直接用的万用表丈量的，由于本来便是要均值就行的！
详细如下图，焊接100欧姆电阻时，两端电压：U100R=116mV；运放输出：UA100R=1.289V；
以是大致测得恒流源电流为：1.16mA；放大倍数为：11.112；
在去掉100R电阻，接上PT100，此时PT100的电压是：1.418V，按照温度变革一度，阻值0.385打算，温度大概为：25.99度；此时变送器上的PT100读出来的温度：25.7度；基本上是能准确测出来温度的！
--------------------------写在后面-----------------------------------------
这一次的测试是在室温下测试的，而且样品数量较少，也没经由永劫光测试，紧张是对问题的排查和验证，以是暂时没有暴露出来失落调电压和环境温度带来的影响！
而且精度不高，以是目前的样品处理办法是，进行一次标定将电流值和放大倍数带来的偏差给肃清掉！
果真谛论是指引你要朝哪个方向走，实践是看你详细能走到哪一步，你所走的地方是不是达到你心里想要到达的位置！
二者缺一不可！
而且之前搜集资料的时候就创造吧，不管是谈论各种理论打算的，还是求教各种运用处景的，实在同一件事儿不同的人总会有不同的意见！
走好自己的路就好了，就像莎士比亚说的：There are a thousand Hamlets in a thousand people's eyes.
以是漫漫硬件路还是：多看，多听，少说，多做再加静坐常思己过！
哈哈哈--------
