GP8301是一个PWM旗子暗记转仿照旗子暗记转换器,相称于一个PWM旗子暗记输入,仿照旗子暗记输出的DAC。
芯片可以将占空比为0%到100%的PWM旗子暗记线性转换成0-20mA的仿照电流,并且输出电流偏差小于0.1%。

运用

GP8301 内置12BIT DAC(替代XTR111)_暗记_旗子 GP8301 内置12BIT DAC(替代XTR111)_暗记_旗子 互联网

0/4-20mA变送器 PLC 工业掌握 传感器

1. 管脚定义

GP8301 内置12BIT DAC(替代XTR111)_暗记_旗子 GP8301 内置12BIT DAC(替代XTR111)_暗记_旗子 互联网
(图片来自网络侵删)

表-A 管脚分布

2. 绝对最大额定参数

工业操作温度: -40℃至125℃

储存温度: -50℃至125℃

输入电压: -0.3 v VCC + 0.3 v

最大电压: 40 v

ESD保护: > 2000 v

超过“绝对最大额定值”中列出的参数值可能会造成永久性破坏设备。
不担保器件在超出规范中列出的条件下操作。
永劫光暴露于极度条件下可能影响设备可靠性或功能。

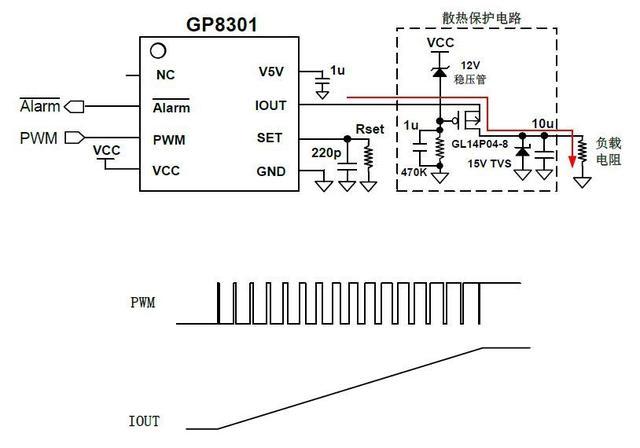

3. 范例运用

3.1 基本功能

输出电流IOUT=Duty5V10/Rset,Duty为PWM的占空比,如果Rset选择为2K,则PWM全程范围内可以输出电流为0-25mA,则可以通过两点校准得到精准的4-20mA旗子暗记。
如果Rset选择为2.5K,则PWM全程范围内可以输出电流为0-20mA。

输出旗子暗记IOUT的电压与VCC的压差被PMOS限定在10V旁边,当输出20mA电流时所花费的功耗靠近0.2W,可以限定GP8301承受的功耗,尤其是在负载电阻较小的时候。

系统的散热通过外接PMOS承担推举利用TO252封装的GL12P40A4或者SOP8封装的GL14P04-8。

4. 功能描述

GP8301是一款高性能PAC芯片(PWM到仿照旗子暗记转换器),输入PWM旗子暗记的频率可以兼容50Hz到50KHz。
通过在SET脚与GND之间接入一个电阻Rset电阻,在IOUT脚便输出电流即是:IOUT=Duty5V10/Rset。
Duty为PWM旗子暗记的占空比0%-100%。

一样平常选择Rset=2.5K,精度0.1%,则IOUT输出电流范围0-20mA,输入PWM占空比选择20%-100%可以实现4-20mA功能。

同时芯片的ALARM脚可以对输出开路进行报警,如果ALARM为拉

低输出,则解释输出开路。

5. 表-B 互换特性

6. 表-C 直流特性

7. 订购须知

8. 封装信息
