充电头网拿到了一款无线猫灵品牌的随身WiFi充电宝，内置10000mAh大容量电池，具备USB-A和USB-C接口，内置E-SIM卡，通过WiFi为手机供应4G网络连接。下面充电头网就对这款产品进行拆解，看看内部设计如何。
无线猫灵随身WiFi充电宝外不雅观包装盒正面印有产品外不雅观图。
背面贴有进网容许贴纸，印有产品名称、品牌以及商家书息。
包装内含随身WiFi充电宝、数据线、收纳袋、解释书以及合格证。
附带数据线是A to C线，公头内部胶芯为紫色。
无线猫灵随身WiFi充电宝正背面为白色亮面外壳，侧身为灰色外壳磨砂处理，两侧过渡圆润持握手感好。
机身底部做了平直设计，可以竖直放置利用。正面印有无线猫灵品牌以及旗子暗记、电量标识。
背面印有产品参数，型号为JS010，电池容量为10000mAh，制造商为深圳市极速网联通信有限公司。
底部配有电源键、指示灯以及1A1C双USB接口。
另一端设有封装螺丝。
测得机身长度为160.66mm。
宽度为77.7mm。
厚度为18.01mm。
和苹果iPhone 13比拟，
拿在手上的大小直不雅观感想熏染。
净重约为178g。
利用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple2.4A、Samsung 5V2A充电协议。
测得USB-A口同样支持Apple2.4A、Samsung 5V2A充电协议。
首次利用为手机供应WiFi，会有操作提示，利用方便。
无线猫灵随身WiFi充电宝拆解在对无线猫灵随身WiFi充电宝有了基本理解后，下面连续对其进行拆解，看看用料做工如何。

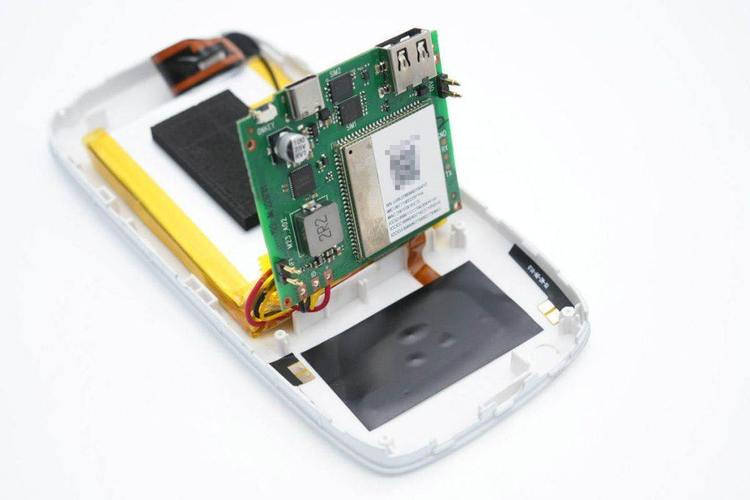

拧开外壳底部的固定螺丝，拆开外壳，内部为PCBA模块和电池，在电池底部为同轴线连接的贴片天线。
PCBA模块通过螺丝固定。
拧下固定PCBA模块的螺丝，电路板下面粘贴玄色遮光胶带。
撕下胶带，胶带下面粘贴电量指示灯和状态指示灯。
电量指示灯和状态指示灯所在的FPC特写。
壳体内侧的DIV分集天线。
其余一侧的WiFi天线。
壳体底部的主天线，通过同轴线连接。
连接主天线的同轴线特写。
撕下电池上粘贴的泡棉，电池容量为10000mAh，均压为3.7V，容量为37Wh。
电池通过三根导线连接到PCB上供电，个中红黑为正负极，黄色线为电池温度检测线。
电池保护板焊接保护芯片，两颗串联的电池保护管用于电池的过充过放保护，NTC热敏电阻用于检测电池温度。
PCBA模块正面一览，焊接了一块较大的邮票板，为单独的无线模块。左侧为移动电源电路，焊接一颗SOC芯片和电感，输出端焊接滤波电解电容和切换MOS管。
背面焊接一块屏蔽罩，对应移动电源SOC背面的位置过孔露铜散热。背面预留一个SIM卡槽焊盘。
移动电源主控芯片来自珠海智融，型号SW6106，卖力电池充放电功能。SW6106是一款高集成度的双向快充移动电源专用多合一芯片，其集成了 4A 高效率开关充电， 18W 高效同步升压输出，支持PD/QC/FCP/PE/SFCP 等多种快充协议，电量计量，照明驱动以及相应的掌握管理逻辑。支持边充边放功能，在单口事情时支持快充输入输出，多口事情时支持 5V 输入输出。外围只需少量器件，即可组成完全的高性能双向快充移动电源办理方案。
智融 SW6106 详细资料。
合营SW6106用于充放电的电感，2.2μH，采取1010大尺寸封装，有效降落事情时的温升。
输出滤波电解电容，贴片焊接，规格为100μF 25V。
USB-C母座采取过孔焊接固定，玄色胶芯不露铜。
USB-A母座采取沉板焊接，降落厚度。
无线模块焊接屏蔽罩和二维码及序列号贴纸。
撕下模块表面的贴纸，下面还有二维码。
拆下无线模块的屏蔽罩，下面是4G模块的干系电路。
模块内部电路一览，焊接功放芯片，射频收发芯片，基带处理器，PMIC和存储器。
基带处理器来自ZXIC复兴微电子，型号ZX297520V3，是一颗支持TD-LTE、FDD-LTE等五种网络模式的基带处理器，采取28nm工艺，适用于移动终端等设备利用，具有低功耗，高性价比和高集成度上风。
射频收发芯片同样来自ZXIC复兴微电子，型号ZX234230A。
功放芯片来自RADROCK锐石创芯，型号RR88643-21，是一颗4G的前端芯片，支持FDD-LTE和TDD LTE，WCDMA和TD-SCDMA网络模式。
PMIC同样来自ZXIC复兴微电子，型号ZX234297，外置四路电感，左上角是时钟晶振。
存储器来自XMC武汉新芯，型号XM25QU64C，是一颗64MBit的SPI存储器，用于存储固件及配置信息。
在主板背面还有一个屏蔽罩，用于无线旗子暗记转发。
拆下屏蔽罩，屏蔽罩内部焊接一颗芯片。
WiFi芯片来自南方硅谷，型号SV6158。
两颗ESIM卡芯片特写。
第三颗ESIM卡特写，支持三个运营商的无线网络。
全部拆解完毕，来张百口福。
充电头网拆解总结作为有线网络和手机网络之间的联网设备，随身WiFi办理了外出时利用手机，手机利用4G或者5G网络耗电快，发热大的问题，成为有线网络的主要补充，大容量电池能够供应足够长的续航韶光，利用手机上网更加安心。
充电头网通过拆解理解到，这款随身WiFi内置智融SW6106移动电源SOC芯片，为内置电池充放电，芯片内部集成开关管及掌握器等，集成度高，外围电路精简。无线模块采取复兴微方案，整体办理方案具有低功耗，高性价比和高集成度上风。模块化的办法大大简化了产品开拓，有效加快产品上市。
