范例H桥驱动电路示意图
由于运用广泛，市情上已经有很多集成芯片将组成H桥的三极管或MOS管封装到一个小体积芯片中，以方便工程运用，我们为了更好解释H桥的事情事理和个中要把稳的细节，还是用分立器件来举例解释。
这是一个范例的H桥驱电路，它由主控芯片、预驱芯片和四个MOS管组成。预驱芯片有四路掌握，分别掌握H桥的上桥下桥，当主控芯片向预驱芯片发送掌握旗子暗记：高低电平或PWM波，四个MOS管分别按设定逻辑打开关闭，从而向电机输出电流。
低廉甜头H桥驱动板

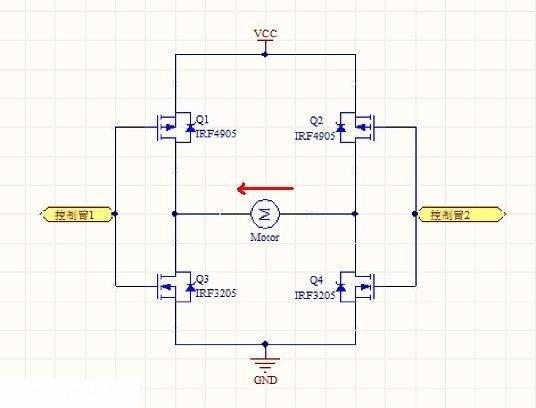

仍旧用下图来解释H桥的事情事理。
正反转掌握导通对角线上一对MOS管，根据不同组合情形，电流从左至右或从右至左流过电机，从而掌握电机转向。
①④导通，②③截止，电流从左至右流过电机，电机正转（根据实际情形确定）。
②③导通，①④截止，电流从右至左流过电机，电机反转（根据实际情形确定）。
电机转向掌握示意图
去世区掌握在电机掌握系统中，"去世区"常日指输入掌握旗子暗记无法驱动电机的韶光范围。电机驱动去世区韶光是电机掌握系统中非常主要的一个参数，能够担保电机驱动器的稳定性和可靠性。
我们可以看到，在H桥中，要避免高下桥臂同时开启或关闭，如果上桥臂下桥臂同时开启，电源会被短接到地从而可能造成MOS管或电路的破坏。
MOS监工作过程中须要对MOS管内结电容进行充放电，充电到高于打开阈值，MOS管导通，放电到低于关闭阈值，MOS管关闭。但电容充放电都须要韶光，如果不对这个韶光进行管理，就随意马虎导致MOS管导通关闭重叠，以是常日我们会将这个韶光错开，留下一段间隔韶光，而这段间隔便是“去世区韶光”。
比如电机正反转切换时，①④从导通切换到关闭，紧接着②③从关闭切换成导通，若①③或②④在切换过程中涌现时延，就有可能涌现高下桥臂同时导通涌现短路的情形。
为了防止这种危险情形的发生，都会在上桥MOS完备关闭到下桥MOS打开中间设置一段过渡韶光，这段都为低电平的韶光，便是“去世区韶光”。
去世区韶光解释图示
刹车事理当H桥上面两个MOS管导通，或下面两个MOS管导通时，电机运动将形成反电势，阻碍电机原来运动，可以利用这点来进行快速停车。
刹车事理解释图示
低廉甜头电路功能展示笔者也低廉甜头了一块H桥驱电路，只要接上相应的主控板，就能实现不同的功能，比如小车掌握，电动牙刷。
