晶振不可忽略的四个参数

1，频率单位，频率单位常日分为KHZ与MHZ，而对付有源晶振和无源晶振来讲，32.768既存在KHZ的单位，也存在MHZ的单位，因此频率的单位一定要标准清晰。

2，精度哀求，贴片晶振最高精度常日为10PPM比较常见，比较分外的精度哀求得订货。
其次15ppm，20ppm，25ppm，30ppm，50ppm的等级依次分布。
插件晶振以圆柱晶振为例，5ppm是其圆柱晶振中精度最高的一个等级，其次10ppm，20ppm，30ppm.

3，负载电容，负载电容有时候是一个非常至关主要的参数，如果晶振的负载电容与晶振外部两端连接的电容参数匹配禁绝确的话，很随意马虎造成频率偏差，精度偏差等等，从而导致产品无法达到终极的精准哀求。
当然也存在对负载电容参数不是特殊严格的厂家，那么我们说说关于音叉晶体一块，常见的负载电容有6PF，7PF，9PF，12.5PF；MHZ晶振常见的负载电容以20PF和12PF最为广泛，其次8PF，9PF，15PF，18PF等等比较常用。

其余，负载电容CL（Load capacitance），它是电路中跨接晶体两端的总的有效电容（不是晶振外接的匹配电容），紧张影响负载谐振频率和等效负载谐振电阻，与晶体一起决定振荡器电路的事情频率，通过调度负载电容，就可以将振荡器的事情频率微调到标称值。
更准确而言，无源晶体的负载电容是一项非常主要的参数，由于无源晶体属于被动元器件，所谓的被动元器件即是自身不能事情，须要外部元器件帮忙事情，无源晶体即是！

个中：

CS为晶体两个管脚之间的寄生电容（别号晶振静态电容或Shunt Capacitance），在晶体的规格书上可以找到详细值，一样平常0.2pF~8pF不等。
如图二是某32.768KHz的电气参数，其寄生电容范例值是0.85pF（在表格中采取的是Co）。

需加外晶振主芯片管脚芯到GND的寄生电容 Ci

电路上外增加的并联到GND的外匹配电容 CL1

需加外晶振主芯片管脚芯到GND的寄生电容， Co

电路上外增加的并联到GND的外匹配电容， CL2

既然晶振的负载电容是一个非常主要的参数，如果此项参数与外部电容匹配禁绝确会导致什么样的征象？晶振两端的等效电容与晶振标称的负载电容匹配禁绝确，晶振输出的谐振频率将与标称事情的事情频率会产生一定偏差（又称之为频偏），负载电容（load capacitance）紧张影响负载谐振频率和等效负载谐振电阻，它与石英谐振器一起决定振荡器的事情频率，通过调度负载电容，一样平常可以将振荡器的事情频率调到标称值。
运用时我们一样平常外接电容，便是为了使晶振两端的等效电容即是或靠近负载电容，对付哀求高的场合还要考虑ic输入真个对地电容，这样便可以使得晶振事情的频率达到标称频率。
以是合理匹合营适的外加电容使晶振两端的等效电容即是或靠近负载电容显得十分主要。

负载电容常用的标准值有12.5 pF，16 pF，20 pF，30pF，负载电容和谐振频率之间的关系不是线性的，负载电容变小时，频率偏差量变大；负载电容提高时，频率偏差减小。
图3是一个晶体的负载电容和频率的偏差的关系图。

例外情形：

现在有很多芯片内部已经增加了补偿电容（internal capacitance），以是在设计的时候，只须要选按照芯片datasheet推举的负载电容值得选择晶体即可，不须要额外再加电容。
但是由于实际设计的寄生电路的不愿定性，最好还是预留CL1/CL2的位置。

4，温度参数，常日我们所指的是事情温度，由于不同产品须要用到不同的参数，比如汽车级须要用到汽车级的温度-40到105摄氏度，工业级须要用到-40到85摄氏度，消费类产品-20到75常规即可。
这也是我们晶振人常日会讯问客户是做什么产品的一个缘故原由。
只有在真正理解客户的产品用场之后，我们才可以判断客户所需晶振的温度参数。

晶振紧张由晶片、导电胶、电极等器件组成，常见的HC49S、HC49U型晶振的结

构示意图分别如图1、图2所示。

　四脚有源晶振电路图

　　1、外型

　　2、管脚

　　3、四脚有源晶振EMC设计标准电路

　　四脚有源晶振怎么利用

　　有源晶振一样平常都有个标志，附近的脚是1#脚。
从顶部看是逆时针方向数脚的编号，2#脚接地，3#脚振荡输出，4#脚接电源。

　　接DS1307时，将振荡输出脚与DS1307的X1脚相连，DS1307的X2脚悬空。
有源晶振利用时要把稳电压是否符合。

　　有2个引脚的无极性元件，须要借助于时钟电路才能产生振荡旗子暗记，自身无法振荡起来，以是“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完全的振荡器，个中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

石英晶振

紧张用于稳定和选择频率。
晶振和时钟芯片共同组成主板的时钟发生器，主板上的多数部件是时钟旗子暗记，由时钟发生器供应，时钟发生器是主板时钟电路的核心，犹如主板的心脏。

石英晶体振荡器类型及特点

1、普通晶体振荡器（SPXO）可产生10 ^（ - 5）~10 ^（ - 4）量级的频率精度。
标准频率为1-100MHZ，频率稳定度《100ppm。
SPXO不该用任何温度和频率补偿方法，并且价格低廉。
它常日是用作微处理器的时钟设备。
封装尺寸范围为21x14x6mm至5x3.2x1.5mm。

2、压控晶体振荡器（VCXO）的精度约为10 ^（ - 6）~10 ^（ - 5），频率范围为1~30MHz。
低容差振荡器的频率稳定性为+ 50ppm。
常日用于锁相环。
包装尺寸为14 x 10 x 3毫米。

3、温度补偿晶体振荡器（TCXO）利用温度敏感器件来补偿温度和频率。
其频率精度约为10 ^（ - 7）~10 ^（ - 6），频率范围为1-60 MHz，频率稳定度在（+1）正负2.5 ppm范围内，封装尺寸来自30 x30x15 mm至11.4x9.6x3.9 mm。
它常日用于手持电话，移动电话，双向无线通信设备等。

4、恒温掌握晶体振荡器（OCXO）将晶振和振荡电路置于恒温箱内，以肃清环境温度变革对频率的影响。
OCXO频率精度为10 ^（ - 10）到10 ^（ - 8）幅度，对付某些分外运用乃至更高。
频率稳定性是四种振荡器中最高的。

主板上的晶振紧张有时钟晶振、实时晶振、声卡晶振和网卡晶振。

1时钟晶振：

　　时钟晶振和时钟产生成电路相连，频率为14.318MHz，这种晶振破坏后，会造成主 板不能启动的故障。

2实时晶振：

　　实时晶振和南桥芯片相连，频率为32. 768kHz，这种晶振破坏后，会造成韶光不准确或 不能启动的故障。
正常事情时，两个引脚之间的电压为0.5V旁边，

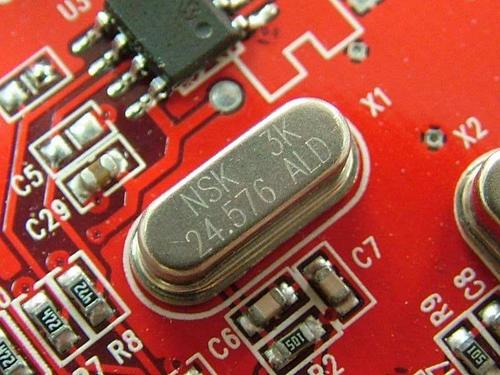

　声卡晶振：

　　声卡晶振和声卡芯片相连，频率为24.576 MHz，这种晶振破坏后，会造成声音变质或者无声的故障。
正常事情时，两个引脚之的电压为1〜2.1V，

网卡晶振：

　　网卡晶振和网卡芯片相连，频率为25. 000 MHz，这种晶振破坏后，会造成网卡功能工 作的故障。
正常事情时，两个引脚之间的电压为1.1〜2.1V，

石英晶振5g中的浸染

　　石英晶振为升级5G网络带来的三大上风：

　　1、瞬时相应。
除了可以在单位韶光内传输更多数据以外，5G还可以大幅缩短数据开始传输前的等待韶光。

　　2、全新运用。
5G网络的遍及将使得包括虚拟现实和增强现实这些技能成为主流。
个中，增强现实可以将包括出行方向、产品价格或者对方名字等信息投射在用户视野中，比如可以投射在汽车的前挡风玻璃上。
虚拟现实则可以在用户视野内创造出一个完备虚拟的场景，而无论是虚拟现实还是增强现实，都对数据获取速率有着极高的哀求。

　　3、即时知足。
4G网络下的最快下载速率大约是每秒150MB，但5G网络的最快下载速率则达到了每秒10GB。
换句话说，我们仅需4秒钟就可以下载完《银河护卫队》，而4G网络下则须要6分钟。

　　网络设备对高标准参考时钟的需求尤其突出，哀求作为系统性能主要参数的相位抖动具备低抖动特色。
对付石英晶振利用于产品中能够很随意马虎地识别小旗子暗记，能够从容精确地处理‘双极’旗子暗记，对外部电磁滋扰（EMI）是高度免疫的。

　　利用网络设备哀求越来越高，网络设备所要处理的数据事情量大，像高清、实时数据处理成像之类的就须要高端网络设备具有高速处理性能以及高精度处理哀求。
亿金电子入口晶振代理先容差分晶体振荡器、低功耗贴片晶体SPXO振荡器，温补晶振以及低相位抖动晶体振荡器等。

如何确认晶振是否起振？

1、判断方法很多，用示波器看波形是最直接的，用数字万用表的电压档测电压也行，因晶振波形的占空比为50％，以是测得的均匀电压为1/2Vcc旁边，对付51单片机，在利用外置程序存储器的时候还可以测PSEN引脚或P0口引脚的电压或波形，只有晶振电路正常事情，那些引脚才会有旗子暗记输出，但现在很少采取片外扩展存储器，以是测晶体两端的电压或波形即可，只是晶振电路设计不良时，测试设备的引入有可能导致停振。

　　2、晶体两端的电压差不是均匀电压差，虽然事实上因外电路的影响，晶体两端的电压可能会有差别，但这不是判断晶振是否起振的依据，也不是晶振电路正常事情的条件。
至于一高一低没有事情是指一端为Vcc或靠近Vcc，另一端为0或靠近0，这时晶振电路当然没有起振，否则50％的占空比势将均匀电压拉到1/2Vcc旁边，但这么表达是不确切的，搞技能该当只管即便定量精确描述。

　　3、听声音判断晶振是否起振不可靠，晶体的振荡频率远超人耳能够听见的频率上限，有时能够听到反而是有问题的，解释晶体质量不佳，更多的时候，正常事情的晶体是不会发出任何人耳能听到的声音的，有时声音来自外电路元件

　　4、单片机的两个旗子暗记输入脚一个是19脚（XTAL1）一个是18脚（XTAL2）对应单片机内部的电路是高增益放大器，当表面接晶振的时候，19脚对应高增益放大器的输入端，18脚对应高增益放大器的输出端，以是你丈量的时候该当是高增益输出端有旗子暗记也便是18脚

示波器测试晶振

　　晶振波形一样平常是正弦波或者方波，当输出波形是方波时，一样平常上升沿比较抖，且包含了较多的高频旗子暗记，这个时候就要担保测试的带宽足够，理论值是带宽是被测旗子暗记频率的2倍，实际测试方波时带宽该当是被测旗子暗记频率的10倍。

　　除了带宽之外，在测试晶振时，还有一点该当重点把稳：晶振对电容负载较敏感，探头电容相对较大，相称于一个很重的负载并联在晶振电路中，随意马虎导致电路停振而得不出精确的丈量结果。
以是在进行晶振测试的时候，须要担保足够的带宽和较小的输入电容量。

有源晶振与无源晶振

晶振分为无源晶振和有源晶振两种类型。
无源晶振与有源晶振的英文名称不同， 无源晶振为crystal（晶体），有2个引脚，体积小，需借助于时钟电路才能产生振荡旗子暗记； 有源晶振叫做oscillator（振荡器）。
有4只脚，体积较大。

有源晶振引脚

有源晶振型号浩瀚，而且每一种型号的引脚定义都有所不同，接法也不同，下面先容一下有源晶振引脚识别： 有标记的为1脚，按逆时针（管脚向下）分别为2、3、4。

有源晶振常日的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不须要DSP的内部振荡器，旗子暗记质量好，比较稳定，而且连接办法相对大略（紧张是做好电源滤波，常日利用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤旗子暗记即可），不须要繁芜的配置电路。
相对付无源晶体，有源晶振的毛病是其旗子暗记电平是固定的，须要选择好得当输出电平，灵巧性较差，而且价格高。
有源晶振是由石英晶体组成的，石英晶片之以是能当为振荡器利用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机器变形；在石英晶片上加上交变电压，晶体就会产生机器振动，同机遇械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。
当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机器振动的幅度将急剧增加，这种征象称为“压电谐振”。

压电谐振状态的建立和坚持都必须借助于振荡器电路才能实现。
图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。
在这个电路中，石英晶体相称于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。
该振荡器供电电压为5V，输出波形为方波。

无源晶振（crystal）别称为石英晶体谐振器，本色为石英晶体谐振器。
晶振：指的是石英晶体谐振器（quartz crystal unit）和石英晶体振荡器（crystaloscillator）的统称。

　　微掌握器的时钟源可以分为两类：基于机器谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。
一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。
另一种为大略的分立RC 振荡器。
　基于晶振与陶瓷谐振槽路的振荡器常日能供应非常高的初始精度和较低的温度系数。
RC 振荡器能够快速启动，本钱也比较低

　　1、不起振。
上电复位后晶振不事情或是低功耗模式下晶振不事情，但是敲击一下晶振又会正常起振。
此即晶振的欠勉励征象，缘故原由在于勉励功率不足或起振韶光太长。
办理方法是选择能耗小的晶体，同时在数据手册许可范围内减少外接电容值，缩短起振韶光，电容取值不要相同。

　　2、频率偏大，此为过勉励征象，用示波器可以不雅观察到输出波形的波峰和波谷被削平。
此时晶振被过分驱动，应在芯片干系脚上串接电阻调度至输出波形清晰完全。

　　无源晶振事情事理

　　首先晶振是有源晶振和无源晶振的总称，上面我们也知道，无源晶振才须要匹配电容，无源晶振也叫做晶体。

　　晶体的电容如果在0.1U和0.01U之间，是比较大的。

　　晶振的标称值在测试时有一个“负载电容”的条件，在事情时知足这个条件，振荡频率才与标称值同等。
一样平常来讲，有低负载电容（串联谐振晶体）

　　高负载电容（并联谐振晶体）之分。
在电路上的特色为： 晶振串一只电容跨接在IC两只脚上的，则为串联谐振型;一只脚接IC，一只脚接地的，则为并联型。
如确实没有原型号，须要代用的可采纳串联谐振型电路上的电容再并一个电容，并联谐振电路上串一只电容的方法。
例如： 4.433MHZ晶振，并一只3300PF电容或串一只70P的微调电容。
另一种说法是“损耗

　　值”与“勉励电平“ 之说：

　　实在，上述缘故原由都可以作为选择晶振的条件作为考虑。
常见的晶振有2脚跟4脚，实在无源晶振2脚跟4脚的差别不大，由于紧张它还是靠2个脚在事情，3脚的晶振是一种集晶振和电容为一体的复合元件。
由于在集成电路振荡端子外围电路中总是以一个晶振（或其它谐振元件）和两个电容组成回路，为便于简化电路及工艺，人们便研制生产了这种复合件。
其3个弓|脚中，中间的1个脚常日是2 个电容连接一起的公共端，其余2个引脚即为晶振两端，也是两个电容各自与晶振连接的两端。

　　无源晶振（晶体谐振器）事情事理：在石英水晶片的两边镀上电极，通过在两电极上加一定的电压，由于石英有压电效应，电压形成了，自然就会产生形变，从而给IC供应一个正弦波形。
通过IC的内部整形和PLL电路后产生方波，然后输入给下级电路。
有源晶振便是把频率部分和驱动PLL电路集成在IC外部，自成一体，直接输出方波供下级电路利用。

众所周知，在电子行业有这样一个形象的比喻：如果把MCU比作电路的“大脑”，那么晶振毫无疑问便是“心脏”了。
同样，电路对“晶体晶振”（以下均简称：“晶振”）的哀求也如一个人对心脏的哀求一样，最须要的便是稳定可靠。
晶振在电路中的浸染便是为系统供应基本的频率旗子暗记，如果晶振不事情，MCU就会停滞导致全体电路都不能事情。
然而很多工程师对晶振缺少足够的重视和理解，而一旦出了问题却又表现得束手无策，缺少办理问题的思路和办法。

晶振不起振问题归纳

1、物料参数选型缺点导致晶振不起振

例如：某MCU须要匹配6PF的32.768KHz，结果选用12.5PF的，导致不起振。

办理办法：改换符合哀求的规格型号。
必要时请与MCU原厂或者我们确认。

2、内部水晶片分裂或破坏导致不起振

运输过程中破坏、或者利用过程中跌落、撞击等成分造成晶振内部水晶片破坏，从而导致晶振不起振。

办理办法：改换好的晶振。
平时须要把稳的是：运输过程中要用泡沫包厚一些，避免中途破坏;制程过程中避免跌落、重压、撞击等，一旦有以上情形发生禁止再利用。

3、振荡电路不匹配导致晶振不起振

影响振荡电路的三个指标：频率偏差、负性阻抗、勉励电平。

频率偏差太大，导致实际频率偏移标称频率从而引起晶振不起振。

办理办法：选择得当的PPM值的产品。

负性阻抗过大太小都会导致晶振不起振。

办理办法：负性阻抗过大，可以将晶振外接电容Cd和Cg的值调大来降落负性阻抗;负性阻抗太小，则可以将晶振外接电容Cd和Cg的值调小来增大负性阻抗。
一样平常而言，负性阻抗值应知足不少于晶振标称最大阻抗3-5倍。

勉励电平过大或者过小也将会导致晶振不起振

办理办法：通过调度电路中的Rd的大小来调节振荡电路对晶振输出的勉励电平。
一样平常而言，勉励电平越小越好，处理功耗低之外，还跟振荡电路的稳定性和晶振的利用寿命有关。

4、晶振内部水晶片上附有杂质或者尘埃等也会导致晶振不起振

晶振的制程之一是水晶片镀电极，即在水晶片上镀上一次层金或者银电极，这哀求在万级无尘车间作业完成。
如果空气中的尘埃颗粒附在电极上，或者有金渣银渣残留在电极上，则也会导致晶振不起振。

办理办法：改换新的晶振。
在选择晶振供应商的时候须要对厂商的设备、车间环境、工艺及制程能力予以考量，这关系到产品的品质问题。

5、晶振涌现漏气导致不起振

晶振在制程过程中哀求将内部抽真空后充满氮气，如果涌现压封不良，导致晶振气密性不好涌现漏气;或者晶振在焊接过程中由于剪脚等过程中产品的机器应力导致晶振涌现气密性不良;均会导致晶振涌现不起振的征象。

办理办法：改换好的晶振。
在制程和焊接过程中一定要规范作业，避免误操作导致产品破坏。

6、焊接时温度过高或韶光过长，导致晶振内部电性能指标涌现非常而引起晶振不起振

以32.768KHz直插型为例，哀求利用178°C熔点的焊锡，晶振内部的温度超过150°C，会引起晶振特性的恶化或者不起振。
焊接引脚时，280°C下5秒以内或者260°C以下10秒以内。

不要在引脚的根部直接焊接，这样也会导致晶振特性的恶化或者不起振。

办理办法：焊接制程过程中一定要规范操作，对焊接韶光和温度的设定要符合晶振的哀求。
如有疑问可与我们联系确认。

7、储存环境不当导致晶振电性能恶化而引起不起振

在高温或者低温或者高湿度等条件下永劫光利用或者保存，会引起晶振的电性能恶化，可能导致不起振。

办理办法：尽可能在常温常湿的条件下利用、保存，避免晶振或者电路板受潮。

8、MCU质量问题、软件问题等导致晶振不起振

办理办法：目前市场上面MCU散新货、翻新货、拆机货、贴牌货等鱼龙殽杂，如果没有一定的行业履历或者选择正规的供货商，则极易买到非正品。
这样电路随意马虎涌现问题，导致振荡电路不能事情。
其余即便是正品MCU，如果烧录程序涌现问题，也可能导致晶振不能起振。

9、EMC问题导致晶振不起振

办理办法：一样平常而言，金属封装的制品在抗电磁滋扰上优于陶瓷封装制品，如果电路上EMC较大，则只管即便选用金属封装制品。
其余晶振下面不要走旗子暗记线，避免带来滋扰。

10、其他问题导致晶振不起振

晶振其他不良问题归纳

1、频率偏移超出正常值。

办理办法：当电路中央频率正偏时，解释CL偏小，可以增加晶振外接电容Cd和Cg的值。
当电路中央频率负偏时，解释CL偏大，可以减少晶振外接电容Cd和Cg的值。

2、晶振在事情中涌现发烫，逐渐涌现停振征象。

打消事情环境温度对其的影响，最可能涌现的情形是勉励电平过大。

办理办法：将勉励电平DL降落，可增加Rd来调节DL。

3、晶振在事情逐渐涌现停振征象，用手碰触或者用电烙铁加热晶振引脚又开始事情。

办理办法：涌现这种情形是由于振荡电路中的负性阻抗值太小，须要调度晶振外接电容Cd和Cg的值来达到知足振荡电路的回路增益。

4、晶振虚焊或者引脚、焊盘不吃锡。

涌现这种情形一样平常来说引脚涌现氧化征象，或者引脚镀层脱落导致。

办理办法：晶振的储存环境相称主要，常温、常湿下保存，避免受潮。
其余晶振引脚镀层脱落，可能跟晶振厂商或者SMT厂商的制程工艺有关，须要进一步确认。

5、同一个产品试用两家不同晶振厂商的产品，结果不一样。

涌现这种情形很好理解，不同厂商的材料、制程工艺等都不一样，会导致在规格参数上有些许差异。
例犹如样是+/-10ppm的频偏，A的可能大部分是正偏，B的可能大部分是负偏。

办理办法：一样平常来说在这种情形下，如果是射频类产品最好让晶振厂商帮忙做一些电路匹配测试，这样确保电路匹配得最好。
如果是非射频类产品则一样平常在指标相同的情形下可以兼容。

6、晶振外壳脱落。

有时晶振在过回流焊后会涌现晶振外壳掉落的征象;有些是由于晶振受到外力撞击等缘故原由导致外壳脱落。

办理办法：SMT厂在晶振过回流焊之前，请充分确认炉温曲线是否知足晶振的过炉哀求，一样平常来说正规的晶振厂商供应的datasheet中都会供应参考值。

如果是外力成分导致的脱落则只管即便避免这种情形发生。

7、其他不良问题

晶振设计、过程中的建议

1、在PCB布线时，晶振电路的走线尽可能地短直，并尽可能靠近MCU。
只管即便降落振荡电路中的杂散电容对晶振的影响。

2、PCB布线的时候，只管即便不要在晶振下面走旗子暗记线，避免对晶振产生电磁滋扰，从而导致振荡电路不稳定。

3、如果你的PCB板比较大，晶振只管即便不要设计在中间，只管即便靠边一些。
这是由于晶振设计在中间位置会因PCB板变形产生的机器张力而受影响，可能涌现不良。

4、如果你的PCB板比较小，那么建议晶振设计位置只管即便往中间靠，不要设计在边沿位置。
这是由于PCB板小，一样平常SMT过回流焊都是多拼板，在分板的时候产生的机器张力会对晶振有影响，可能产生不良。

5、在选择晶振的型号及规格参数时，工程师应只管即便与晶振大厂商或者专业代理商确认，避免选择的尺寸或者指标不常用，导致供货渠道少、批量供货周期长而影响生产，而且在价格上也会处于被动。

6、带有晶振的电路板一样平常不建议用超声波洗濯，避免发生共振而破坏晶振导致不良。

虽然一样平常的晶振价格都比较便宜，在电路上也不那么起眼，但是晶振现在越来越受工程师的重视了。
最直接的缘故原由便是如果晶振涌现非常，常常让工程师们抓狂，并且常常束手无策。
因此选择一家好的晶振供应商就显得尤为主要了。
