什么是SDIO卡
SDIO卡，是利用SD总线以及SD指令的IO设备。SDIO卡的形状和接口和SD卡是兼容的，但是实现的不但是存储功能，还能实现其它的功能，如蓝牙、WIFI等。比如下面的便是一个实现了WIFI功能，而且形状和接口与SD卡兼容的SDIO卡。
什么是组合卡
组合卡指带有memory(存储器)的SDIO卡(memory+SDIO)。
SDIO卡类型
全速卡: 传输速率超过100Mbps，时钟范围0-25MHz。
低速卡：时钟范围0-400KHz。
低速卡支持类似调制解调器, 条形码扫描仪和GPS吸收器等运用。高速卡支持网卡，组合卡等。
SDIO卡模式
SDIO卡有三种总线模式：
SPI模式
1-bit SD传输模式
4-bit SD传输模式

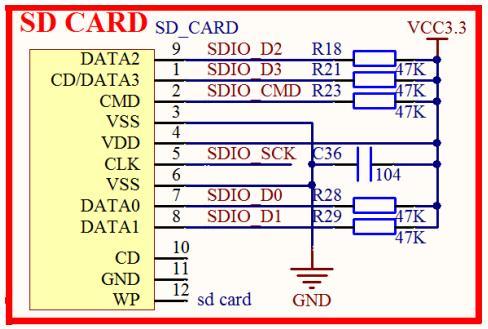

SDIO接口定义
CLK: HOST给DEVICE的时钟旗子暗记
CMD: 双向的旗子暗记，用于传送命令和应答
DAT0-DAT3: 用于传输的数据线
不同模式下的引脚定义：
SDIO命令
SDIO总线上的设置和掌握都是通过命令来实现，SDIO总线上都是HOST端发起要求，然后DEVICE端回应要求，个中要乞降应答中会包含数据信息：
Command: 用于开始传输的命令，是由HOST端发往DEVICE真个，个中命令是通过CMD旗子暗记线传送的。
Response: DEVICE返回的应答。也是通过CMD线传送的；
Data: 数据是双向传送的。可以设置为1线模式，也可以设置为4线模式。数据是通过DAT0-DAT3旗子暗记线传输的。
命令格式：
Start: 起始位，值固定为0。
Transmission:传输方向，值为1表示host发出, 0则表示device发出。
Command Index: 代表命令索引，例如CMD0 这项值为0 ，CMD5则这项值为5，它的范围是0-63。
Argument：CMD所附带的一些参数，不同的CMD，这32bit每一位所代表的含义是不一样的。
CRC7：7位CRC校验值
End:结束位，值固定为1
应答格式:
SD内存卡支持五种response type：R1，R1b，R2，R3，R6
SDIO卡额外支持2种response type：R4，R5
R1(正常应答命令)
R2(CID,CSD寄存器)
R3(OCR寄存器)
R6(Published RCA应答)
R7(卡接口条件)
R4
用来回复CMD5，该CMD是给SDIO card专用的，用来查询card中支持的电压域。
SD（Secure Digital）与MMC（Multimedia Card）
SD是一种flash memory card的标准，也便是一样平常常见的SD影象卡，而MMC则是较早的一种影象卡标准，目前已经被SD标准所取代。
SDIO（Secure Digital I/O） SDIO是目前我们比较关心的技能，SDIO故名思义，便是SD的I/O接口（interface）的意思，不过这样阐明可能还有点抽像。更详细的解释，SD本来是影象卡的标准，但是现在也可以把SD拿来插上一些外围接口利用，这样的技能便是SDIO。
以是SDIO本身是一种相称纯挚的技能，透过SD的I/O接脚来连接外部外围，并且透过SD上的I/O数据接位与这些外围传输数据，而且SD协会会员也推出很完全的SDIO stack驱动程序，使得SDIO外围（我们称为SDIO卡）的开拓与运用变得相称热门。
现在已经有非常多的手机或是手持装置都支持SDIO的功能（SD标准原来便是针对mobile device而制订），而且许多SDIO外围也都被开拓出来，让手机外接外围更加随意马虎，并且开拓上更有弹性（不须要内建外围）。目前常见的SDIO外围（SDIO卡）有：Wi-Fi card（无线网络卡）CMOS sensor card（摄影模块）GPS cardGSM/GPRS modem cardBluetooth cardRadio/TV card
SDIO的运用将是未来嵌入式系统最主要的接口技能之一，并且也会取代目前GPIO式的SPI接口。SD/SDIO的传输模式SD传输模式有以下3种：SPI mode（required）1-bit mode4-bit mode
SDIO同样也支持以上3种传输模式。依据SD标准，所有的SD（影象卡）与SDIO（外围）都必须支持SPI mode，因此SPI mode是「required」。此外，早期的MMC卡（利用SPI传输）也能接到SD插糟（SD slot），并且利用SPI mode或1-bit mode来读取。SD的MMC Mode
SD也能读取MMC内存，虽然MMC标准上提到，MMC内存不见得要支持SPI mode（但是一定要支持1-bit mode），但是市情上能看到的MMC卡实在都有支持SPI mode。因此，我们可以把SD设定成SPI mode的传输办法来读取MMC影象卡。
SD的MMC Mode便是用来读取MMC卡的一种传输模式。不过，SD的MMC Mode虽然也是利用SPI mode，但其物理特性仍是有差异的：
MMC的SPI mode最大传输速率为20Mbit/s； SD的SPI mode最大传输速率为25Mbit/s。 为避免稠浊，有时也用SPI/MMC mode与SPI/SD mode的写法来做清楚差异。
SDIO电路设计把稳事变
SDIO走线速率较高，只管即便掌握寄生电容CMD、D0~D3走线长度以CLK走线长度为基准±3mil，须要时绕蛇形线CLK走线只管即便单独包地，从芯片管脚到SD接口的总长度越短越好，掌握在2500mil以内，最好在2000mil以内SDIO走线要担保不跨平面射频走线最为空想的是微带线50Ohm管控，而不是共面波导50Ohm管控；同时射频走线上方能不铺绿油就不要铺绿油电源走线能粗就粗一点，没坏处模组PCB表面工艺一定要沉金1oz，有钱可以考试测验2oz，但一定不能喷锡和裸铜板材要选择Tg190及以上，最好200以上2G链路中的滤波器最好加上，防止认证中各种问题芯片底部的过孔一定要足量，否则会引起Mask问题由于模组散热，将大电感及大电容从模组移至底板，增加模组本身散热能力VCO电源上的磁珠不能省，而且要小心磁饱和
