CD4023BM96/MC14023BDR2G/CD4023 与非门为系统设计者供应了直接的与非功能,补充了已有COS/MOS门系列,所有输入和输出经由缓冲,改进了输入/输出传输特性,使得由于负载容量的增加而引起的传输韶光的变革坚持到最小。

其正常事情时VDD接电源,VSS常日接地,VDD范围为3V~15V。
没有利用的输入端必须接电源,地或者其他输入端。

3输入正逻辑与非门CD4023BM96/MC14023BDR2G/CD4023最新中文资料_框图_工作 3输入正逻辑与非门CD4023BM96/MC14023BDR2G/CD4023最新中文资料_框图_工作 通讯

其紧张特点如下:

3输入正逻辑与非门CD4023BM96/MC14023BDR2G/CD4023最新中文资料_框图_工作 3输入正逻辑与非门CD4023BM96/MC14023BDR2G/CD4023最新中文资料_框图_工作 通讯
(图片来自网络侵删)

● 供应较宽电压范围:3V~15V

● 全静态事情

● 5V,10V和15V参数额定值

● 标准对称输出特性

● 输入和输出受到防静电保护

● 事情温度: -40℃ to +105℃

● 封装形式: DIP14/SOP14/TSSOP14

根本参数

逻辑电路的归属系列: 4000B

逻辑类型: 与非门

通道数: 3

电源电压: 3V~15V

静态电流(最大值): 1uA

灌电流(IOL): 6.8mA

拉电流(IOH): 6.8mA

高电平范围(VIH): 3.5V~11V

低电平范围(VIL): 1.5V~4V

最大传播延迟: 90ns@15V,50pF

事情温度: -40℃~+105℃

极限参数

互换参数

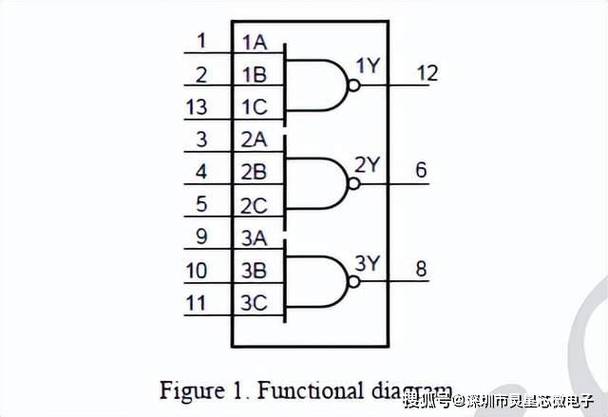

功能框图

功能框图

逻辑框图

引脚图及功能

引脚图

引脚解释

功能表

参考报价
