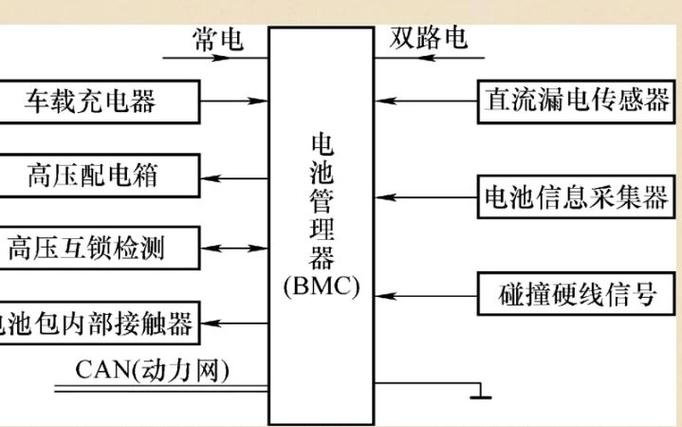

图1 电池管理的电气架构
全体电池管理系统紧张由BMU、CMU、高压掌握器等组成。个中CMU紧张卖力电池模组中电芯电压、温度、电流的监控，并通过CAN总线反馈给BMU，高压掌握器紧张掌握主负继电器、高压采样等。
01.
BMS系统的形态
在不同的运用中，可以将电池管理系统的形态分为集中式和分布式，集中式便是将电芯的电压、温度、电流采集，SOC打算、SOH监控等功能集中到一个掌握器中实现。这种方案具有本钱低、构造紧凑、可靠性高档优点。紧张用在容量低、电压比较低的场景，比如电动摩托、电动自行车等，还有便是车用的12V锂离子电池的BMS，如图2为特斯拉的12V蓄电池的BMS。
图2 特斯拉Model SPlain的12V锂离子电池BMS
分布式的BMS架构是现在新能源汽车常用的架构，模组和电池包分级管理，更好的实现模块化管理，比如车型不同的配置有不同的续航里程，只须要增加或删减部分电池模组来实现，对全体电池管理系统影响不大。个中CMU紧张卖力电池模组中电芯电压、温度、电流的监控、电芯的均衡；BMU卖力SOC打算、SOH监控、热管理、故障诊断、对外通信等，高压掌握器紧张掌握主负继电器、绝缘检测、高压采样等。
02.
BMS系统的紧张功能
1.电芯电压、电流、温度的监控
电芯电压、温度和模组电流的通过高精度ADC芯片进行采样，这是最基本，也是最主要的根本功能。同时对付温度还会对电池冷却液、模组温度进行采样，这些参数通过CAN总线传输自BMU，为后续热管理、SOC、SOH功能供应输入。
2.SOC打算
SOC是State Of Charge的缩写，表示当前的动力电池的剩余容量。打算公式实在很大略.
SOC = (剩余电量/额定电量)100%。
但是要实时精确打算动力电池包SOC，对算法的哀求很高，当前大多数SOC的打算中都采取安时积分，再加改动参数，改动参数紧张是为了减小累计偏差和随机偏差。当前的国标中规定偏差不能超过5%。
常日在不同的工况下，须要不同的改动参数，充电工况、静态工况、动态工况等。
3.SOH打算
SOH是State Of Health的缩写，表示电池的监控状态，评估电池弱化状态，目前常日用容量衰减和直流内阻来剖断：
1、电池容量小于80%额定容量；
2、直流内阻大于120%标称内阻。
SOH的打算常日是根据前期开拓过程中标定的map，然后根据不同温度、放电倍率、放电深度等变量进行查map，然后加上权重，即打算电池的SOH。
4.SOP打算
SOP是State Of Power的缩写，通过温度和SOC查map得到当前电池的可用充放电功率，BMU通过CAN总线将该参数发送给VCU，VCU在要求扭矩的时候，会考虑该参数，比如在达到截止电压提高行部分功率限定。
5.电池均衡掌握
电池均衡是为了肃清电芯在利用过程中产生的电芯不一致性。电池均衡技能包含主动均衡和被动均衡，主动均衡的事理是容量高的电芯通过电路给容量低的充电，使其达到同等，这种办法构造繁芜，本钱高。
相对付主动均衡，被动均衡紧张是通过电阻，来花费高容量电芯的电量，来达到同等的。这种办法大略可靠，也是目前主机厂常用的均衡技能。
图3 均衡的事理
6.故障诊断
根据BMS不同的缺点状态采纳不同的处理方法，比如限功率、断开高压、在仪表盘提示故障信息。除了这些动作之外，还会存储故障码以及干系的数据，为后续问题剖析供应故障时候的数据。
除了上述的一些功能之外，还有充电管理、高低压管理、唤醒换管理等功能。
03.
当前主机厂的BMS系统
以上是对梳理了BMS系统的功能，接下来看看各个主机厂的BMS系统，包括主控芯片、BMU和CMU的数据等。
1.奥迪e-tron的BMS系统
图4是奥迪e-tron的BMS系统的整体架构图，它是由一个电池管理掌握器(BMC)，12个电池模组掌握器(CMC),电池接线盒(BJB)和电流电压传感器(CVS)组成。
图4 奥迪e-tron的BMS系统
BMC的紧张芯片旗子暗记：主芯片为32bit的SPC5746，电源芯片为MCZ33905，CAN收发器为TJA1051。
BJB由Draxlmaier供应的，个顶用于监控隔离电压的ADC旗子暗记为Microchip的两个结合16/24位分辨的MCP391。主芯片为MPC5744P，电源芯片为MC33908。
CMC是由Marquardt供应的，MCU为SPC5602，电源监控芯片为MC33771，供电和CAN收发器由NXP的UJA1164供应。
2.蔚来ES8的BMS系统
图5为蔚来ES8的BMS系统，由一个BMU和16个CMU组成，个中BMU是由博世中国供应，CMU由CATL供应。
图5 ES8的BMS系统
BMU中除了采取了我们熟习的英飞凌TC275作为主芯片，还引入了博世自己的ASIC系统根本芯片0D273。CAN收发器方面采取的是一个TJA1145T和两个TJA1044T。在高低压隔离方面，BMU采取了一个四通道的数据隔离器，型号为ADUM5401W，同时该隔离器集成了DC/DC的功能，为高压侧的AD转换器供电。
接线盒的继电器是由ST的一个双通道VND5050AJ，一个单通道VN5025AJ和一个四通道VNQ5050AK高边驱动器驱动。
CMU采取的被动均衡，并且主控芯片为AD的LTC6811HG-2和NXP的S9S12G128F0MLH，紧张用来电压监控和通信，同时采取的NXP的UJA1164TK作为高速CAN的收发器和为S12供电。高压和低压侧由四通道Si8641BD进行数字隔离，唤醒旗子暗记通过东芝的TLX9185A光耦合成器从低压侧传输至高压侧。CMU还采取了Ti的N74LV4051A-Q1，8通道多路复用器进行温度监控。电池包中的16个CMU通过柔性印刷电路进行连接，柔性电路上还包含2个温度传感器和熔断器件。
3.特斯拉Model 3的BMS系统
从图6可以看出Model 3的电池管理系统是1主4从的分布式架构。相较于奥迪e-tron的1主12从或者蔚来的1主16从架构，Model 3的架构相比拟较大略。个中Master紧张卖力高压采样、电流检测、高低边驱动、绝缘检测、高压互锁、继电器掌握、对外CAN通信等功能，Slave卖力单体电压检测、温度检测等功能。
图6 特斯拉Model 3的BMS系统
Master有两个微处理器，一个是德州仪器的TMS570LS0432，封装为LQFP176，一个是飞思卡尔SPC5746CSMKU6，封装为LQFP100。副MCU TMS570可检测主MCU SPC5764事情状态，一旦创造其失落效可获取掌握权限。其二者在硬件上的功能分配从下面的局部硬件事理图可以看出些分工，个中主MCU卖力电流检测、CAN通信，而高低边驱动、HVIL检测、Pyro fuse由副MCU卖力，像高压和绝缘检测、CMC通信主副MCU都有备份。
每个Slave有菊花链接口，其余边缘有27个触点，个中24个用于电池电压监控，其余利用 37.4 Ω的电阻实行被动电池均衡。4个Slave通过菊花链的形式连接起来，
04.
BMS系统的发展趋势
随着电池同等性的增强，以及AI、云打算、大数据的大力发展，BMS与云结合，以及无线BMS为后续BMS的发展趋势。
无线BMS系统(如图7所示)形成了一个网络环境，使得通信路径更加多元，同时无线传输办理了汽车配线线束和连接器引起并长期存在的可靠性问题，并且系统鲁棒性更好，无线传输减少了低压线束和连接器，降落重量的同时也降落了本钱，同时电池包构造大略，末了独立性更强，留出的空间可以放进更多的电池，也有利于电池梯次利用的灵巧性。
图7 无线BMS系统
云BMS是将数据上传到云端，云端对数据进行处理，并建立电池的故障模型、AI监督模型等，可动态优化SOC模型以及自动领悟算法，实现在线康健度精确不雅观察，以及SOH的精准评估，优化BMS策略延长电池寿命。
