常用的集成块芯片：电压比较器运摊开关电源等_暗记_电压

单排

缺口缺角处，逆时针...

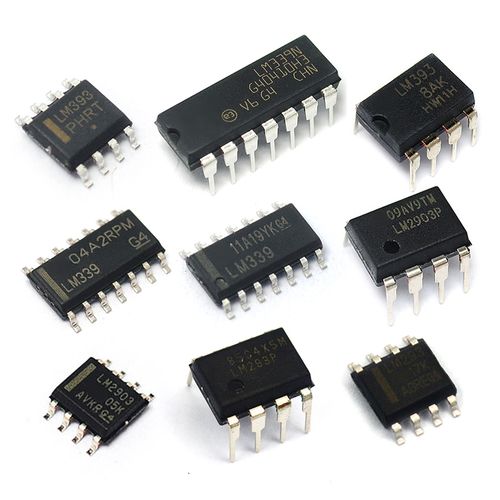

电压比较器

常见的型号：LM339

元件

LM339内部构造图

引脚列表

功能

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。

用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的旗子暗记电压。
当“+”端电压高于“-”端时，输出管截止，相称于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相称于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱旗子暗记检测等场合是比较空想的。

型号：LM324/LM124/LM224

元件图

LM324接口

它有5个引出脚，个中“+”、“-”为两个旗子暗记输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个旗子暗记输入端

Vi-（-）为反相输入端，表示运放输出端Vo的旗子暗记与该输入真个相位相反;

Vi+（+）为同相输入端，表示运放输出端Vo的旗子暗记与该输入真个相位相同

桥式整流器利用四个二极管，两两对接，互换电转换成直流电的第一个步骤。

元件

电路图三种风格

电路图三种风格

一样平常整流桥命名中有3个数字，

第一个数字代表额定电流，A;

后两个数字代表额定电压（数字100），V如：KBL410 即4A，1000V 。
RS507 即5A，1000V。
（1234567分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）

KBPC、KBU、KBL、KBJ、KBP等等，这些表示不同的形状。

TA8316为7脚单列直插式封装

TA8316形状

TA8315 接口

①脚为旗子暗记输入端，

②脚为电源端，

③脚为电源保护端，

④脚为接地端（电源负极），

⑤脚和⑥脚为驱动输出端，

⑦脚为驱动旗子暗记反馈保护端。

内部框图

特点

事情事理

PWM开关电源更为有效的事情过程是通过掌握占空比，把输入的直流电压转换为脉冲电压来实现的。

VIPer12A 形状

VIPer12A引脚

SOURCE：源极引脚，为内部MOSFET的源极度和电路参考地

FB：反馈引脚，用于扩展0～1 V反馈掌握电压范围，同时限定MOSFET的漏极电流峰值；

VDD：电源引脚，用于给芯片内部的掌握电路供应电源，同时它也与漏极高压电流源相连。
为了担保电源更为可靠，其开启阈值（范例值）应为14.5 V，并应在8 V时关闭；

DRAIN：漏极引脚，为高压功率开关MOS-FET的漏极度，同时也可用于内部高压电流源和充电，其最高耐压为730 V。

是一种集成式串联稳压电路，它将一个串联稳压电路制作在一小块半导体硅上。
在电路中起到稳压浸染，能将较高的直流电压稳定成较低的直流电压。

78系列解释
