一、晒单

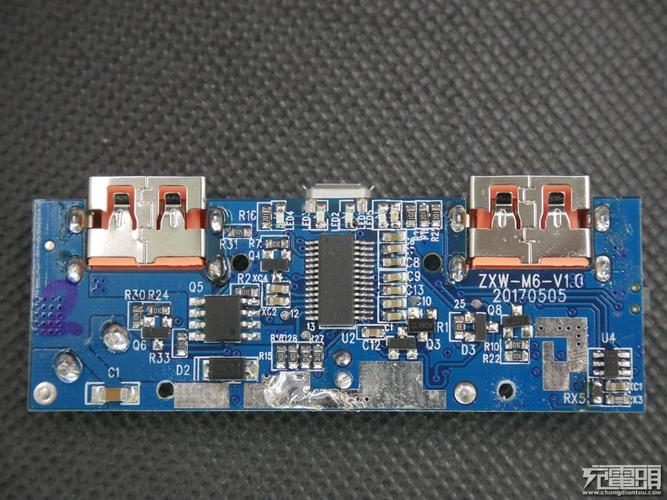

DEMO板PCB正面一览。
PCB反面一览
DEMO板接口一览，从左至右：TYPE-A输出接口、Micro充电接口、TYPE-A输出接口。
主控芯片：ZXW602。
SS34续流二极管和4435扩流MOS管。
标注U4的FP6601Q充电识别芯片，支持QC3.0、MTK-PE、FCP以及Apple2.4A等多种协议。
330uF16V的固态滤波电容。
功率大电感，充电和升压共用。
XB8886A锂电复合保护芯片，功能相称于DW01+AO8205。
另一个输出接口的FP6601Q充电识别芯片，可见该DEMO板两个USB输出接口均支持快充。
二、测试
用三并的LG3350电芯与DEMO板组成移动电源系统，连接线采取16AWG硅胶线。为了安全起见，找来一外安装DEMo板和电池。自定义图上左侧的USB接口为USB1，另一个为USB2。
两个输出接口均支持Apple 2.4A协议。
USB1 5V档带载2.53A，输出电压依然保持在5V以上。
USB1 9V档带载2.0A，输出电压靠近9V。
USB1 12V档带载1.60A，输出电压12V。
USB2 5V档带载2.53A，输出电压依然保持在5V以上。
USB2 9V档带载2.0A，输出电压靠近9V。
USB1 12V档带载1.63A，输出电压12.25V，比USB1输出电压要高一些。
双口同时输出时，逼迫输出5V。
Demo板输出步进电流测试：
USB1输出接口（按键侧）5V档步进电流：输出3.10A@5.18V，从放电电压曲线看，采取的是l软升压方案。
USB1输出接口9V档步进电流：输出2.30A@9.01V。
USB1输出接口12V档步进电流：输出1.70A@12.09V。
USB1输出接口（按键侧）QC3.0快速触发：触发成功。
USB1输出接口（按键侧）MTK-PE触发：支持MTK-PE 5、7、9V三种输出电压。
USB2输出接口：
USB2输出接口5V档步进电流：输出3.00A@5.10V，从放电电压曲线看，采取的是l软升压方案。
USB2输出接口9V档步进电流：输出2.20A@9.05V，从放电电压曲线看，采取的是l软升压方案。
USB2输出接口12V档步进电流：输出1.60A@12.14V，从放电电压曲线看，采取的是l软升压方案。
USB2输出接口QC3.0快速触发：成功触发。
USB2输出接口MTK-PE触发：支持MTK-PE 5、7、9V三种输出电压。
自充电测试：
第一次充电：支持9V输入充电，用时3小时31分钟。与其他10000mAh的快充移动电源充电韶光相仿。
第二次充电：支持9V输入充电，用时3小时23分钟。与其他10000mAh的快充移动电源充电韶光相仿。
Demo板升压转换效率测试，受限了业余测试的条件，本测试只普通的环境下进行，测试结果仅供参考：
电池容量测试，电池充满以0.2C放电倍率进行放电，截止电压2.75V，能量33.318Wh。
5V2A输出：5844mAh、29.98Wh、均压5.13V，按电池的实测能量33.318打算转换效率为：29.98/33.318=89.98%，处于业界上游水平。
9V2A输出：3030mAh、27.33Wh、均压5.13V，按电池的实测能量33.318打算转换效率为：27.33/33.318=82.03%，处于业界中游水平。
12V1.50A输出：2246mAh、26.95Wh、均压5.13V，按电池的实测能量33.318打算转换效率为：26.95/33.318=80.89%，处于业界中游水平。
以下是兼容性测试：
三、总结
卓芯微ZXW602Demo板同时支持高通公司QC2.0、QC3.0、FCP、Apple2.4A和MTK-PE等快充协议，芯片集成度高，两个输出接口均支持快充协议，实测对设备的充电兼容性好，对参与测试的设备均能满速充电，与充电器的兼容性也不错，输出转换效率比较高，是一款集成度高、低本钱，性能比较精良的移动电源方案。
