CR6853B具有很低的启动电流，因此可以采取一个2兆欧姆的启动电阻。为了提高系统的稳定性，防止次谐波振荡，CR6853B内置了同步斜坡补偿电路；而动态峰值限定电路减小了在宽电压输入(90V~264V)时最大输出功率的变革；内置的前沿消隐电路可以肃清开关管每次开启迪生的滋扰。CR6853B内置了多种保护功能：过压保护 、逐周期峰值电流限定、欠压锁定（可以用它实现短路和过流保护）以及输出驱动的高电平钳位在 18.0V 以下。而驱动输出采取的图腾柱和软驱动有效降落了开关噪声。CR6853B供应SOT23-6L，SOP-8L和DIP-8L无铅封装。
紧张特点
● 低本钱、PWM&PFM&CRM (周期复位模式)掌握
● 低启动电流 (约3μA)
● 低事情电流 (约1.2mA)
● 电流模式掌握
● 内置同步斜坡补偿
● 低EMI技能
● PWM频率外部可调
● 轻载事情无音频噪音
● 内置前沿消隐
● 在输入90V~264V的宽电压下可实现恒定最大输出功率
● GATE引脚驱动输出高电平钳位18.0V
● VDD引脚过压保护34.0V
● 欠压锁定(UVLO)、周期电流限定、短路保护、过载保护等保护功能
● 具有自动规复的保护功能
● 高压BiCMOS工艺
● SOT23-6L，SOP-8L ，DIP-8L 无铅封装
运用
● AC/DC电源适配器
● 电池充电器
● 开放式电源
● 备用开关电源
● 机顶盒开关电源
● LED照明电源
管脚排列图
引脚描述
范例运用
CR6853B&XX2263比拟测试一、样机规格
输出电压13 V、输出负载1.5A、IC lot：6853N35。
修正参数：直接更换IC，其他无变动。

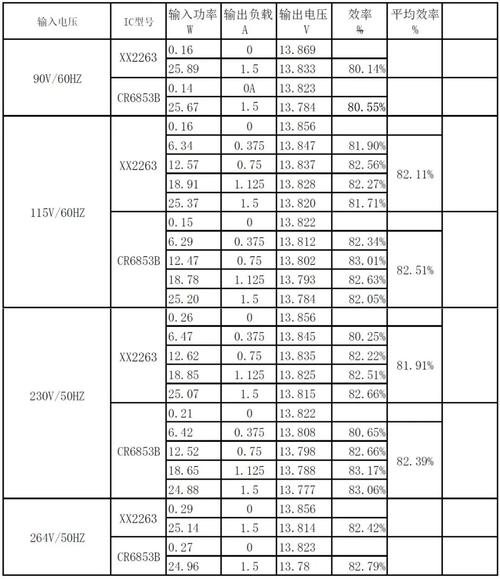

二、基本电性参数三、基本波形XX2263 90V/60HZ输出纹波
CR6853B 90V/60HZ输出纹波
XX2263 264V/50HZ输出纹波
CR6853B 264V/50HZ输出纹波
XX2263 90V/60HZ MOS波形
CR6853B 90V/60HZ MOS波形
XX2263 90V/60HZ 肖特基波形
CR6853B 90V/60HZ 肖特基波形
XX2263 90V/60HZ GATE波形
CR6853B 90V/60HZ GATE波形
XX2263 90V/60HZ CS波形
CR6853B 90V/60HZ CS波形
XX2263 264V/50HZ MOS波形
CR6853B 264V/50HZ MOS波形
XX2263 264V/50HZ 肖特基波形
CR6853B 264V/50HZ 肖特基波形
XX2263 264V/50HZ GATE波形
CR6853B 264V/50HZ GATE波形
XX2263 264V/50HZ CS波形
CR6853B 264V/50HZ CS波形
比拟结果两者电性基本同等，但思睿达主推的CR6853B效率更高，推举利用。
