分享内容包括有，软硬件资源，

硬件资源

SOM-TL64x核心板板载CPU、ROM、RAM、晶振、电源、LED等硬件资源，并通过工业级B2B连接器引出IO。

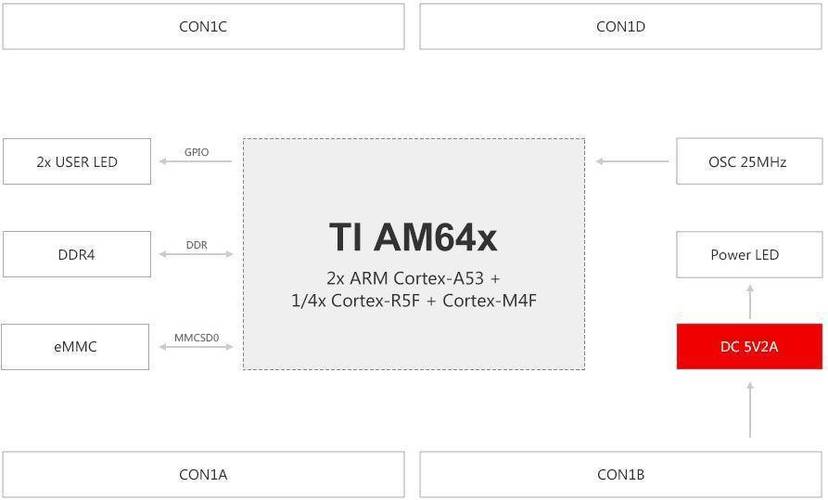

图 1 核心板硬件框图

图 2

图 3

CPU

核心板CPU型号为AM6412/AM6442，FCBGA(441)封装，事情温度为-40°C~105°C，引脚数量为441个，尺寸为17.2mm17.2mm。

AM64x处理器架构如下：

表 1

CPU

TI Sitara AM6412/AM6442

2x ARM Cortex-A53(64bit)，主频1GHz

1x Cortex-R5F(AM6412)或4x Cortex-R5F(AM6442)，主频800MHz

1x Cortex-M4F，主频400MHz

2x PRU-ICSSG，支持EtherCAT、TSN工业协议，每个PRU-ICSSG支持2个千兆网口（仅限AM6442）

图 4 AM64x处理器功能框图

核心板通过MMC0总线连接eMMC，采取8bit数据线，eMMC型号兼容康盈(KOWIN)公司的KAS0311D(8GByte)和江波龙(Longsys)公司的FEMDRW008G(8GByte)。

核心板通过专用DDR总线连接1片DDR4，采取16bit数据线。
DDR4型号兼容SK海力士(SK Hynix Inc)公司的H5AN8G6NCJR-xxI(1GByte)、Micron公司的MT40A512M16(1GByte)和MT40A1G16(2GByte)，支持DDR4-1600事情模式(800MHz)。

核心板采取一个工业级有源晶振(OSC)为CPU供应系统时钟源，时钟频率为25MHz，精度为±50ppm。

核心板采取分立电源供电设计，所选电源方案均知足工业级环境利用哀求。
电源系统设计知足CPU的供电和上电、掉电时序哀求，采取5V直流电源供电。

核心板具有3个LED。
个中，LED0为电源指示灯，系统上电后默认会点亮；LED1和LED2为用户可编程指示灯，分别对应GPIO0_13和GPIO0_14两个引脚，高电平点亮。

图 5

图 6

核心板采取4个连科公司的工业级B2B连接器，共240pin，间距0.5mm，合高4.0mm。
个中2个60pin公座B2B连接器，型号NLWBP05-60C-1.0H，高度1.0mm；2个60pin母座B2B连接器，型号NLWBS05-60C-3.0H，高度3.0mm。

核心板引出的紧张外设资源及性能参数如下表所示。

表 2

外设资源

数量

性能参数

GPMC

1

支持4个片选旗子暗记；

支持133MHz时钟的16位并行总线；

支持100MHz时钟的32位并行总线；

最高支持23位地址线；

CAN

2

支持CAN 2.0B协议；

最高支持1Mbps速率；

I2C

6

标准模式最高支持100Kbps传输速率；

快速模式最高支持400Kbps传输速率；

高速模式最高支持3.4Mbps传输速率；

备注：个中2路I2C为MCU专用资源

ADC

1

12bit，8路仿照输入，采样率4MSPS；

电压输入范围一样平常为0 ~ 1.8V；

备注：此功能仅限AM6442

SPI

7

每路SPI包含4个片选旗子暗记；

最高支持50MHz事情频率；

备注：个中2路SPI为MCU专用资源

MMC

2

支持最高200MHz时钟；

MMC0支持SD4.1/SDIO4.0/eMMC5.1规范，支持1、4、8位MMC模式；

MMC1支持SD4.1/SDIO4.0规范，支持1、4位MMC模式；

备注：核心板板载eMMC设备已利用MMC0，未引出至B2B连接器

FSI

8

6个快速串行接口吸收器(FSI_RX)；

2个快速串行接口发送器(FSI_TX)；

支持可编程的数据长度、硬件CRC校验、ECC等功能；

支持最高50MHz时钟；

OSPI/QSPI

1

包含1个可配置为8通道OSPI闪存接口以及一个4通道QSPI的闪存子系统(FSS)；

包含4个片选旗子暗记；

支持4线、6线、11线SPI接口；

最高支持166MHz事情频率；

PCIe

1

支持单通道Gen2标准端口；

支持RC或EP模式；

最高通信速率可达5Gbps；

USB 3.1

1

支持DRD（即Host或Device）模式；

支持Super-Speed/High-Speed/Full-Speed/Low-Speed模式；

备注：USB 3.1和PCIe共用一个SerDes，若已利用PCIe功能，则USB仅可支持USB 2.0

Ethernet

2

采取RGMII接口，支持EtherCAT、TSN工业协议；

支持10/100/1000M网口配置；

支持网络自适应；

Timer

16

最高支持12路通用定时器；

每路定时用具有专用32bit定时计数器，支持自动重载模式；

支持1ms的滴答时钟天生；

备注：个中4路Timer为MCU专用资源

ePWM

9

最高支持9路PWM输出，每路PWM具有专用16位时基计数器（用于周期和频率掌握）；

支持最高13.5MHz事情频率；

UART

9

在48MHz事情频率下，最高波特率可达3.6Mbps；

支持硬件或软件流控；

备注：个中2路UART为MCU专用资源

eCAP

3

最高支持3路eCAP输入或PWM输出（不该用eCAP捕获模式时，可配置为PWM输出模式）；

每路eCAP具有专用32位时基计数器；

eQEP

3

最高支持3路eQEP输入；

支持正交时钟模式和方向计数模式；

CPTS

3

支持8个硬件韶光戳推送输入；

支持韶光戳计数器比较输出(CPTS_COMP)；

支持韶光戳计数器位输出(CPTS_SYNC)；

支持6个韶光戳天生器功能输出(CPTS_GENF0到CPTS_GENF5)；

支持32位和64位韶光戳模式；

备注：个中1路CPTS为MCU专用资源，1路CPTS为PCIe接口专用资源

Watchdog

4

32bit定时器计数器；

JTAG

1

支持边界扫描；

支持IEEE 1149.1和IEEE 1149.6。

部分外设资源存在引脚复用情形，在实际开拓过程中可利用产品资料“4-软件资料\Tools\Windows\sysconfig-1.13.0_2553-setup工具”，参考我司供应的“5-硬件资料\核心板资料\PINMUX\SOM-TL64x.syscfg”PINMUX文件对外设资源进行合理分配。

图 7

电气特性事情环境

表 3

环境参数

最小值

范例值

最大值

事情温度

-40°C

/

85°C

存储温度

-50°C

/

90°C

事情湿度

35%（无凝露）

/

75%（无凝露）

存储湿度

35%（无凝露）

/

75%（无凝露）

事情电压

/

5.0V

/

表 4

事情状态

电压范例值

电流范例值

功耗范例值

空闲状态

5.0V

0.37A

1.85W

满负荷状态

5.0V

0.46A

2.30W

备注：功耗基于TL64x-EVM评估板测得。
测试数据与详细运用处景有关，仅供参考。

空闲状态：系统启动，评估板不接入其他外接模块，不实行程序。

满负荷状态：系统启动，评估板不接入其他外接模块，运行DDR压力读写测试程序，2个ARM Cortex-A53核心的资源利用率约为100%。

核心板安装好散热器，在常温环境、满负荷转态下稳定事情10min后，分别在不开启风扇、开启风扇的情形下，测得热成像图如下所示。

备注：不同测试条件下结果会有所差异，数据仅供参考。

图 8不开启风扇

图 9开启风扇

请参考如上测试结果，并根据实际情形合理选择散热办法。

核心板紧张硬件干系参数如下所示，仅供参考。

表 5

重量

13.5g

PCB尺寸

35mm58mm

PCB层数

10层

PCB板厚

1.6mm

安装孔数量

4个

元器件最高高度

2.5mm

图 10

元器件最高高度：指核心板最高元器件水平面与PCB正面水平面的高度差。
核心板最高元器件为CPU(U1)。

图11

基于SOM-TL64x核心板进行底板设计时，请务必知足最小系统设计哀求，详细如下。

VDD_5V_MAIN

VDD_5V_MAIN为核心板的主供电输入，以及为底板其它外设供电，电源功率建议按最大10W进行设计。

图 12

VDD_5V_MAIN在核心板内部未预留总电源输入的储能大电容，底板设计时请参照评估底板事理图，在靠近B2B连接器焊盘位置放置储能大电容。

图 13

VDD_3V3_SOM_OUT

VDD_3V3_SOM_OUT为BOOTMODE[0:15]旗子暗记的上拉配置电源，以及底板电源使能真个上拉配置电源，最大电流约为50mA，请勿用于其他负载供电。

图 14

VDD_3V3_MAIN

VDD_3V3_MAIN为评估底板外设接口电源。
为使VDD_3V3_MAIN知足处理器的上电、掉电时序哀求，推举参考如下电路进行电源使能设计。

图 15

图 16

系统启动配置

由于BOOTMODE[0:15]引脚与GPMC存在复用关系，因此若利用GPMC外接设备，请担保CPU在上电初始化过程中BOOTMODE[0:15]引脚电平不受外接设备的影响，以免导致CPU无法正常启动。

核心板内部未对BOOTMODE[0:15]引脚进行高下拉配置，底板设计时，请参考评估底板BOOT SET部分电路进行启动配置电路设计。

图 17

系统复位旗子暗记

<POR_IN>/PU/3V3

<POR_IN>/PU/3V3为核心板的上电复位输入引脚，核心板已上拉10K电阻，默认情形请悬空处理。

E17/<PORz_OUT>/PD/3V3

E17/<PORz_OUT>/PD/3V3为核心板的复位输出引脚，核心板内部已设计10K下拉电阻，默认情形请悬空处理。
对付有严格哀求上电复位顺序的外设，需结合外设的上电时序和复位时序来利用E17/<PORz_OUT>/PD/3V3。

E18/<RESET_REQz>/PU/3V3

E18/<RESET_REQz>/PU/3V3为CPU的Warm_Reset输入引脚，核心板已上拉10K电阻，默认情形请悬空处理。

B12/<MCU_RESETz>/PU/3V3

B12/<MCU_RESETz>/PU/3V3为MCU域的Warm_Reset输入引脚，核心板已上拉100K电阻，默认情形请悬空处理。

评估底板通过MMC1总线引出Micro SD接口，紧张用于调试过程中利用Linux系统启动卡来启动系统，或批量生产时可基于Micro SD卡快速固化系统至eMMC，底板设计时建议保留此外设接口。

评估底板将UART0_RXD和UART0_TXD引脚通过CH340T芯片引至Micro USB接口，作为系统调试串口利用，底板设计时建议保留UART0作为系统调试串口。
