想要利用WiFi，插个USB无线网卡就行，大略方便：
USB无线网卡非常小巧，以至于会好奇，电路板是怎么塞进去的：
下面拆解个中某个厂家的一款：
（图片来自网络侵删）
另一个角度：
撬开伸出来的用塑料包括的部分，看到了浅蓝色的天线：
全体电路板拿了出来，露出了小巧而紧凑的电路板，非常俊秀：
USB无线网卡采取REALTEK瑞昱半导体的办理方案，芯片型号是RTL8188CUS：
陶瓷天线的局部细节图，用陶瓷天线紧张是由于它的体积小：
电路板的背面见下图。
上面有一个封装为SOT23-5的玄色芯片，它是一个电源芯片，有5个脚，实现是5V转3.3V的功能：
将关键的元器件拆下来，下图中从左到右，从上到下分别是：
1、蓝色的陶瓷天线；
2、金黄色的晶振；
3、玄色的主芯片RTL8188CUS；
5、5V转3.3V的电源芯片。
主芯片的内部电路，拆的时候有破坏：
微不雅观的电路天下真美：
将晶振开盖，看看里面的样子：
比拟看一下用同样芯片方案做的USB WiFi模块：（以及妹纸没有修指甲的手）
这个模块同样小巧，但是由于用了PCB天线，以是相对大一些：

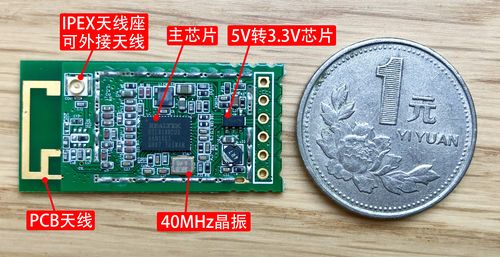

标注一下关键的元器件：
REALTEK瑞昱半导体RTL8188的这个软硬件办理方案很成熟，已经量产多年，但不愿定是否仍是当下有竞争力的办理方案。
本文紧张是美图赏析，如果想自行制作，找芯片代理商拿事理图等参考设计资料就行，非常大略。
末了说声抱歉，由于最近有点事在忙，更新变慢了。
后面更新的频率该当会高一些。
本文就到这里，下次再见啦！
