这是一个光耦，单单从外不雅观上看跟芯片很像，但它内部只封装了一个 led 灯和一个光电二极管。

这是它的电路符号，当给 led 灯接上电，它发出的光就能使三极管导通。
由于这是一个光电三极管，当给它光照就能导通，而且 led 灯的光照越强，如果三极管的电流越大，它的紧张浸染便是充当电子开关。

比如当接通 led 灯，小马达就会迁徙改变，断开 led 灯，小马达就会停滞迁徙改变。
这么看，光耦能实现的功能彷佛和三极管差不多。
比如在这个电路中只用一个三极管也能掌握小马达的开关，的确是光耦能实现的三极管基本上都可以。

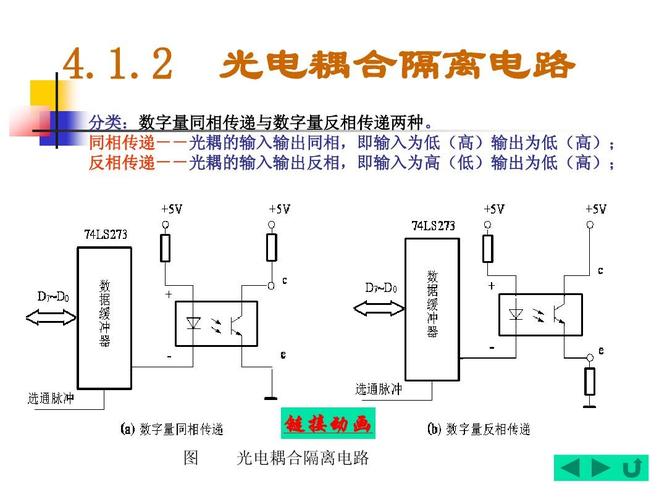

但是光耦有它的分外用场，用场最为广泛的便是电气隔离。

比如在这个电路中只须要三伏的电压就能掌握二百二十伏的大马达事情，这样不仅能使前后两节电路保持完备隔离，而且还能担保利用者的人身安全。
纵然是二百二十伏，这一块发生短路也不会通报到前机电路，造成前机电路的器件破坏。

要说电器隔离，继电器也能做到。

这是继电器的示意图，比如当给 ab 引脚通电之后，cd 引脚就会连通，它靠的线圈的磁力把端子给吸合过来的，这样也能做到电气隔离。
以是在很多场合，继电器是可以替代光耦的。

但是面对高频的场合，继电器就力不从心了。

比如光耦每秒钟可以开关上百万次，而继电器的开关频率每秒几十次，最多生平统共的开关次数也就十万次。
由于继电器靠的是机器传动开关的，以是动作的很慢，而且还有利用寿命。
而光耦靠的是半导体材料的特性开关的，险些可以做到无限次开关。

还有便是在驱动方面是不是光耦不如继电器？

像刚才说的光电三极管的光耦驱动能力肯定弗成，比如 pc7818 光耦，它的输出最大电流也才五十毫安，而继电器很多都是节安起步。
但是光耦也不仅仅只有光电三极管这一种，可以看一下。

除了内部集成光电三极管之外，还有很多其他类型的，比如貌似管、精闸管或者 igbt 输出的光耦，它们的驱动能力很强，有的输出电流乃至可达上百安培，以是它们又被称为固态继电器。
